23

0020013349-02

INTERNAL SOIL

AND VENT STACK

BOILER

MIN. DIA. 21MM
NO RESTRICTION
ON LENGTH

EXTERNAL SOIL

AND VENT STACK

MIN. DIA. 21MM
NO RESTRICTION
ON LENGTH

BOILER

BOILER

MIN. DIA. 21MM

EXTERNAL LENGTH
OF PIPE 3M MAX.

OPEN END OF PIPE
DIRECT INTO GULLEY
BELOW GROUND BUT
ABOVE WATER LEVEL

MIN. DIA. 21MM
NO RESTRICTION
ON LENGTH

BOILER

SINK

(CONSTITUTES

AIR BREAK)

BOILER

MIN. DIA. 21MM
NO RESTRICTION
ON LENGTH

SINK

OPEN END OF PIPE DIRECT INTO
GULLEY BELOW GROUND LEVEL
BUT ABOVE WATER LEVEL.

21MM TERMINATION FROM APPLIANCE

*NOTE: FOR EXTENDED PIPE RUNS 32MM DIA.

PIPE SHOULD BE USED.

2.5 FALL

o

25MM

CEMENT MORTAR SEALING

BOTTOM OF TUBE SEALED

100MM PLASTIC TUBE

300MM

HOLE DEPTH

400MM

2 ROWS OF 3 x 12MM

HOLES AT 25MM CENTRES

50MM FROM BOTTOM OF

TUBE. HOLES TO FACE AWAY

FROM HOUSE.

External Soil and Vent Pipe or Rainwater Pipe

Internal Soil and Vent Pipe

External Termination into Soakaway

Internal Termination Downstream of
Sink Waste

Internal Termination into Combined Sink Waste

External Termination to a Gulley or Hopper

*

NOTE: PIPEWORK SHOULD ALWAYS FALL AWAY FROM BOILER BY AT LEAST 2.5

44mm FOR EVERY 1M.

0

EXTERNAL

MAX. 3M

*NOTE: FOR EXTENDED

PIPE RUNS 32MM DIA.

PIPE SHOULD BE USED.

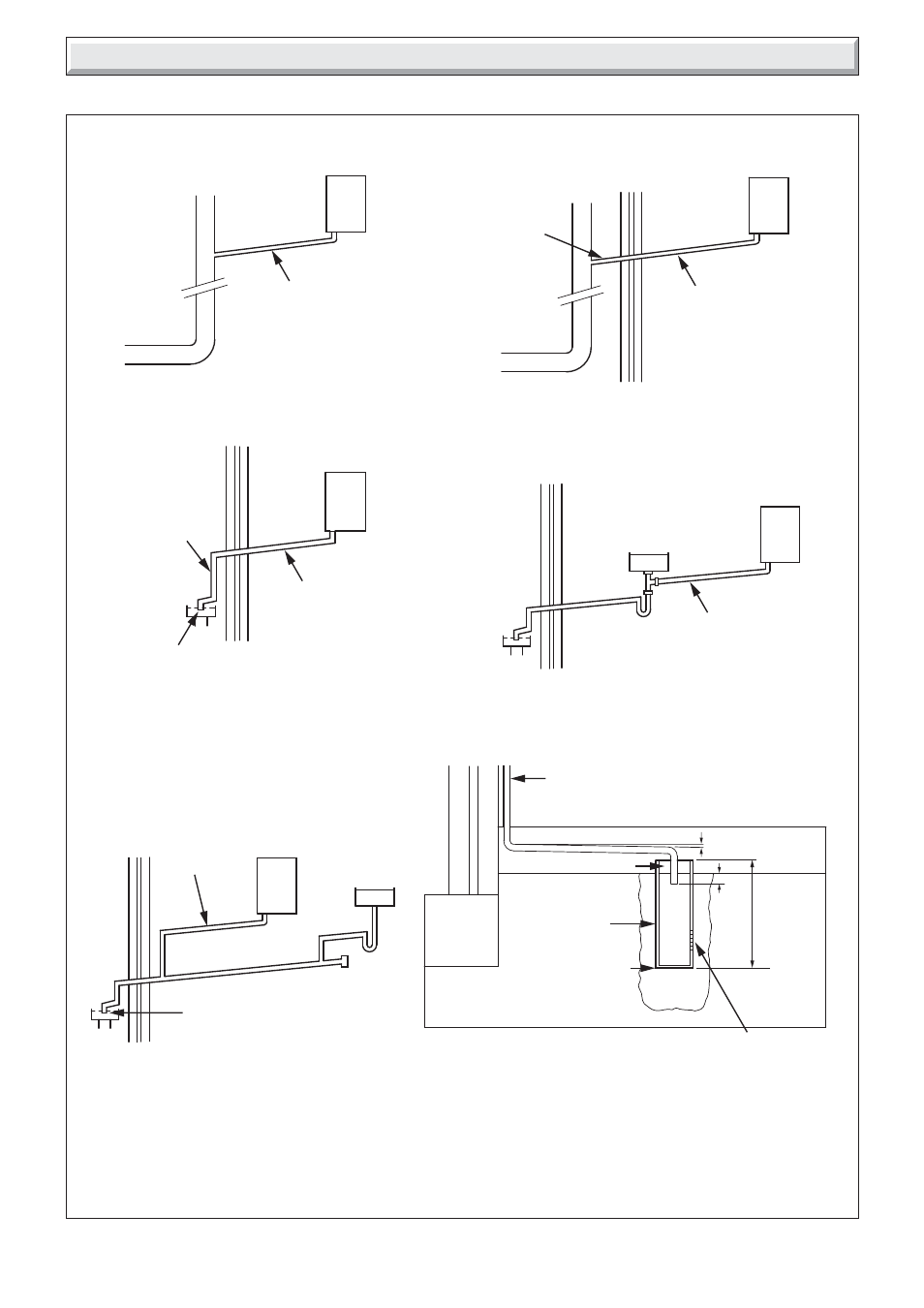

Diagram 8.3

Typical Gravity Draining Condensate Installations

12333

8 Safety Discharge Valve and Condensate Connections
