Page 6

2
1
3
14
4
5
6
11 13 12
7
9
8
10
8
5
15
5
16

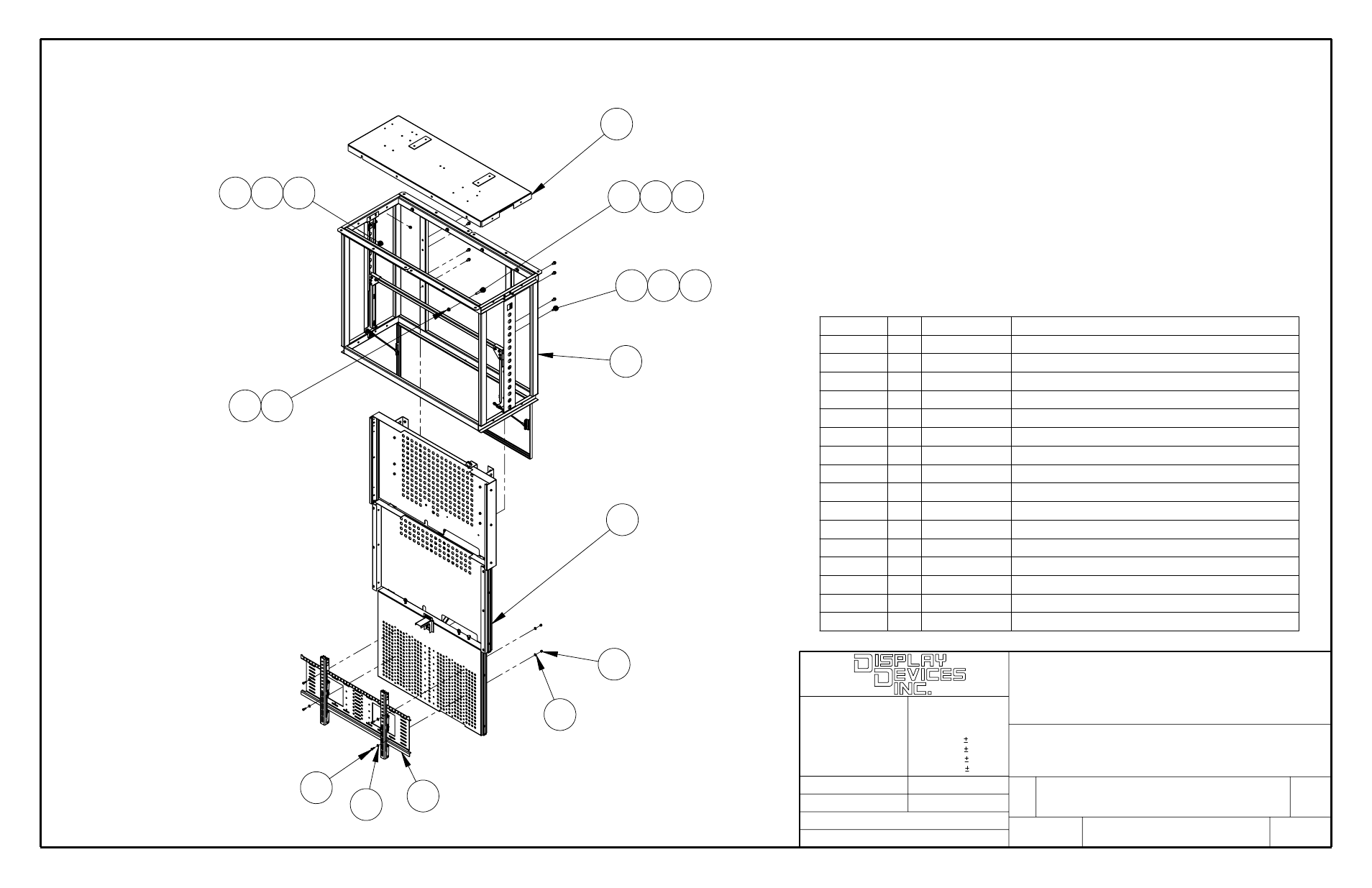

ITEM NO QTY PART NO
DESCRIPTION
1
1
402-003
FRAME ASSY
2
1
402-004
MOTOR & DRUM ASSY
3
1
404-005
SLIDE ASSY
4
4
5900-12600
1/4-20 X 1/2, HHCS, HX, GR5, PL
5
12 5950-12200
1/4, FL WASHER, STL, ZI
6
4
5950-13250
1/4, LK WASHER, STL, PL
7
8
5900-13800
3/8-16 X 2.00, HHCS, HX, GR5, PL
8
16 5950-12650
3/8, FL WASHER, TH, PL
9
8
5950-13300
3/8, LK WASHER, STL, PL
10
8
6000-11400
3/8-16, HX NUT, STL, ZI
11
8
5900-15850
5/16-18 X 3/4, HHCS, HX, GR5, PL
12
8
5950-12300
5/16, FL WASHER, STL, ZI
13
8
5950-10700
5/16, LK WASHER, STL, PL
14
1
115-535
UNIV. MT. & TILT MTING. BK. ASSY.
15
4
5900-20600
1/4-20 X 3/4, HHCS, HX, GR5, PL
16
4
6000-13350
1/4-20,NYLK NUT, STL, ZI
SIZE
FILE NAME
DRAWING NO.
REV
DISPLAY DEVICES, INC
SHEET 2 OF 2
402-001
D
402-001.SLDDRW
JTW
5/13/2003
SCALE
TITLE
5880 SHERIDAN BLVD
ARVADA, CO 80003
DRAWN
CHECKED
MATERIAL
FINISH
B
PL3042
THE INFORMATION CONTAINED
IN THIS DRAWING IS THE
PROPERTY OF DISPLAY
DEVICES, INC. ANY
REPRODUCTION IN PART
OR WHOLE WITHOUT THE
WRITTEN PERMISSION OF
DISPLAY DEVICES, INC IS
PROHIBITED
-
-
.XX = .02
.XXX = .010
.XXXX = .0050
ANGLE = 0.5
TOLERANCES:
UNLESS OTHERWISE SPECIFIED
DIMENSIONS ARE IN INCHES.
DATE
NONE
DATE
