Page 10: 3 setting jumpers & connectors

EEV-EX14
10 EEV-EX14 Quick Installation Guide

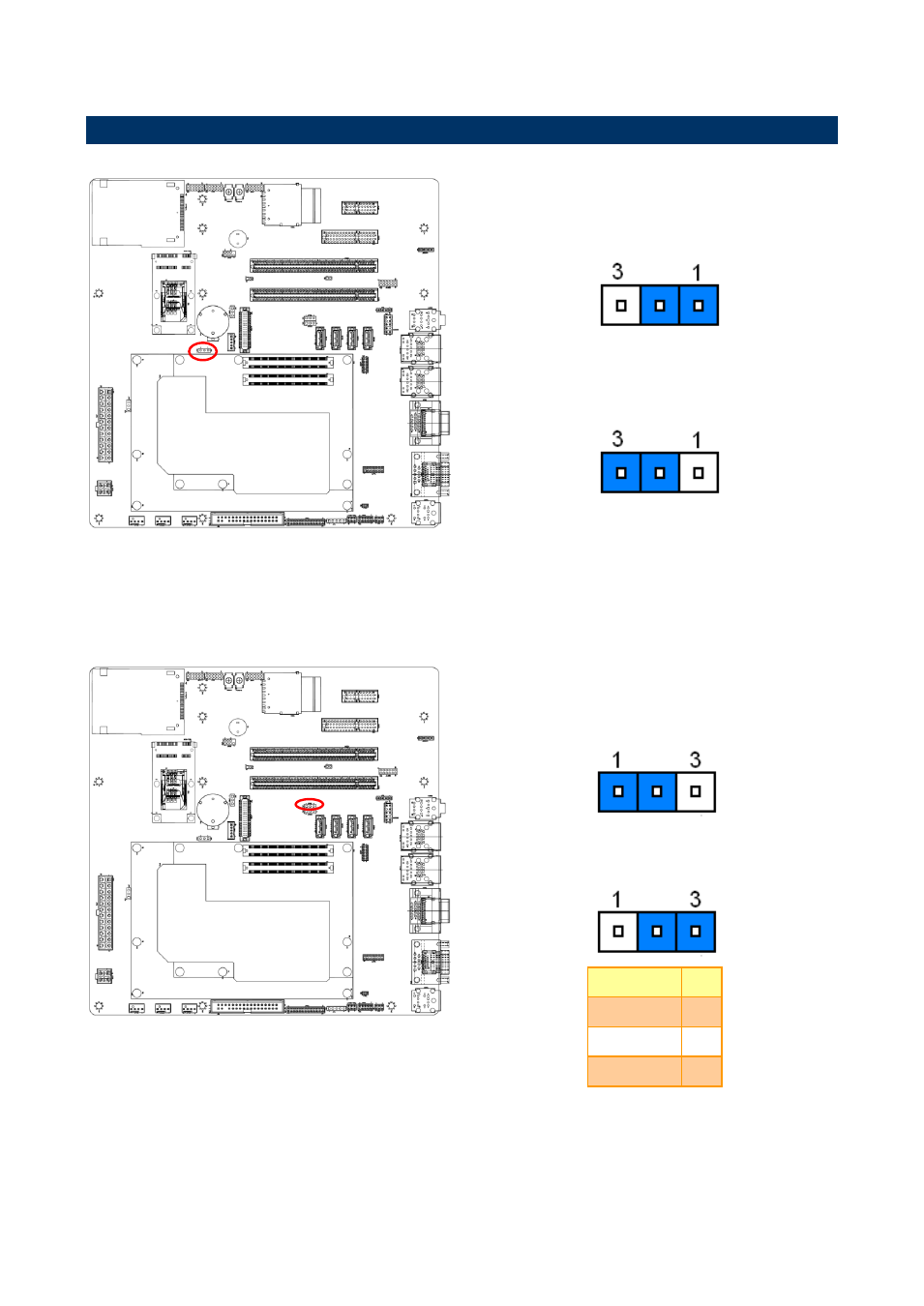

2.3 Setting Jumpers & Connectors
2.3.1
Clear CMOS (JBAT1)
* Default
Protect*
Clear CMOS
2.3.2
S3 signal selector (JPWR1)
* Default
Note:
PIN1(Input):Control by power button
PIN2(Output):Control power IC
PIN3(Input):Module board to Carrier board singal
Control S3
NO Control of S3
Signal
PIN
PWR_S3
1
S3
2
SLP_S3#
3
