27

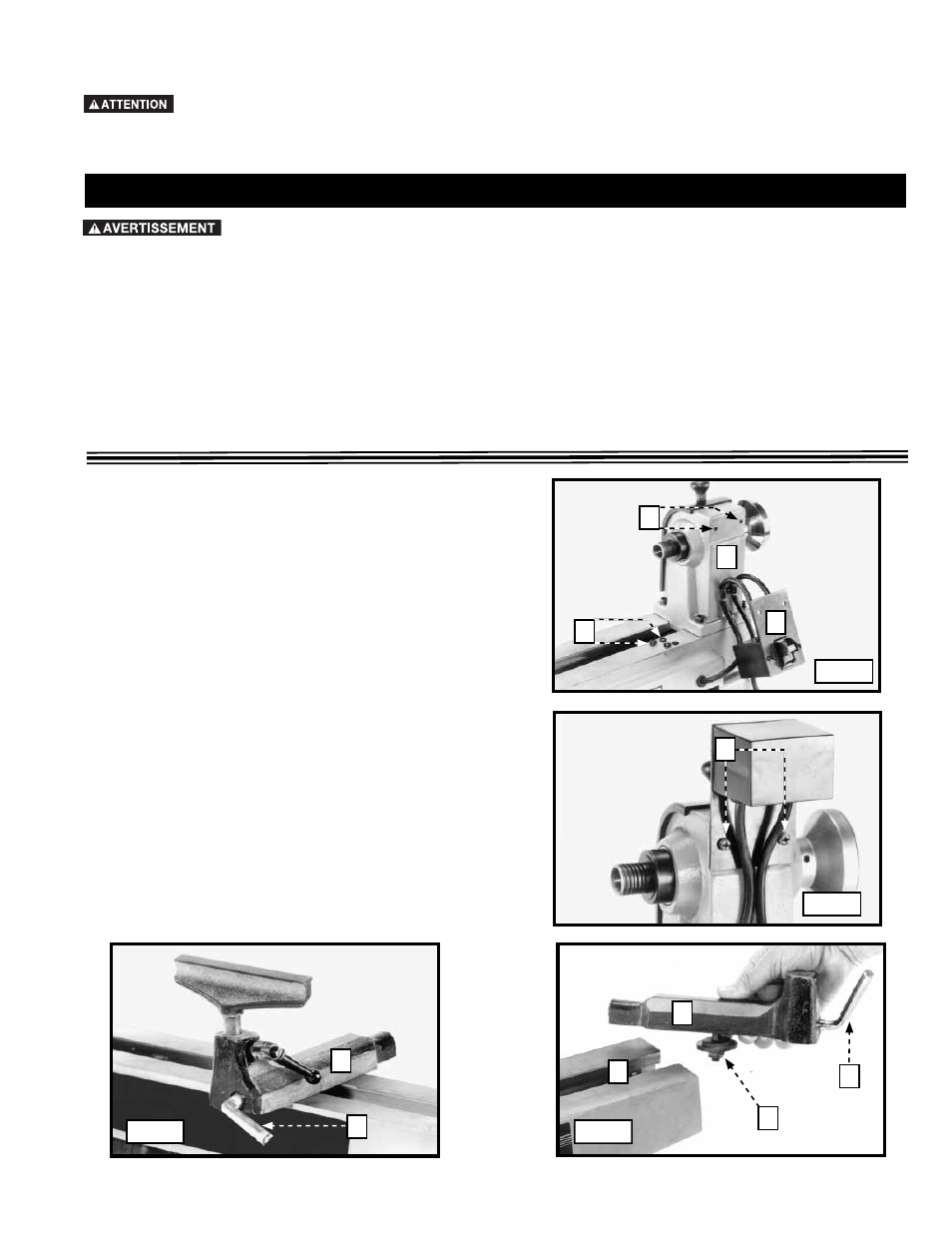

ASSEMBLAGE DE L’INTERRUPTEUR MARCHE/ARRÊT
Pour éviter que l’interrupteur MARCHE/ARRÊT ne soit
endommagé, le support de l’interrupteur n’est pas fixé sur
le tour à la livraison. Assembler le support de l’interrupteur
en position verticale. Aligner les deux trous du support de
l’interrupteur (A) fig. 1 avec les deux trous (B) situés à l’arrière
de la poupée fixe (C). Fixer le support de l’interrupteur (A) à la
machine à l’aide de deux vis à tête cylindrique à dépouille (D)
et deux rondelles de blocage (fig. 2).
FIXATION DU PORTE-OUTIL SUR LE BANC DU TOUR
1. Desserrer le levier de blocage (A) fig. 3. Glisser la base du porte-
outil (B) dans la glissière du banc du tour (C) fig. 4.
REMARQUE : Si la base du porte-outil ne glisse pas facilement
dans la glissière du banc du tour, retourner la base du porte-outil et
desserrer l’écrou de verrouillage (D) fig. 3. Serrer fermement le levier
de blocage (A) fig. 4.
2. IMPORTANT : Si l’effet de serrage de la base du porte-outil
(B) fig. 4 est trop fort ou trop faible sur le banc du tour, ôter
la base et tourner l’écrou (D) fig. 4 dans le sens des aiguilles
d’une montre pour augmenter l’effet de serrage, ou dans le
sens inverse des aiguilles d’une montre pour le réduire.
Fixer la base du porte-outil sur le banc du tour.
A
C
B
D
D
B
A
D
C
B
A
Fig. 1
Fig. 2
Fig. 3 Fig. 4
DÉSEMBALLAGE ET NETTOYAGE
Désemballer soigneusement la machine et toutes les pièces de ou des emballage(s) d’expédition. Retirer l’huile anticorrosion des
surfaces non peintes à l’aide d’un chiffon doux humidifié avec de l’alcool, du diluant à peinture ou de l’alcool dénaturé.
N’utiliser pas de solvants hautement volatils tel l’essence, le naphte, l’acétone ou du diluant à laque pour
nettoyer.
Après nettoyage, couvrir les surfaces non peintes d’une cire à parquets d’usage domestique de bonne qualité.
ASSEMBLAGE
Pour votre propre sûreté, ne reliez pas la machine à la source d'énergie jusqu'à ce que la machine
soit complètement assemblée et vous lisez et comprenez le manuel d'instruction entier.
OUTILS NÉCESSAIRES POUR L’ASSEMBLEE
Clй а fourche (fournie)
Tournevis à tête cruciforme (non fourni)
L'ESTIMATION DE TEMPS D'ASSEMBLEE
L'assemblée pour cette machine prend approximativement 30 minutes.
