26
CORDON DE RALLONGE
E m p l o y e z l e s c o r d e s
appropriées de prolongation. S'assurent votre corde
de prolongation est en bon état. En utilisant une corde
de prolongation, soyez sûr d'employer un assez lourd
pour porter le courant de la machine. Une corde trop
petite causera une baisse dans la tension secteur, ayant
pour résultat la perte de puissance et de surchauffe. Fig.
D-1 expositions la mesure correcte à employer selon la
longueur de corde. En cas de doute, utilisez la prochaine
mesure plus lourde. Plus le nombre de mesure est petit,
plus la corde est lourde.
Fig. D-1
MESUR MINIMUM DE CORDE D’EXTENSION
TAILLES RECOMMANDÉES POUR L'CUSAGE AVEC STATIONNAIRES ÉLECTRIQUES LES OUTILS
Estimation
pere Volts
Longueur
Totale De
Corde En
Pieds
Mesure De Corde D’Am
D’Extension
0-6 120 up to 25 18 AWG
0-6 120 25-50 16 AWG
0-6 120 50-100 16 AWG
0-6 120 100-150 14 AWG
6-10 120 up to 25 18 AWG
6-10 120 25-50 16 AWG
6-10 120 50-100 14 AWG
6-10 120 100-150 12 AWG
10-12 120 up to 25 16 AWG
10-12 120 25-50 16 AWG
10-12 120 50-100 14 AWG
10-12 120 100-150 12 AWG
12-16 120 up to 25 14 AWG
12-16 120 25-50 12 AWG
12-16 120 50 PI PLUS GRANDS QUE NON RECOMMANDES
REMARQUE : La photo de la couverture du mode d’emploi illustre le modèle de production actuel. Les autres illustrations
de ce mode d’emploi ne sont présentes qu’à titre indicatif et il est possible que les étiquettes et accessoires actuels dif-
fèrent des caractéristiques réelles de ce modèle. Ces illustrations ont uniquement pour but d’illustrer la technique.
Le modèle Delta LA200 est un tour à bois compact et stable doté d’un puissant moteur de 1/2 hp, 1 725 tr/min. Ce tour
permet le tournage de pièces jusqu’à 25,4 cm (10 po) de diamètre au-dessus du banc et 15,2 cm (6 po) de diamètre
au-dessus de la base du porte-outil, avec une distance maximum entre les centres de 94 cm (37 po) avec l’extension
de banc en option.

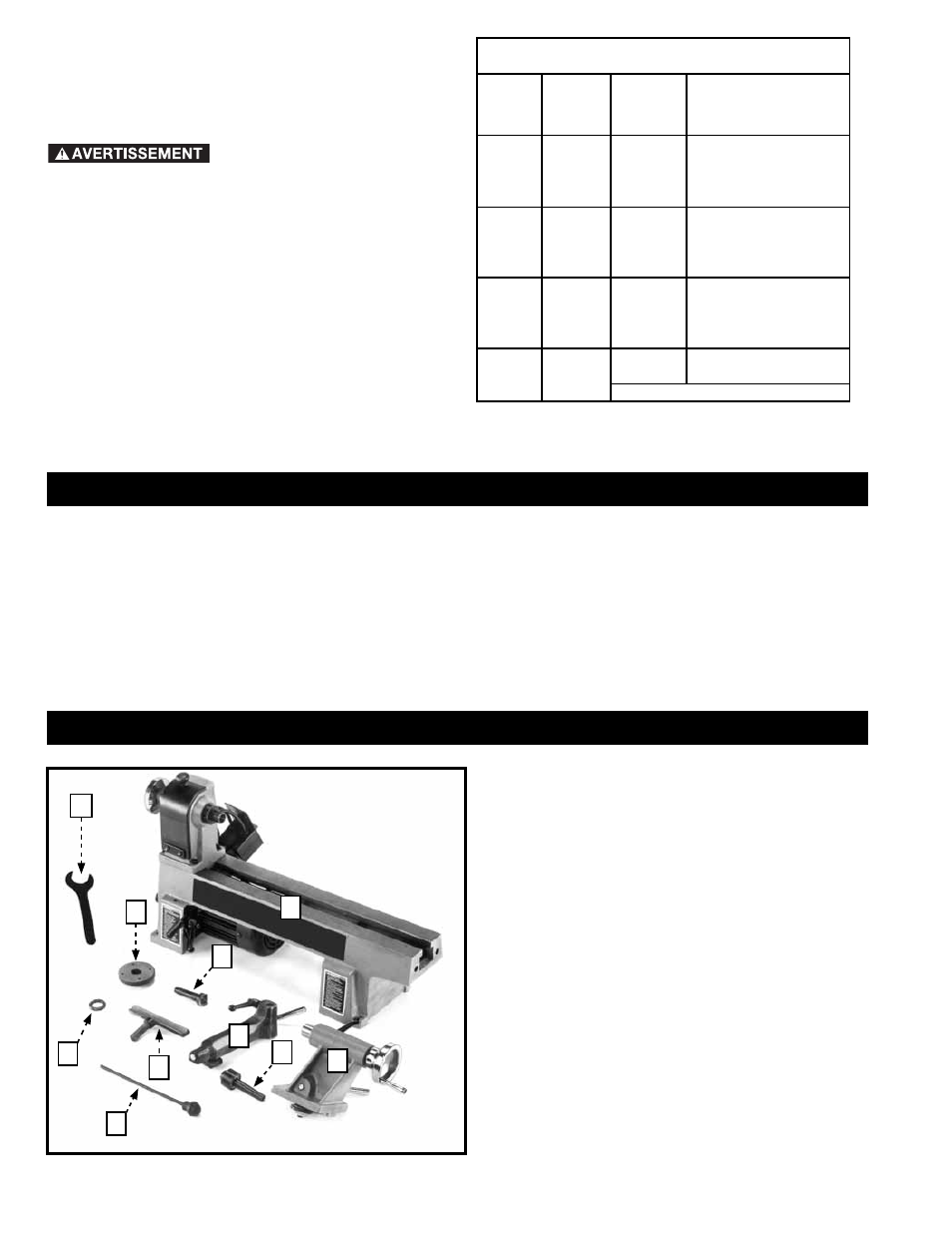

CARTON CONTENTS
Tour
Poupée mobile
Pointe d’entraînement
Barre d’éjection
Base du porte-outil
Pointe à griffe
Porte-outil
Cale
Plateau de montage
Clй а écrous
1
2
3
4
5
6
7
8
9
10
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
DESCRIPTION FONCTIONNELLE
AVANT-PROPOS
