Установка и запуск
Шесть приемных
разъемов
IEC 320-C13
(сегмент нагрузки 2)
Четыре приемных гнезда
IEC 320-C19 (сегмент нагрузки 1)
Два прерывателя выходного контура
Коммуникацион
ный отсек ИБП
Входная
клеммная
колодка
Порты
REPO
Порт
RS-232
Порт
USB
Болт
заземления
Разъем
внешнего
батарейного
модуля (МВБ)
Прерыватель
цепи выхода

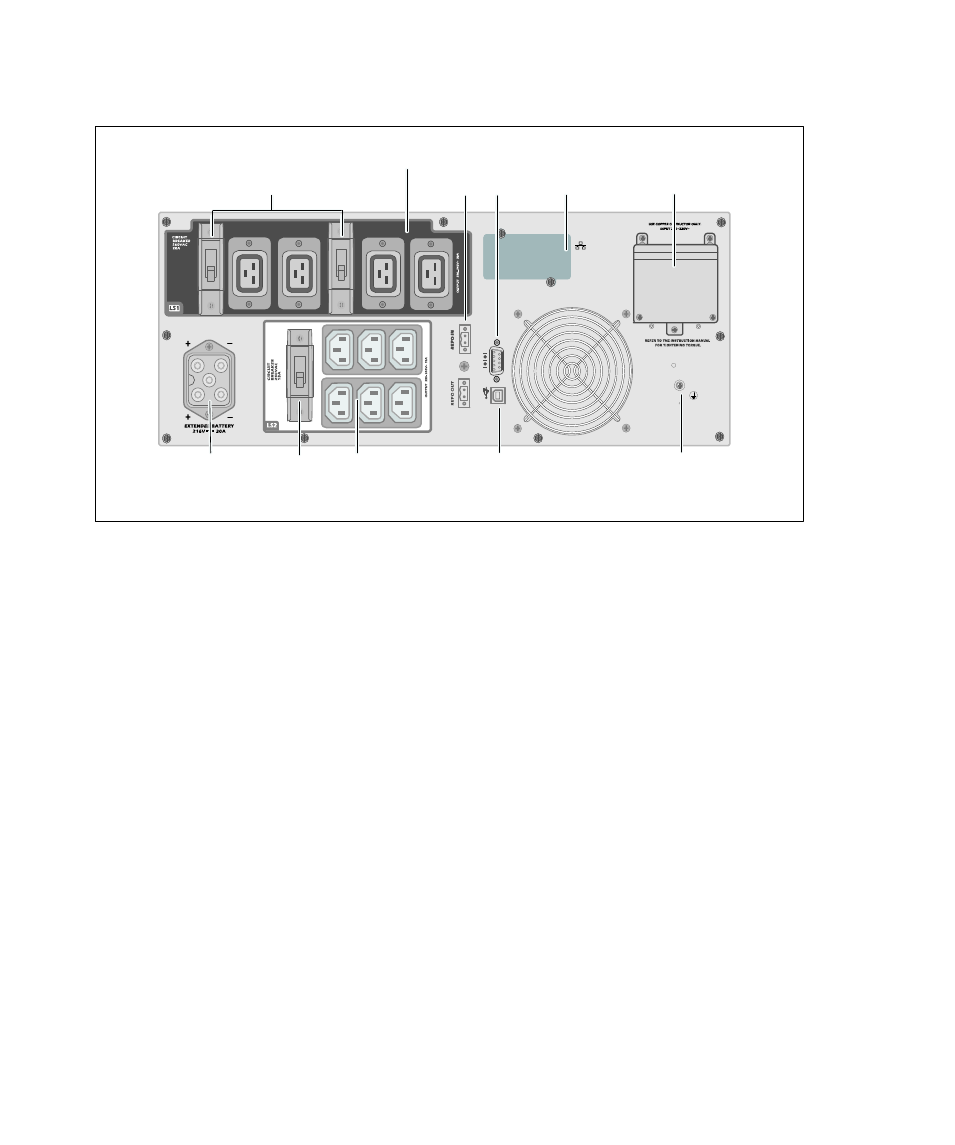

Рисунок 15. Задняя панель 5600W, 230 В
