36 |
Installation et Démarrage
Câblage de l'Entrée de l'Onduleur
AVERTISSEMENT : Seulement un personnel qualifié (comme un électricien agréé) peut réaliser le
branchement électrique. Risque de choc électrique.
L'onduleur exige un circuit terminal dédié qui répond aux exigences suivantes :
S
Cette protection demande un dispositif de déconnexion bipolaire entre la sortie de l'onduleur et la
charge (voir Figure 8)
S
Le disjoncteur doit être fixé au mur et facilement accessible à l'opérateur
S
En Europe, le disjoncteur doit répondre à la norme CEI/EN 60934 et avoir un entrefer par contact
d'au moins 3 mm
S
200–240 Vac
S
Monophasé
- Le modèle 5600W/208V est phase-phase
- Le modèle 5600W/230V est phase-neutre
S
50/60 Hz
S
Conduit métallique flexible (recommandé pour la facilité de service et d'entretien)

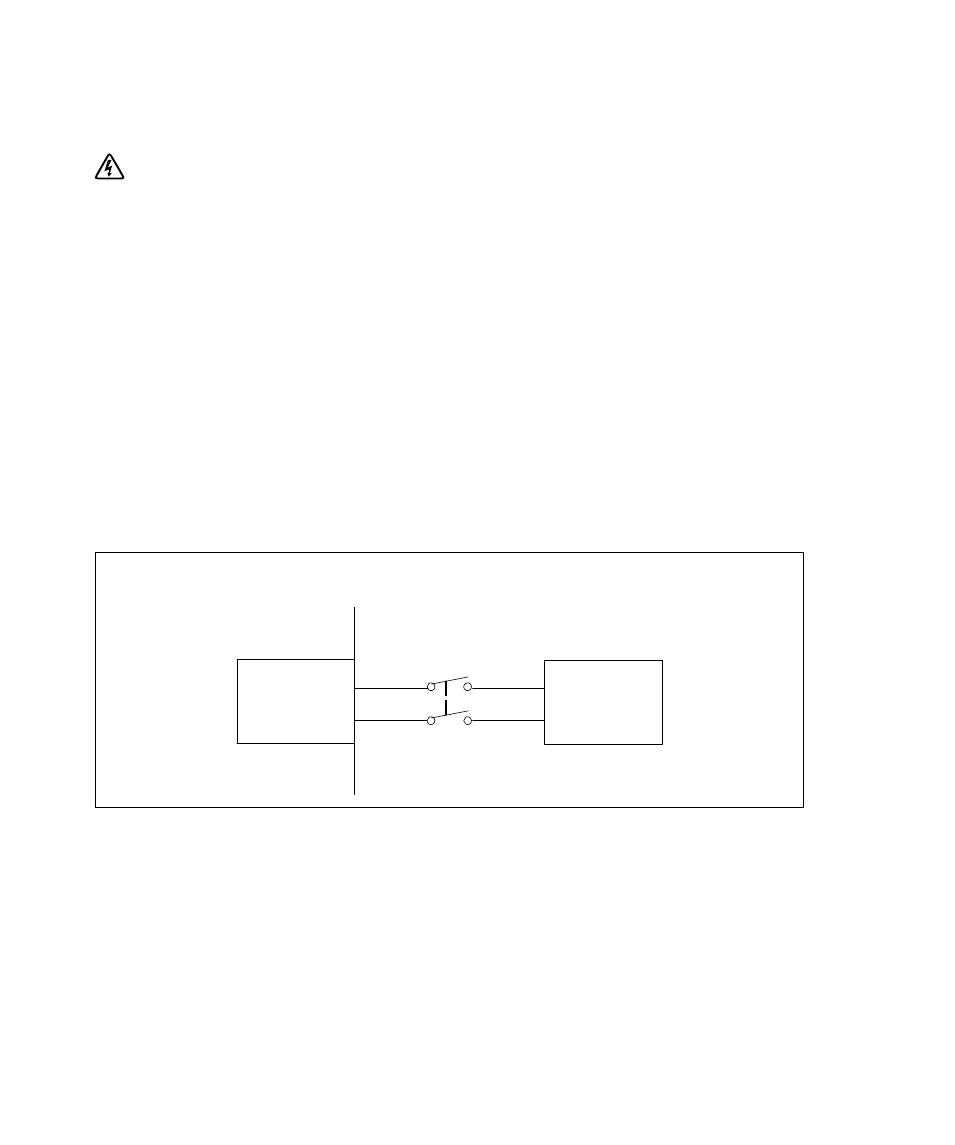

Secteur CA
Mur
Disjoncteur
bipolaire
Onduleur
Ligne
Neutre/L2
Figure 8. Schéma du Disjoncteur
