33 - Spanish

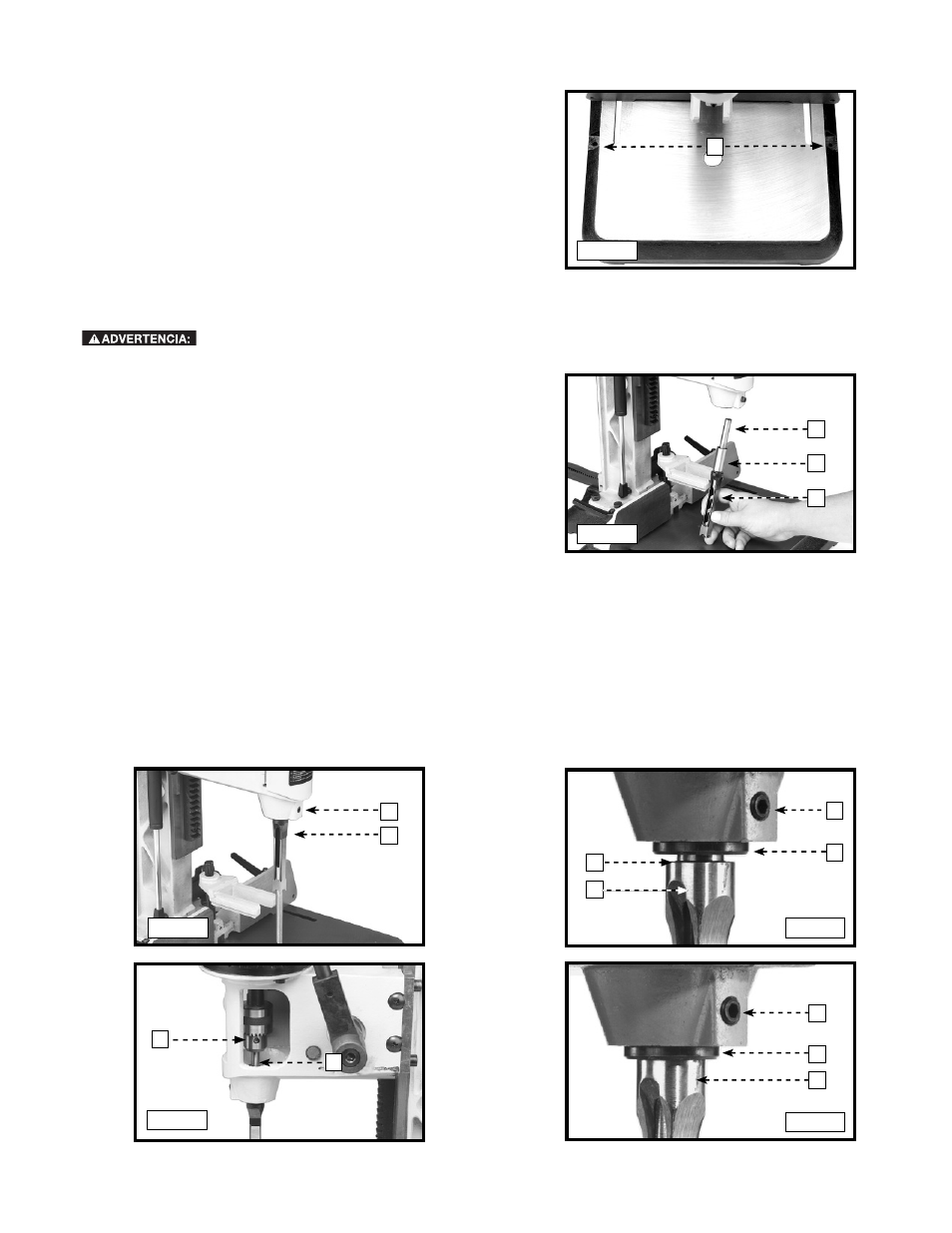

Si la máquina tiende a inclinarse, deslizarse o moverse sobre
la superficie de apoyo, debe asegurar la base de la máquina a
una superficie de apoyo con sujetadores (no suministrados) a
través de los dos orificios (A) Fig. 7, que se encuentran en la
base de la mortajadora.
1. Inserte la broca (A) Fig. 8 en el cincel (B).
NOTA: La abertura (C) lateral del cincel (que permite la salida
de las astillas) siempre debe mirar hacia el costado, nunca
hacia adelante o hacia atrás.
SUJECIÓN DE LA MÁQUINA A UNA SUPERFICIE DE APOYO
INSTALACIÓN DEL CINCEL Y LA BROCA
A
B
C
Fig. 7
Fig. 8
2. Afloje el tornillo (D) Fig. 9, y empuje el cincel (B) hacia arriba a través del orificio de la cabeza tanto como sea posible. Baje el
cincel (B) entre 1,6 y 4,8 mm (1/16" y 3/16") y ajuste el tornillo de sujeción (D).
IMPORTANTE: Al insertar el cincel (B) Fig. 10 en la cabeza, deje un espacio entre 1,6 y 4,8 mm (1/16" y 3/16") (F) entre el buje (E)
y el reborde del cincel (B).
3. Deslice la broca (A) Fig. 11 hacia arriba a través del cincel y dentro del portabrocas (G) hasta donde pueda. Fije la broca en el
portabrocas utilizando la llave para portabrocas suministrada.
4. Afloje el tornillo de sujeción (D), Fig. 12, y empuje el cincel (B) contra la parte inferior del buje (E), y ajuste el tornillo de sujeción
(D) para dar la distancia adecuada entre los bordes de corte de la broca y las puntas del cincel.
Fig. 9 Fig. 10
D
B
D
E
F
B
G
Fig. 11
D
E
B
Fig. 12
A
A
¡Desconecte la máquina de la fuente del poder!
