MONTAJE DE LA HERRAMIENTA Y EL SOPORTE PARA CINCEL
1. Conecte la herramienta y el soporte para cincel (A) Fig. 5 a la parte posterior de la columna, utilizando los dos tornillos M6 x 1
x 25 mm (B) y las arandelas de bloqueo M6.
2. La figura 6 ilustra la llave / llave para portabrocas incorporada (C), el buje (F) para utilizar con cinceles muy largos y los cinceles
y brocas (E).
ELEVAR Y BAJAR EL MANGO
1. Conecte el cubo del conjunto del mango (A) Fig. 1 al extremo del eje del piñón (B). Ajuste el mango al eje del piñón utilizando
el tornillo especial (C) y el resorte (D).
2. Levante la cabeza de la mortajadora (E) Fig. 2 hasta la posición superior girando el mango (A) en sentido de las agujas del
reloj.
NOTA: El mango (A) funciona a resorte. Vuelva a ubicarlo en posición tirando de él y colocándolo sobre el eje del piñón (B).
MONTAJE DEL CILINDRO HIDRÁULICO
Coloque la cabeza (A) Fig. 3 en la posición superior. Conecte el cilindro hidráulico (B) a las dos conexiones que se encuentran en
la parte posterior de la cabeza (C) Fig. 3, y en la columna (D) Fig. 4. Deslice los extremos del cilindro hidráulico en cada una de las
conexiones para asegurar el cilindro.
ENSAMBLAJE
Para su propia seguridad, no conecte la maquina a la fuente de energia hasta que la maquina
haya sido ensamblada por completo y usted haya leido y entendido completamente el manual del propietario.

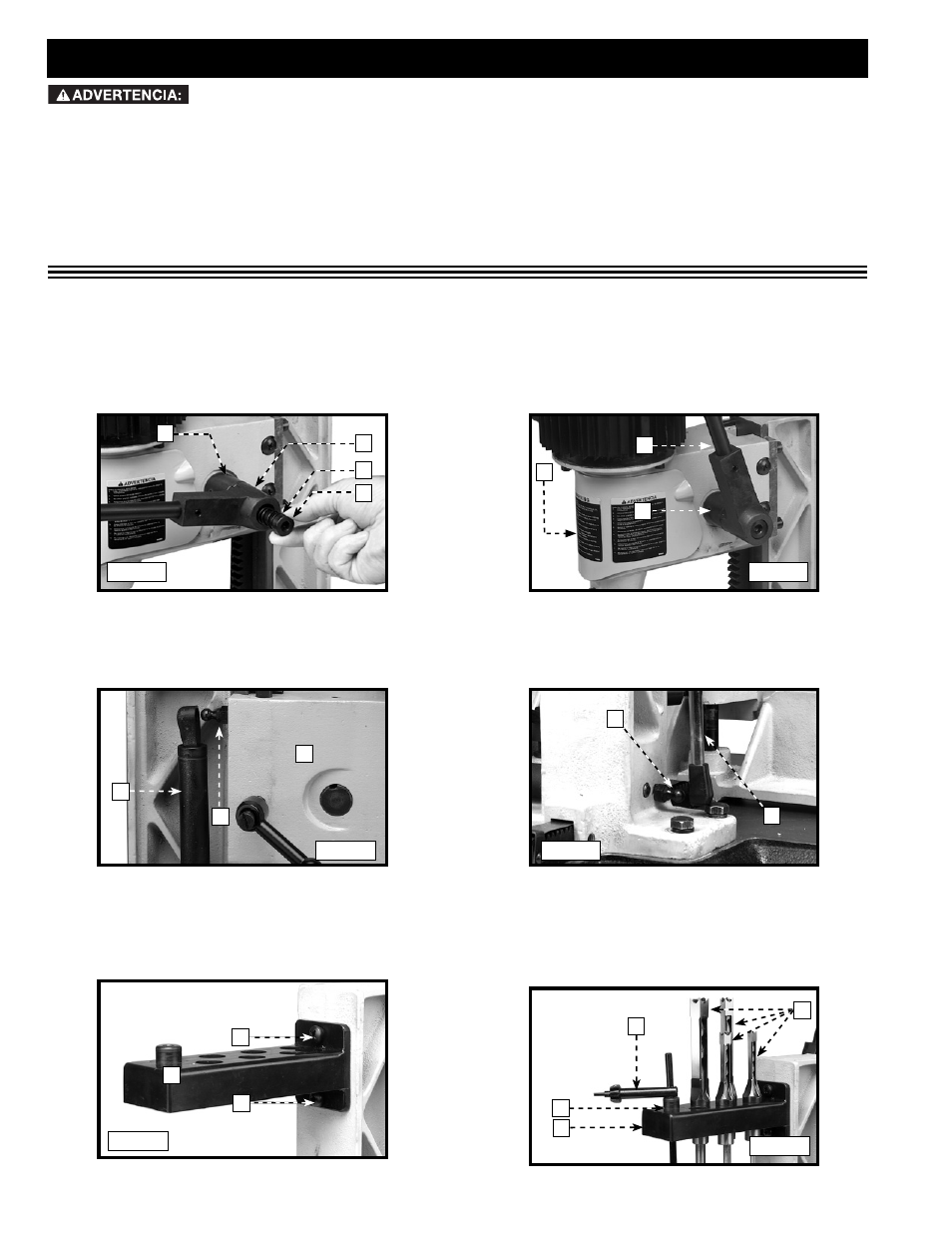

Fig. 1 Fig. 2
B
E
B
A
Fig. 3 Fig. 4
C
A
B
D
B
A
B
B
A
F
C
E
Fig. 5
Fig. 6
A
D
C
HERRAMIENTAS DE ENSAMBLAJE REQUERIDAS
ESTIMACIÓN DEL TIEMPO DE ENSAMBLAJE
Assembly for this machine takes less than 30 minutes.
Llave /Llave para portabrocas (suministrado)
