MONTAJE
DESEMPAQUE DE
LA CAJA
DE CARTÓN

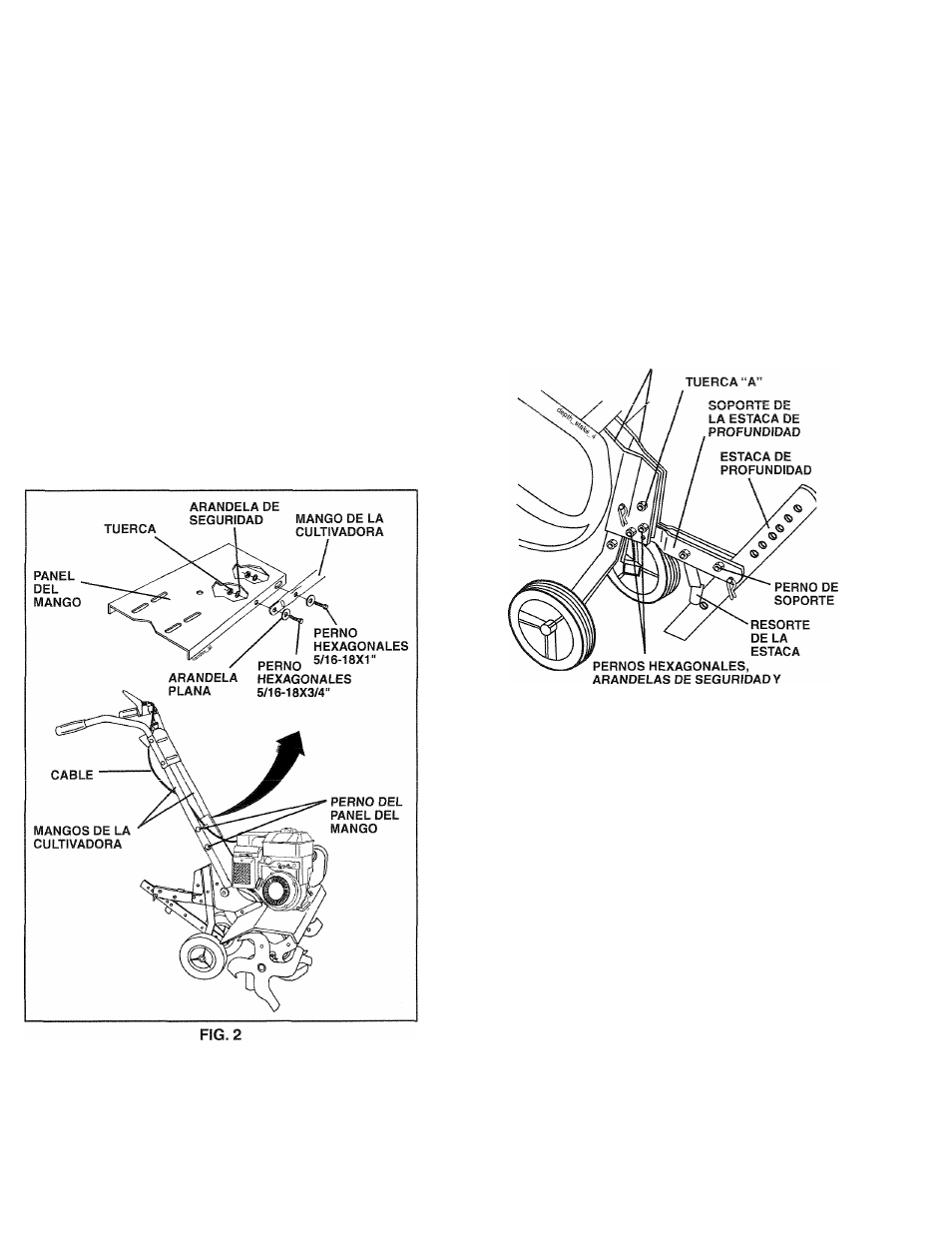

(Vea la Fig. 2)
A
PRECAUCIÓN: Tenga cuidado con las
grampas expuestas cuando maneje o
deseche los materiales de la caja de
cartón.
IMPORTANTE: CUANDO DESEMPAQUE Y MONTE LA
CULTIVADORA,
TENGA CUIDADO DE NO ESTIRAR
O
ENREDAR EL (LOS) CABLE(S).
® Corte las ligaduras del cable que aseguran los
mangos.
® Levante lentamente el conjunto del mango hacia arriba,
encamine el cable (o los cables) según lo mostrado
y alinee los agujeros del mango con el agujero y la
ranura del panel.
• Afloje el montage de la quincallería como mostrado.
Asegúrese que el perno hexagonal más corto (3/4" de
largo) este montado en el agujero inferior del mango.
Repita este procedimiento en el otro lado. Apriete toda
la quincallería con seguridad.
INSTALACIÓN DELCONJUNTO DE LA ESTACA
DE PROFUNDIDAD (Vea la Fig. 3)
•
Afloje la tuercas “A”.
•
Inserte el soporte de la estaca entre las mitades del
puntal del motor, con el resorte de la estaca hacia
abajo.
•
Aperen el soporte de la estaca en los puntales del
motor con los pernos hexagonales, las arandelas de
seguridad y las tuercas. Apriételos en forma segura.
También apriete las tuercas “A”.
•
La estaca de profundidad se tiene que mover libremente.
Si no lo hace, suelte el perno de soporte.
MITADES DEL PUNTAL
DEL MOTOR
TUERCAS HEXAGONALES
FIG.3
•
Corte las ligaduras del cable que aseguran la cultivadora
al rodillo y remueva la cultivadora del rodillo.
•
Quitar el tornillo de fijación del pilote de profundidad
para girar y remover el tornillo.
ALTURA DEL MANGO
•
Se puede ajustar la altura del mango en la mejor
forma que le acomode al operador. (Vea “ALTURA
DEL MANGO” en la sección de Servicio y Ajustes de
este manual.)
ANCHO DEL LABRADO
•
Se puede ajustar el ancho del labrado para manejar
mejor sus condiciones de labración (vea “ARREGLO
DE LOS BRAZOS” en la sección de Servicio y Ajustes
de este manual).
OPERACIÓN DE LOS BRAZOS
•
Revise la operación de los brazos antes del primer
uso (vea “REVISIÓN DE LA OPERACIÓN DE LOS
BRAZOS” en la sección de Servicio y Ajustes de este
manual).
21
