• Clean the Shuttle Race
This area must be kept free of dust, lint and occasional tangled thread. Clean the shuttle race area about every
three months.
• Nettoyage de la coursière
La navette doit être gardée exempte de poussière, de charpie et de bouts défit emmêlés. Nettoyez ta navette a
tous les trois mois.

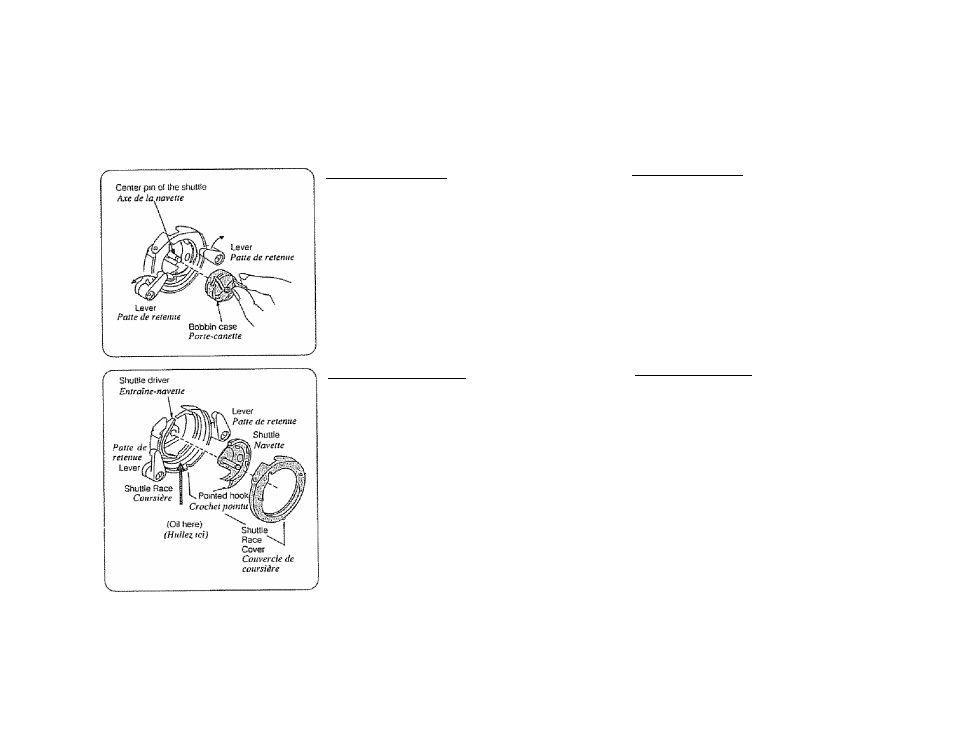

To Clean the Shuttle Area:
1. Raise the needle bar to its highest pomt and remove the
bobbin case,
2. Push shuttle race levers aside. Lift shuttle race cover
and take shuttle out.
3. Clean the shuttle race with a lint brush.
4. Put a drop of oil on the center pin of the shuttle and
shuttle race. Do not over-oil.
To Replace Shuttle Assembly:
1. Position shuttle race as illustrated so that shuttle driver
is forming half moon on the left side of the machine.
2. Hold shuttle by center pin and position shuttle so as to
form a half moon on the right side. The pointed book will
be on the bottom.
3. Place shuttle race cover into place over shuttle
assembly.
4. Snap the levers back into the original position.
Nettoyage de la navette:
1. Faites remonter la barre de Laigtdlle a sa position la
plus élevée et retirez le porte-canette .
2. Faites pivoter de chaque coté les pattes de retenue du
couvercle de la coursière, enlevez ce dernier et retirez
la navette,
3. Nettoyez la coursière a l'aide d’un pinceau a charpie.
4. Mettez une goutte d’huile sur l’axe commun de la
navette et de la coursière. Ne huilez jamais excessivement.
Remontage de la navette:
1. Mettez la coursière comme montré pour que
Ventrai'ne-canette forme un croissant de lune a la
gauche.
2. Tenez la navette par l'axe centrai et placez-ia avec le
crochet pointu tourné vers le bas, afin qu’il se forme un
croissant de lune a la droite.
3. Mettez le couvercle de coursière en place par-dessus
r ensemble de la navette.
4. Faites pivoter les pattes de retenue a leur position
d’origine.
