MONTAJE, PASO 1
Monte el ríel e instale el trole
No encienda ni use el abridor hasta que llegue al paso de
la instalación correspondiente, de otra manera corre ei
riesgo de complicar el proceso de Instalación.
PRECAUCION
Para evitar una LE,S ÓN rie pellizco, conserve los manos y
derios lejos de las juntas cuando monte el reil.

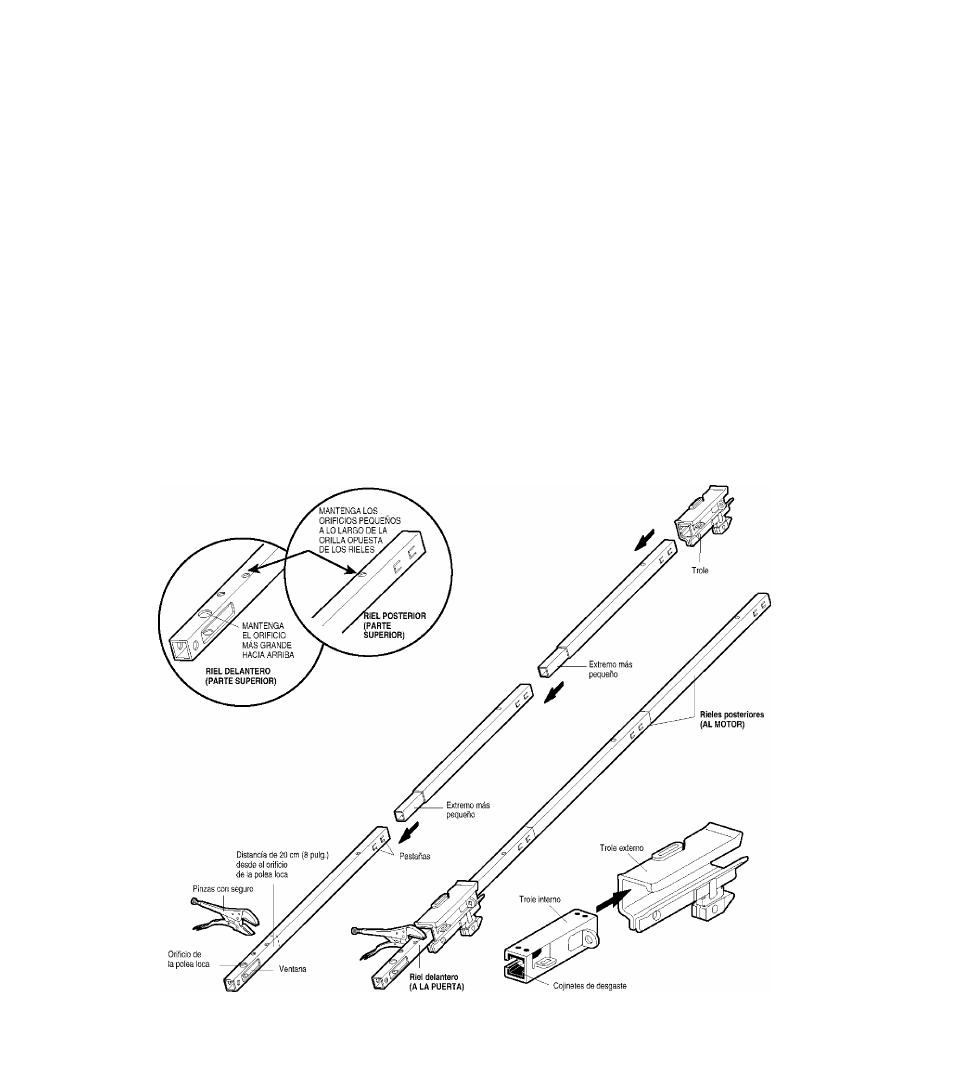

El ríel delantero tiene una "ventana“ cortada en el extremo
de la puerta (vea la ilustración).
El orificio que se
encuentra arriba de esta ventana es más grande en la
parte superior del riel
que en la parte Inferior. Hay un
orificio más pequeño que se encuentra a 8.75 cm (3-1/2
pulg.) y está cerca de la orilla del ríel. Gire el riel posterior
de manera que tenga un orificio similar cerca de la orilla
opuesta,
más o menos a 11.87 cm (4-3/4 pulg.) del
extremo. Un riel de tres partes utiliza dos rieles posteriores
1. Quite el brazo recto de la puerta y el pasador de
chaveta que viene empacado dentro del riel delantero y
póngalo a un lado para usarlo en la Paso 12 de la
Instalación.
2. Alinee las secciones del riel sobre una superficie plana
exactamente como se indica y luego deslice los
extremos más pequeños dentro de los más grandes.
Las pestañas que se encuentran a lo largo de los lados
del riel se van a ajustar en su lugar.
3. Coloque el motor sobre el material de empaque para
proteger la cubierta del mismo y apoye el extremo
posterior del riel encima. Para que le resulte más
cómodo, ponga algún tipo de apoyo bajo el extremo
delantero de! riel.
4. Ponga en ei riel una pinzas con seguro como tope
temporal del trole a 20 cm (8 pulg.) del centro del orificio
de la polea loca, como se indica en la ilustración.
5. Revise y cerciórese de que haya 4 cojinetes de
desgaste dentro de! trole interno, estos cojinetes son
plástico. Si los cojinetes se han soltado durante el
transporte, revise todo el material de empaque. Ponga
los cojinetes de desgaste en su lugar como se indica.
6. Conecte los troles interno y externo como aparece en la
ilustración.
7. Deslice el trole a lo largo del riel desde el extremo
posterior hacia las pinzas.
