5. NOMENCLATURA Y FUNCIONES

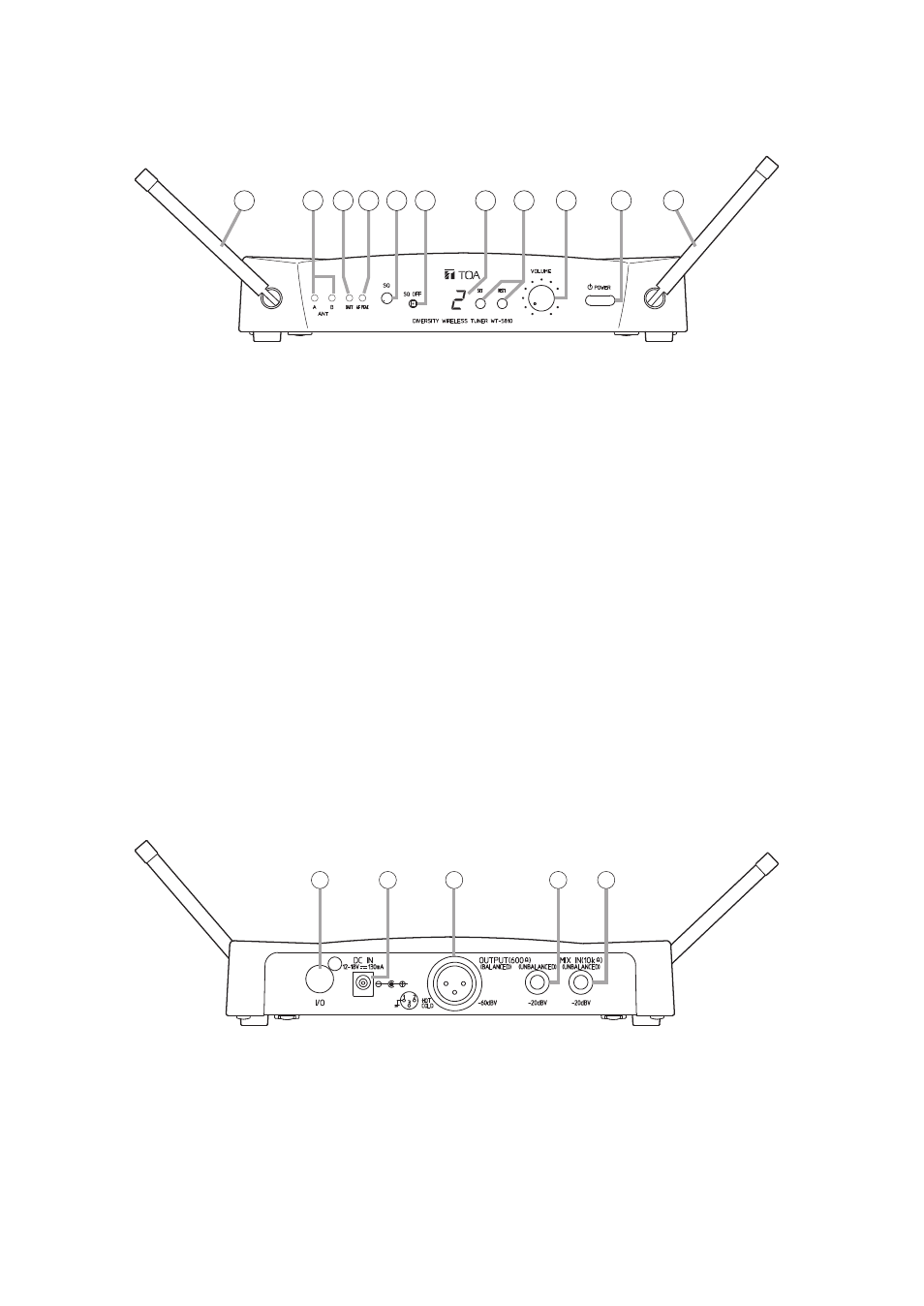

[Frontal]
[Posterior]
1 2 2 5 6 7 8 10 4 3 9
11 12 13 14 15
1. Interruptor de la alimentación
Presione este interruptor para conectar la
alimentación, y presiónelo de nuevo para
desconectarla.
2. Antenas de barra
Levante ambas antenas a 45º hacia fuera desde
el plano vertical.
Cuando transporte la unidad, asegúrese de
haber plegado las dos antenas para evitar que
puedan romperse.
3. Luces de recepción
Una de las luces A (izquierd) o B (la derecha) se
enciende en color amarillo cuando el receptor
recibe una señal de radio.
4. Lámpara de alarma de la pila
Se enciende cuando queda poca carga de la pila
del micrófono inalámbrico correspondiente.
5. Luz AF Peak (frecuencia audio máxima)
Se enciende en color rojo cuando el nivel de
salida del receptor se encuentra unos 3 dB por
debajo del nivel de distorsión.
6. Control de silenciamiento
Ajusta el nivel de silenciamiento.
7. Botón de comprobación de RF
Desactiva el silenciamiento para monitorizar la
frecuencia de recepción.
8. Visualizador del número de canal
Indica el número de canal actual en el estado
normal.
En el modo de ajuste, el número del canal
indicado parpadea hasta que se registra.
9. Teclas de ajuste de canal (teclas SET y NEXT)
Se emplean para seleccionar la frecuencia del
canal de recepción. (La frecuencia del receptor
debe ser idéntica a la del micrófono.)
10. Mando de volumen
Controla el nivel de salida.
11. Puerto I/O
Sólo se emplea para el servicio técnico.
12. Toma de entrada de CC
Conecte a esta toma el cable de alimentación
del adaptador de CA suministrado.
13. Salida AF
Conector XLR balanceado, tipo macho.
(Clavija n° 2: activa)
14. Salida AF
Toma de audio no balanceada.
15. Entrada de mezcla AF (no balanceada)
Se conecta a la salida AF de otros aparatos.
Nivel de entrada: –20 dB, 10 kΩ (0 dB = 1 V)
