ThermoProbe TP9 - Manual (Page 10)

11/2012, JK

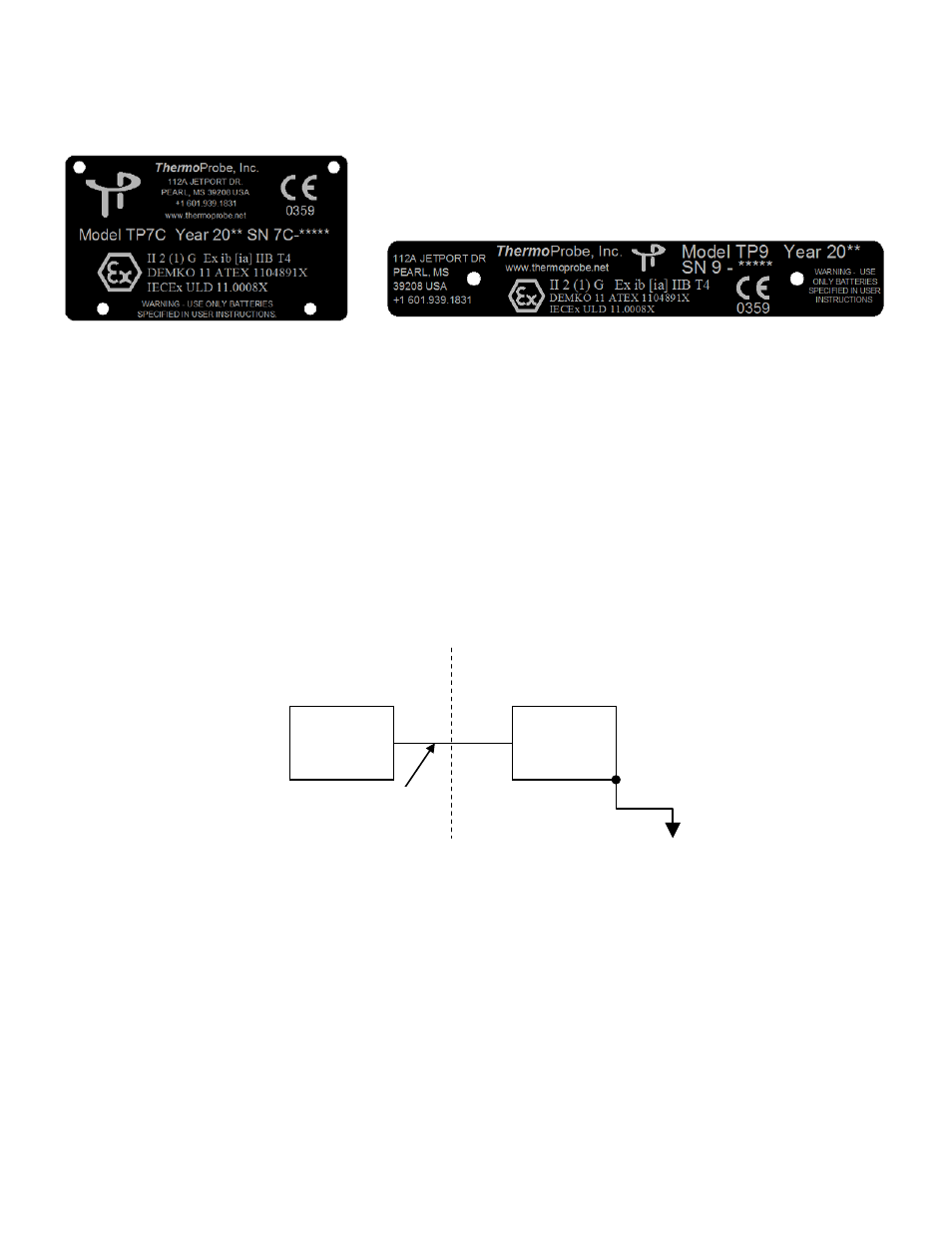

Homologations de sécurité pour les modèles TP7C et TP9 :
II 2 (1) G Ex ib [ia] IIB T4
Normes applicables :
Agence ou désignation de sécurité
IEC 60079-0:2007 Ed. 5 IECEx
IEC 60079-11:2006 Ed. 5 IECEx
EN 60079-0: 2009 Europe : ATEX
EN 60079-11:2007 Europe : ATEX
SÉCURITÉ INTRINSÈQUE
Un équipement intrinsèquement sûr correspond à un « équipement et câblage incapables de décharger une énergie électrique ou
thermique suffisante dans des conditions normales ou anormales pour causer l'inflammation d'un mélange atmosphérique dangereux
spécifique dans sa concentration la plus facilement inflammable ». (ISA-RP12.6) Pour cela, il suffit de limiter l'alimentation
disponible à l'équipement électrique dans la zone dangereuse à un niveau inférieur au seuil d'inflammation des gaz.
Pour qu'un départ de feu ou une explosion soit possible, la présence d'un combustible, d'oxygène et d'une source d'inflammation est
obligatoire. Un système intrinsèquement sûr suppose la présence du combustible et d'oxygène dans l'atmosphère, mais le système est
conçu de sorte à empêcher que l'énergie électrique ou thermique dégagée par une boucle d'instrument particulière ne soit jamais assez
importante pour causer une inflammation.
Application aux lieux dangereux
TP7C/TP9 :
Zone 0 : lieu où des concentrations de gaz, vapeurs ou liquides inflammables peuvent exister tout le temps ou pendant de longues périodes dans des conditions
normales d'utilisation.
Zone 1 : lieu où des concentrations de gaz, vapeurs ou liquides inflammables peuvent exister de manière épisodique dans des conditions normales d'utilisation.
Sonde de
température
Corps de
l'instrument TP
Zone dangereuse
Zone 0 ‘ia’
Zone dangereuse
Zone 1 ‘ib’
Câble de la sonde
Mise à la terre
