Superlux SF115A User Manual
Page 5
1. 电源插座
在插入电源前，请先确定所提供的电源电压与喇叭所设定
需求的电压是一致的。
2. POWER电源开关
此开关可设定接通或关掉电源。在打开或关掉电源前，请
先确定音量旋钮是设定在最小的位置。
3. ON 电源指示灯
当电源打开时，此指示灯将点亮。
4. MIC/LINE LEVEL音量控制
此旋钮决定接至此喇叭之麦克风或高电平讯号的音量大
小，讯号将传送至内建的功率放大器。
5. LOW CUT FILTER 高通滤波器
按下此开关将接上高通滤波器，每倍频衰减12分贝，频率
点定在100赫兹。它的用处是在减少从舞台震动传来的噪音
或是减少麦克风的手持噪音。当SF喇叭是用来当作舞台监
听喇叭使用时，强烈建议将此按键按下，以降低回授产生
的可能性。
6. MIC/LINE 麦克风/高电平讯号选择开关
按下此键，适合用于输入讯号为麦克风讯号; 释放此键，适
合来自于混音机或讯号处理器的高电平讯号。
7. MIC/LINE 麦克风/高电平指示灯
当编号6的MIC/LINE键被按下时，此灯点亮，表示目前编号
4的音量旋钮适用于麦克风输入讯号; 该键释放时，此灯熄
灭，表示目前编号4的音量旋钮适用于高电平输入讯号。
8. SIGNAL 讯号指示灯
当有讯号输入至SF喇叭达到-40dBu时，此灯号即点亮。
9. LF LIMITER 低频扩大机限幅器
当输入讯号过大，造成内建扩大机过载时，会启动限幅器。
此灯号显示低频扩大机巳启动限幅器保护线路。
10. HF LIMITER 高频扩大机限幅器
当输入讯号过大，造成内建扩大机过载时，会启动限幅器。
此灯号显示高频扩大机巳启动限幅器保护线路。
11. XLR INPUT 输入插座
此XLR母座允许由调音台或是讯号处理器传送过来的高电
平讯号的插入。麦克风讯号也允许由此接入。
12. XLR LOOP THRU连接输出插座
可透此接座连接至另一支SF喇叭的输入插座中，形成一个
系列的连接，扩充喇叭的音量及涵盖面积。
1
2
3
4
5
6
7
8 9 10
11
12

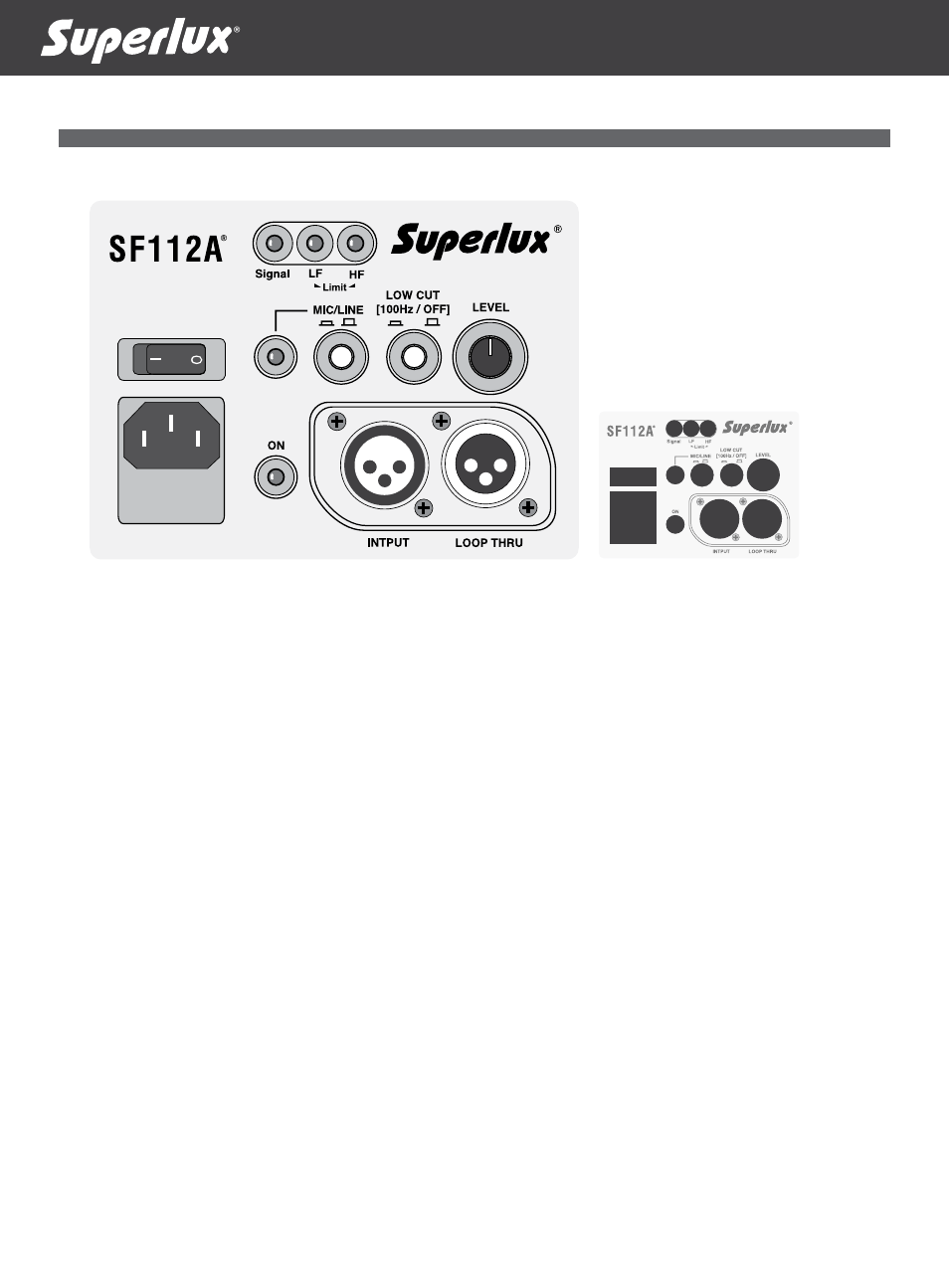

SF112A及SF115A背板功能圖
