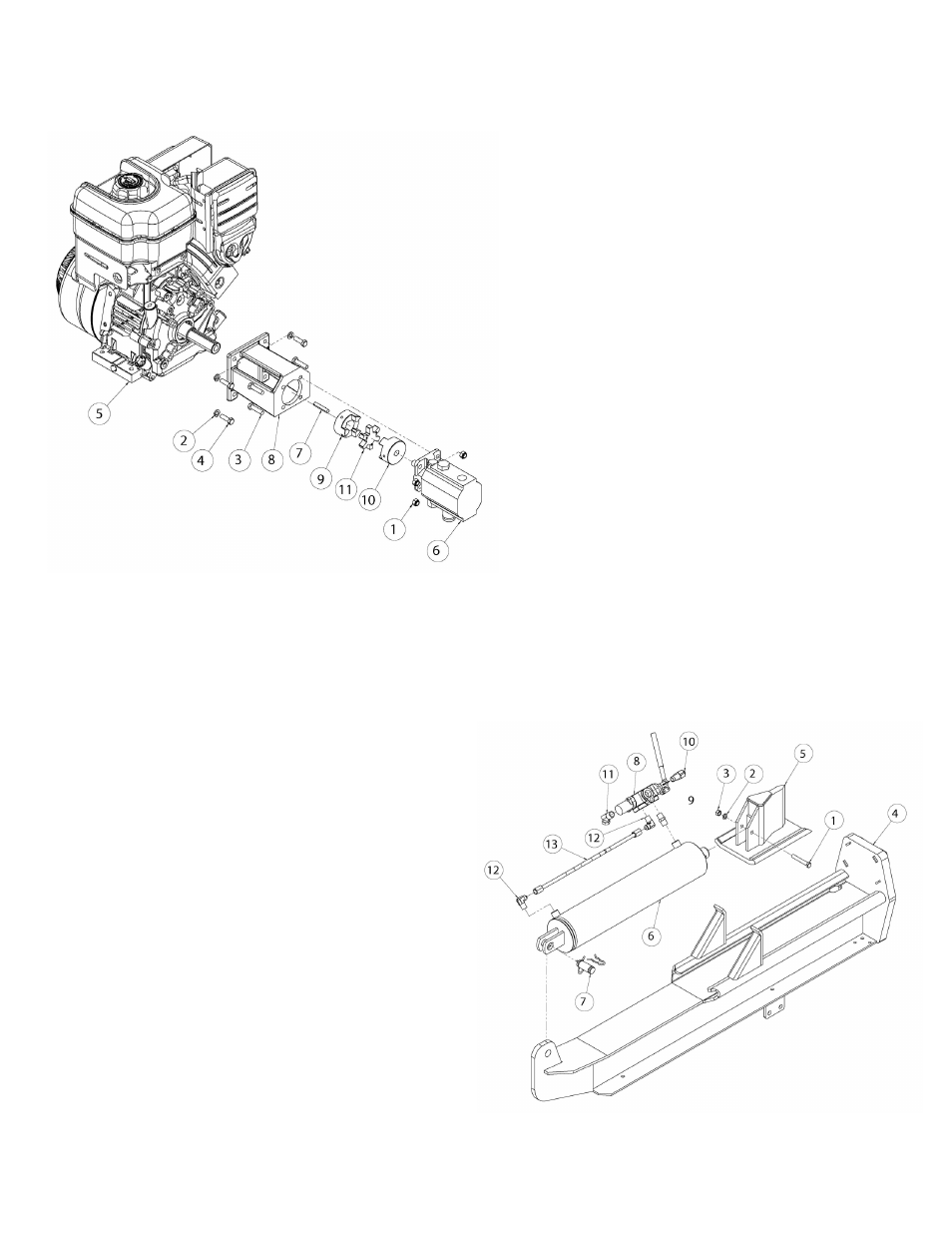

ENGINE/PUMP ASSEMBLY BREAKDOWN
ITEM NO. PART NO. DESCRIPTION
QTY.
1
O/L
5/16”-18 UNC Nylock Nut
4
2
O/L
5/16” Regular Lock Washer
4
3
O/L
5/16” x 1-1/4” GR 5 Bolt
4
4
O/L
5/16” x 1” UNF GR 5 Bolt
4
5
S39054500 Briggs & Stratton 1450 Engine
1
6
S39070900 16 GPM Pump
1
7
S40034300 1/4” Sq. x 1-1/2” Square Key
1
8
S40081800 Pump Mount
1
9
N/A *
Jaw Coupler, 1” Bore
1
10
N/A*
Jaw Coupler, 1/2” Bore
1
11
N/A*
Coupler Spider
1
*Available as complete coupler assembly only. Order part number
S400824L0. Includes item numbers 9, 10 and 11.
O/L- Obtain locally. Common fasteners available through hardware and
farm stores.
BEAM ASSEMBLY BREAKDOWN
O/L- Obtain locally. Common fasteners available through
hardware and farm stores.
ITEM NO. PART NO. DESCRIPTION
QTY.
1
O/L 1/2” x 3-1/4” GR 5 Bolt
1
2
O/L 1/2” Regular Lock Washer
1
3
O/L 1 /2” Hex Nut
1
4
S401413S0 Beam
1
5
S40141800 Wedge
1
6
S390117B0 5” Cylinder
1
7
S07073100 Cylinder Pin
1
8
S390406SC Valve
1
9
S39034300 1/2” NPT Nipple
1
10
S39032000 3/4” x 3/4” NPT Tube
1
11
S39039000 45° Swivel Fitting, 3/4” male,
1
1/2” female
12
S39034700 1/2” Pipe to Steel Tube Fitting 2
13
S39034600 1/2” Steel Tubing
1
S40127500 Beam Lock (not shown. See page 9) 1
