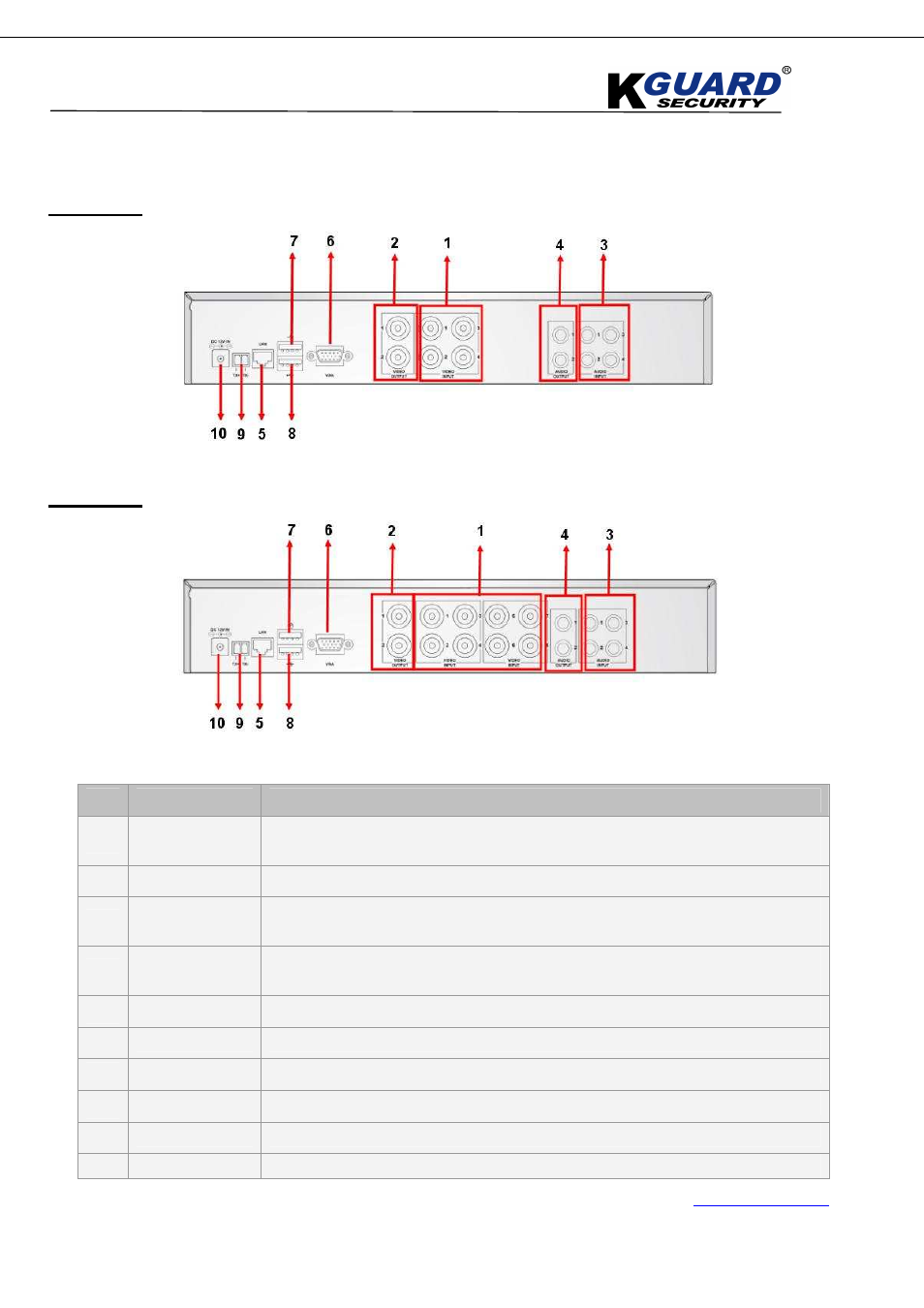

2.2. Задняя панель
4-кан DVR
8-кан DVR
Но.
Разъём
Функция
1.
Видео вход
4CH:Подключение CH1-4 устройств видео ввода（BNC）
8CH: Подключение CH1-8 устройств видео ввода（BNC）
2.
Video output
Выход подключения монитора (BNC)
3.
Audio Input
4CH DVR: 4CH аудио вход (RCA)
8CH DVR: 4CH аудио вход (RCA）
4.
Audio Output
4CH DVR: 2CH выход (RCA)
8CH DVR: 2CH выход (RCA)
5.
Ethernet
Подключение LAN, Ethernet (RJ45)
6.
VGA output
Подключение к VGA монитору
7.
USB Mouse
Подключение USB мышки
8.
USB device
Подключение USB устройства
(USB Флэшка, USB HDD или CD/DVD рекордер)
9.
RS-485
RS485 интерфейс (управление PTZ камерой)
10.
Power
Подключение адаптер питания – пост. 12В 3А
