Jaypro Sports STGRB824 User Manual

Detail a, Detail b, Detail c

background image

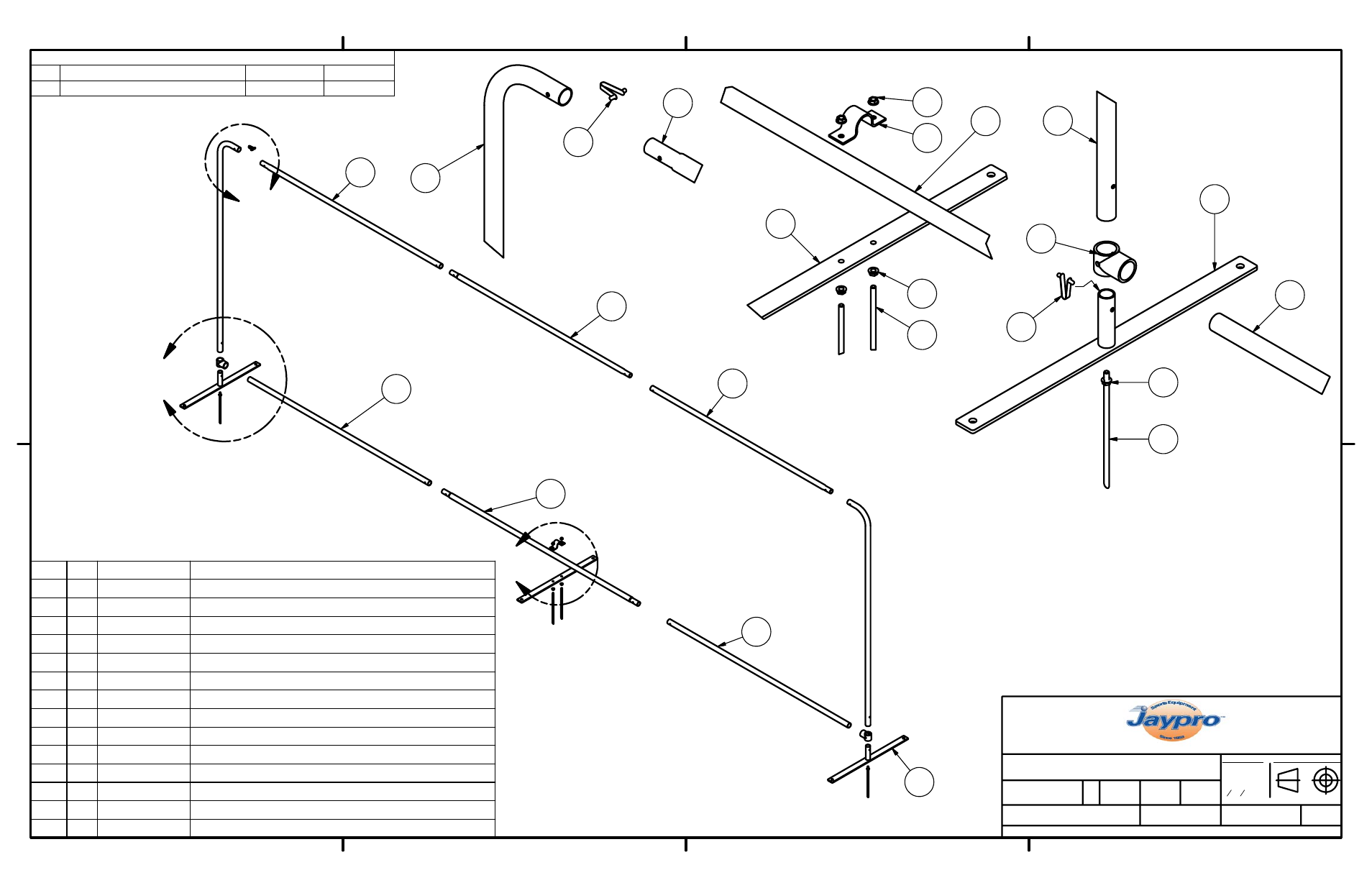

DETAIL A

BASE ASSEMBLY

DETAIL B

TYP SNAP BUTTON ASSEMBLY

DETAIL C

MIDPOINT FRAME ANCHOR

1

1

2

2

3

3

4

4

A

A

B

B

TOLERANCES

X.X = ±0.1

X.XX = ±0.01

X.XXX = ±0.005

X

X

=

1

16

"

PROJECTION METHOD

DESCRIPTION:

PART NUMBER:

PHONE:

800.243.0533 (TOLL-FREE)
860.447.3001 (LOCAL)

FAX:

860.444.1779 (SALES)
860.440.0628 (ENG.)

JAYPRO SPORTS, LLC, 976 HARTFORD TURNPIKE, WATERFORD, CT 06385 USA

www.jaypro.com

THIS DRAWING IS THE SOLE PROPERTY OF JAYPRO SPORTS INC. AND MAY NOT BE REPRODUCED WITHOUT WRITTEN PERMISSION OR CONSENT

REV:

-

-UNLESS OTHERWISE SPECIFIED-

12/15/2009

DATE:

DRAWN BY:

KMT

1 OF 2

SHEET #:

MATERIAL:

FINISH:

POWDER COAT

WHITE

COLOR:

INCH

UNITS:

A

B

ITEM QTY PART NUMBER

DESCRIPTION

1

2 STG824-1 STG-824

UPRIGHT

2

2 STG824-2

CROSSBAR SECTION (ONE-SWAGE)

3

1 STG824-3

CROSSBAR SECTION (TWO-SWAGE)

4

1 STGRB824-3

BOTTOM CROSSBAR SECTION (TWO-SWAGE)

5

2 STGBK-2

GROUND BASE ASSEMBLY

6

1 STGBK-6

GROUND BASE PLATE

7

2 STGRB824-4

BOTTOM CROSSBAR SECTION (0-SWAGGE)

8

1 RB824N

REBOUNDER NET STGRB824 GOAL

9

80 RR5010

WHITE BUNGEE BALL STRAP

10

2 SF177A

1.90 'T' FITTING

11

4 SR5349

SINGLE END ROD 1/2-13 x 14"

12

8 HM5051

VALCO SNAP BUTTON D-183, OR EQUAL

13

6 HN5038

1/2-13 FLANGE LOCK NUT ZP

14

1 HM2883-C

2" DIA CLAMP

C

REVISION HISTORY

REV

DESCRIPTION

DATE

APPROVED

-

INITIAL RELEASE

12/15/09

WVB

8'x24' SOCCER TRAINING REBOUNDER

11

5

12

10

14

4

12

5

13

7

STGRB-824

7

4

7

13

13

11

SEE PARTS LIST

6

1

2

1

2

3

2
