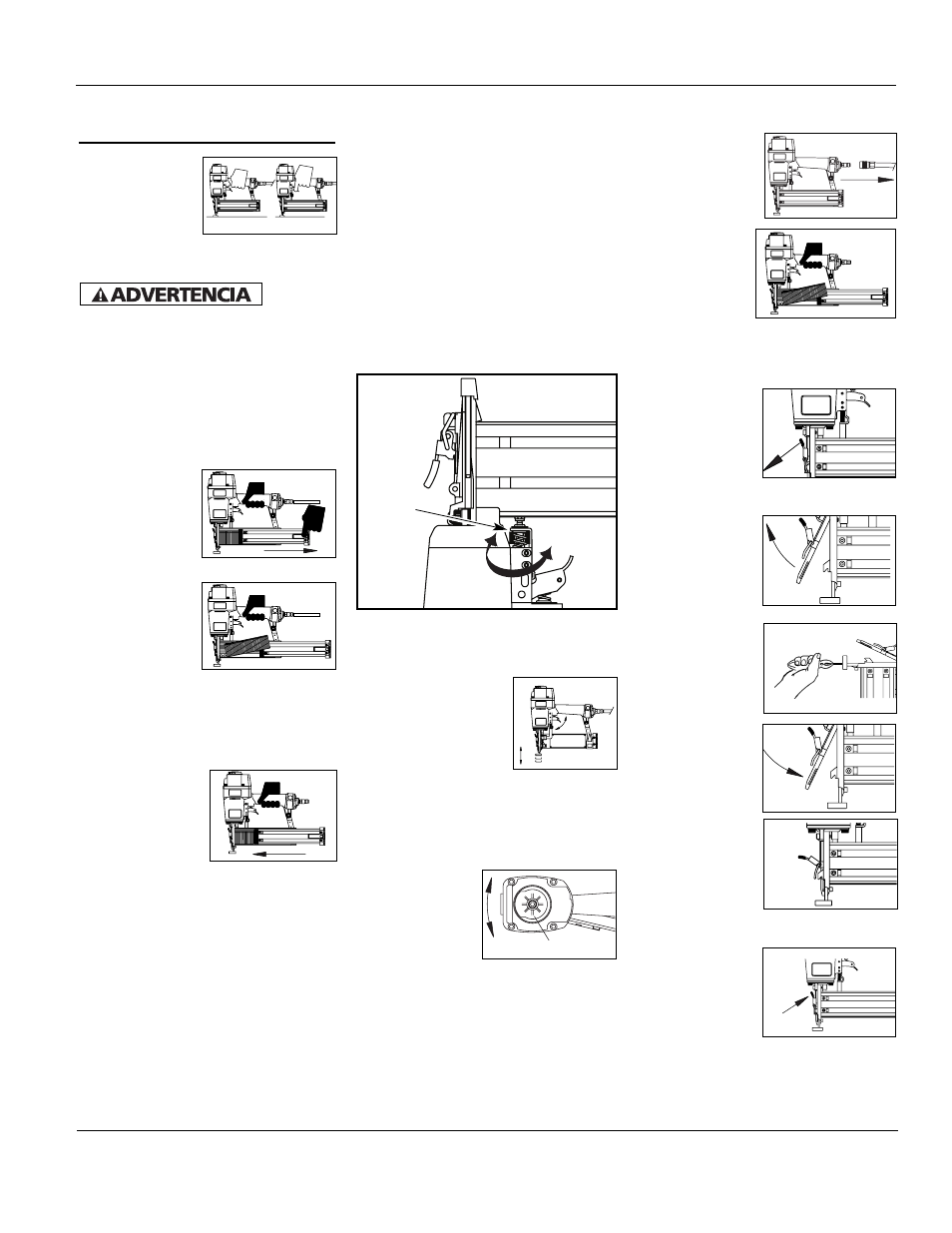

8. Presione el
Elemento de
Contacto de
Trabajo contra
la superficie de
trabajo. Apriete el gatillo. La
clavadora DEBE OPERAR.
Una
herramienta que funciona de manera
inadecuada no debe usarse. No active la
herramienta a menos que esté colocada
firmemente contra la pieza de trabajo.
PARA CARGAR Y DESCARGAR LA
CLAVADORA
1. Siempre conecte la herramienta a
la fuente de suminsitro de aire
antes de colocarle los clavos.
2. Presione el
pestillo de aliv-
io hacia abajo.
Tire la tapa del
cargador hacia
atrás.
3. Coloque una
serie de clavos
Campbell
Hausfeld o
equivalentes
(Vea la sección
de clavos) en el cargador. Cerciórese
de que los extremos puntiagudos de
los clavos estén hacia la parte inferi-
or del cargador. Cerciórese de que
los clavos no estén sucios ni dañados.
4. Tire la tapa del
cargador hacia
adelante hasta
que calce el
pestillo.
5. Siempre descargue el sujetador antes
de remover la herramienta de servi-
cio. La descarga se hace siguien-
do el proceso inverso de la carga; sin
embargo, siempre se tiene que
desconectar la manguera de aire
antes de descargarla.
CÓMO AJUSTAR LA PENETRACIÓN
DEL CLAVO
La herramienta viene equipada con un
mecanismo clavador de profundidad
ajustable. Esto le permite al usuario
determinar a qué profundidad se va a
clavar en la superficie de trabajo.
1. Ajuste la presión de operación a aquél-
la que usará con regularidad para
clavar los clavos. No exceda la presión
de operación máxima de la clavadora
modelo JB006750 de 7,58 bar.
2. Para dirigir el calador de clavos, gire
la rueda (C) hacia la izquierda hasta
el punto deseado.
3. Para clavar el clavo más profundo,
gire la rueda (C) hacia la derecha
hasta el punto deseado.
4. Asegúrese que el
gatillo y el
Elemento de
Contacto de
Trabajo se mueven
libremente hacia
arriba y hacia abajo sin atascarse o
pegarse después de cada ajuste.
PARA AJUSTAR LA DIRECCION DEL
TUBO DE ESCAPE
La herramienta
está equipada con
un deflector
ajustable de la
dirección del tubo
de escape. Éste le
permite al usuario cambiar la dirección
del tubo de escape. Simplemente mueva
el deflector hacia la dirección deseada.
QUE HACER CUANDO LA CLAVADO-
RA TENGA UN CLAVO ATASCADO
1. Desconecte la
clavadora de la
fuente de sum-
inistro de aire.
2. Remueva
todos los
clavos del
depósito (vea
Carga /
Descarga). De
lo contrario, los clavos serán expul-
sados de la parte delantera de la
herramienta.
3. Abra el pestillo
tirándolo hacia
afuera y abajo.
El pestillo de
alambre se sal-
drá de los gan-
chos en la boquilla.
4. Ahora se
puede rotar la
puerta, dejan-
do el sujetador
atascado
expuesto.
5. Saque el clavo
atascado con
un alicate o
destornillador,
si es necesario.
6 Rote la puerta
hacia atrás a la
posición cerrada.
7. Extienda el
pestillo de
alambre y
colóquelo
sobre los gan-
chos de la
boquilla.
8. Cierre el pestil-
lo empujándo-
lo hacia aden-
tro hasta que
ajuste en su
posición.
Modelo JB006750
5-Sp
Manual de Instrucciones
Rotate Gire
Cómo usar la
Clavadora
(Continuación)
1 2
(C)
