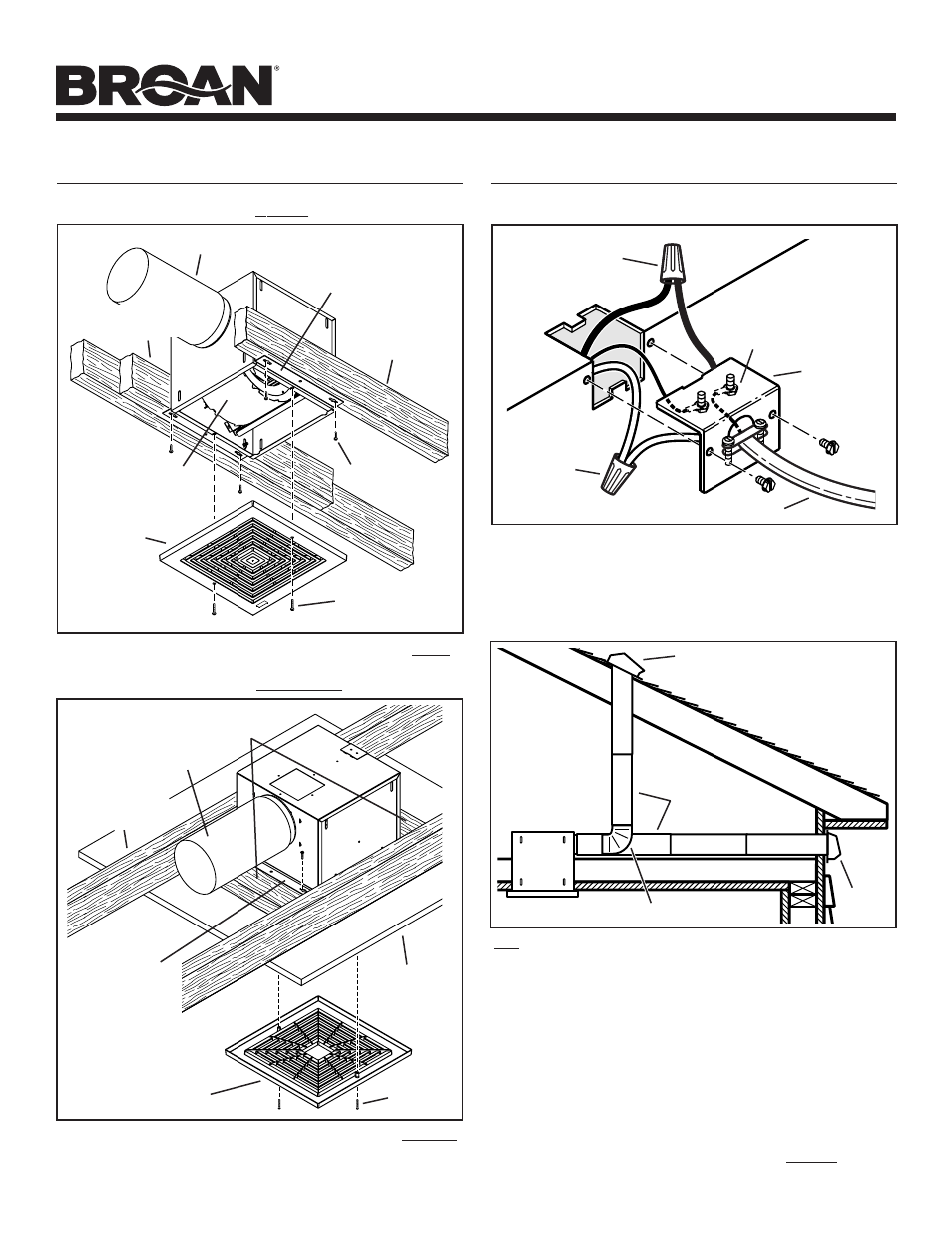

INSTALACIÓN TÍPICA
MONTAJE ( Estructura nueva )
VIGUETA DEL TECHO
(se muestran centros de
16” (40,6 cm)
CONDUCTO REDONDO*
PARRILLA
(se muestra la
parrilla
polimérica)
Instale hasta
después de que el
cielo raso esté
terminado
Unidad enviada de fábrica instalada en una estructura nueva.
TORNILLO
DE MONTAJE
Abrazaderas de montaje,
enviadas de fábrica en
posición para montarse en
una vigueta de ½” (1,27 cm)
del techo.
ESTRUCTURA ADICIONAL
DE 1½” (3,8 cm)
MONTAJE ( Estructura existente )
Unidad enviada de fábrica instalada en una estructura existente.
INSTALACIÓN TÍPICA
CONEXIÓN ELÉCTRICA
PLACA DE
CONEXIONES
BLANCO
A
BLANCO
NEGRO
A
NEGRO
PARTE SUPERIOR/
POSTERIOR DEL
ALOJAMI
ENTO
TIERRA A LA PLACA
DE CONEXIONES
;;;;;
;;;;;
;;;;;
;;;;;
yyyyy
yyyyy
yyyyy
yyyyy
;;;
;;;
;;;
yyy
yyy
yyy
;;;;;
;;;;;
;;;;;
yyyyy
yyyyy
yyyyy
;;;
;;;
;;;
yyy
yyy
yyy ;
;
y
y
;
;
y
y
;
;
y
y
CONDUCTO REDONDO*
MATERIAL DE
TERMINADO
DEL CIELO
RASO
PARRILLA
(se muestra la parrilla polimérica)
VIGUETA DEL TECHO
(se muestran centros de
16” (40,6 cm)
ESTRUCTURA DE 2 X 4 (5,08 x 10,2 cm)
(con el lado del cableado hacia abajo)
ABRAZADERAS DE
MONTAJE
(conectadas a los
lados opuestos del
alojamiento y hacia
abajo para que el
alojamiento quede a
nivel del cielo raso
terminado)
COLOCACIÓN DE CONDUCTOS (descarga
horizontal del ventilador)
Dos formas de conectar los conductos a una unidad enviada de
fábrica.
El ventilador se puede conectar desde el exterior del
alojamiento. Use conectores aprobados por UL en la
conexión en cumplimiento con los códigos locales.
VENTILACIÓN EN EL ALERO
CODO REDONDO*
CONDUCTO
REDONDO*
TAPA DEL
TECHO
TORNILLO
PARA LA PARRILLA
Ventilador, enviado de fábrica en
posición de descarga horizontal
LÍNEA DE ENTRADA
TORNILLO
PARA LA
PARRILLA
IMPORTANTE:
Quite la cinta del envío de apagador
Asegúrese de quitar la cinta que fija la pestaña del regulador du-
rante la transportación, y de que esta pestaña abra y cierre
libremente dentro del conducto. Utilice cinta de conductos para
asegurar y hermetizar las conexiones de los conductos.
Quite el anillo del envío de entrada del soplador
Quite el anillo del envío de la entrada del soplador antes de funcionar
el ventilador. * La Serie L100 y L150 utiliza conducto redondo de 6”.
La Serie L200, L250 y L300 utiliza conducto redondo de 8”.
* La Serie L100 y L150 utiliza conducto redondo de 6”.
La Serie L200, L250 y L300 utiliza conducto redondo de 8”.
