LOSONE SELECT ® L100 SERIES • L150 SERIES
L200 SERIES • L250 SERIES • L300 SERIES
Page 12
1
2
3 4
5
6
7
8
9
10
11
12
13
14
17
18
19
19
20
20
21
23
24
16
15
4
25
25
16
4
4
22

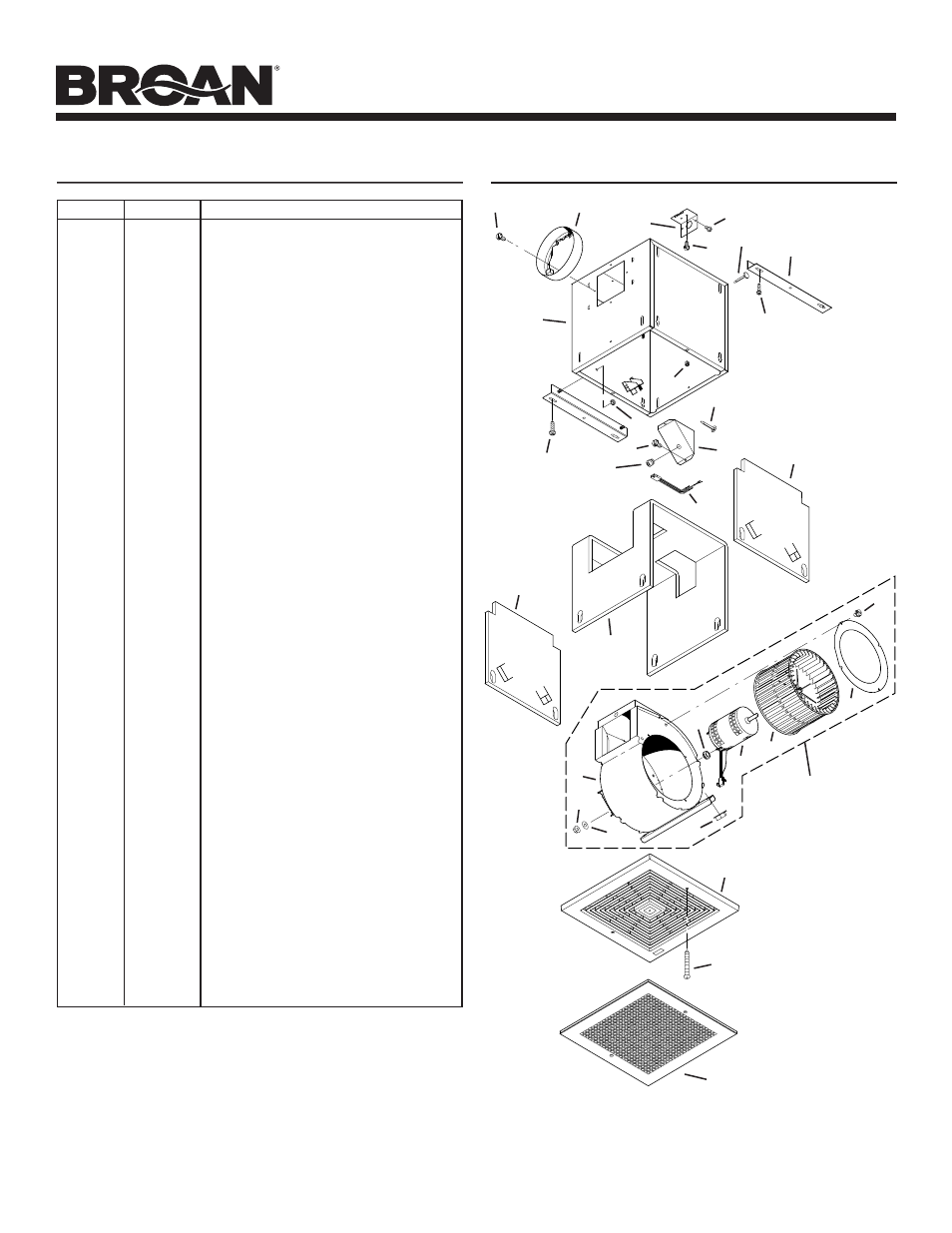

PIÈCES DE RECHANGE PIÈCES DE RECHANGE
LÉGENDE N o DE RÉF. DESCRIPTION
1 97014725 Boîtier (L100’s et L150’s)
97014726 Boîtier (L200’s à L300’s)
2 97014728 Support (2 oblig.)
3 97014760 Registre (diam. 6 po)
97014761 Registre (diam. 8 po)
4 99150415 Vis, 8-18 x ¼ (12 oblig.)*
5 98005513 Couvercle de la boîte de câblage
6 99400035 Réducteur de tension
7 98005512 Plaque de câblage
8 99150471 Vis de terre, 10-32 x ½ (2 oblig.)
9 97014774 Volute (L100’s et L150’s)
97014775 Volute (L200’ à L300’s)
10 98009399 Bague d’arrivée
11 99110805 Roue de soufflerie
12 99080481 Moteur (L100 et L100MG)
99080482 Moteur (L150 et L150MG)
99080483 Moteur (L200 et L200MG)
99080484 Moteur (L250 et L250MG)
99080485 Moteur (L300 et L300MG)
99080493 Moteur (L100C)
99080494 Moteur (L150C)
99080495 Moteur (L200C)
99080496 Moteur (L250C)
99080497 Moteur (L300C)
99080503 Moteur (L100EX)
99080504 Moteur (L150EX)
99080505 Moteur (L200EX)
99080506 Moteur (L250EX)
99080507 Moteur (L300EX)
13 99260558 Écrou, 8-32 ( 4 oblig.)*
14 99250959 Rondelle (4 oblig.)*
15 99100491 Bague d’étoupe (4 oblig.)*
9-15 Soufflerie, ensemble (inclut n o légende
9 à 15)
97014800 (L100 et L100MG)
97014801 (L150 et L150MG)
97014802 (L200 et L200MG)
97014803 (L250 etL250MG)
97014804 (L300 et L300MG)
97014878 (L100C)
97014879 (L150C)
97014880 (L200C)
97014881 (L250C)
97014882 (L300C)
97014888 (L100EX)
97014889 (L150EX)
97014890 (L200EX)
97014891 (L250EX)
97014892 (L300EX)
16 99260477 Écrou, ¼-20 (6 oblig.)*
17 97006039 Harnais à fils
18 99500390 Enveloppe isolante
19 99500391 Isolant latéral (2 oblig.)
20 99420466 Pince de montage d’isolant
21 99110807 Grille en polymère
22 98009416 Grille en métal (modèles avec suffixe “MG”)
23 99420470 Écrou de grille (2 oblig.)
24 99150472 Vis de fixation de grille (2 oblig.)
25 99150591 Vis, 10-16 x 7/8 (4 oblig.)*
Commander les pièces de rechange par numéro de référence et non à
l’aide du numéro de légende.
* Visserie standard - peut être achetée localement.
99042810B
ENSEMBLE DE
SOUFFLERIE
LOSONE SELECT ® SÉRIE L100 • SÉRIE L150
SÉRIE L200 • SÉRIE L250 • SÉRIE L300
