AX-M
MANUAL DEL USUARIO / USER’S MANUAL
D.A.S. AUDIO S.A. www.dasaudio.com
C/ Islas Baleares, 24 - 46988 - Fuente del Jarro. Valencia - SPAIN - Tel. 96 134 05 25 - Tel. Intl. +34 96 134 08 60 - Fax +34 96 134 06 07
Precauciones de Seguridad
Los AX-M han sido diseñados
para ser utilizados en vertical, cualquier
otra
posición puede provocar
problemas de seguridad en el
conjunto.
Los tacos suministrados son para
uso en paredes de ladrillo, para
cualquier
otro material deberá
proveerse de los tacos adecuados.
D.A.S. Audio no se respon-
sabilizará de usos no recomendados
de este soporte, ya sea la no
utilización de los tacos o tornillos
suministrados, o la sujeción de la caja
a superficies que no tengan suficiente
resistencia a la tracción, como son
escayola y yeso, por ejemplo.
Contacte con un instalador
autorizado si tiene cualquier duda.
Instrucciones de montaje
1.- Marcar en la pared los seis orificios
a realizar en la pared, ayudándose de
la plantilla situada en el reverso de esta
hoja.
2.- Realizar los orificios y colocar los
tacos (A).
3.- Colocar en posición el soporte y
atornillar 5 de los 6 tornillos de cabeza
hexagonal (B).
4.- Asegurar un extremo del cable al
soporte utilizando el sexto tornillo de
cabeza hexagonal.
5.- Encarar las dos roscas inferiores de
la caja con los orificios de la chapa
base (C) y atornillar los dos tornillos M6
con sus arandelas utilizando la llave
Allen, incluida en el conjunto, y 2
arandelas Grower.
6.- Direccionar la caja en la posición
adecuada y proceder a asegurarla con
los dos espárragos (D) y el apriete del
tornillo (E).
7.- Asegurar el extremo libre del cable
al orificio de la base (F) del
AX-M
impidiendo la extracción accidental de
la caja.
Contenido
1x AX-M
2x tornillos M6x16 DIN 912
2x arandelas M6 DIN 7980 (Grower)
6x tornillos ø6x40 DIN 571
6x tacos Nylon nº8
1x llave Allen nº5
1x llave Allen nº4

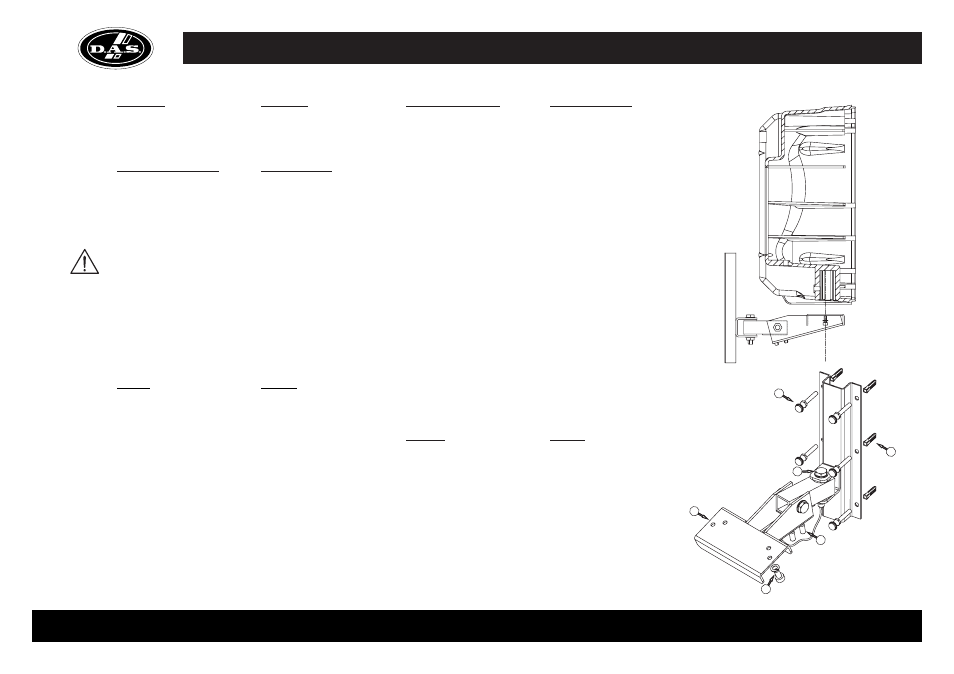

Mounting instructions
1.- Mark the 6 holes on the wall using
the template provided on this page.
2.- Drill the six holes and insert the wall
plugs (A).
3.- Set the bracket into position and
tighten 5 of the 6 hexagonal-headed
screws (B).
4.- Affix an end of the cable to the
bracket using the sixth hexagonal-
headed screw.
5.- Mount the cabinet onto the AX-M in
the desired position, using the screws
and washers provided (C). Tighten
screws with the suitable Allen
screwdriver.
6.- Angle the cabinet in the desired
position and proceed to secure it by
tightening screws (D) with the suitable
Allen (hex) wrench and tighten screw
(E).
7.- Affix the free end of the cable to the
hole in (F).
Contents
1x AX-M
2x M6x16 DIN 912 screws
2x M6 DIN 7980 (Grower) washers
6x ø6x40 DIN 571 screws
6x n.8 wall plugs
1x n.4 Allen wrench
1x n.5 Allen wrench
Safety Precautions
The AX-M bracket has been
designed to be wall mounted in the
vertical position only. Any other
position is a safety hazard.
Wall plugs provided are to be
used in brick walls only. For other wall
materials, source the suitable wall plug
before use.
D.A.S. Audio is not responsible
for use other than the recommended.
Use only the screws and wall plugs
supplied on surfaces that will provide
sufficient support. Do not use on
surfaces such as plaster, and gypsum.
Contact a licensed rigger if there
is any doubt.
Garantía
Todos nuestros productos están
garantizados por un periodo de 24
meses desde la fecha de compra.
Las garantías sólo serán válidas si
son por un defecto de fabricación y
en ningún caso por un uso
incorrecto
del producto. La
reparación en garantía cubre la
reposición
de las partes
defectuosas. Otros cargos como
portes y seguros, son a cargo del
comprador en todos los casos. Para
solicitar reparación en garantía es
imprescindible que el producto no
haya sido previamente manipulado e
incluir una fotocopia de la factura de
compra.
Warranty
All D.A .S. products are
w a r r a n t i e d a g a i n s t a n y
manufacturing defect for a period
of 2 years from date of purchase.
The warranty excludes damage
from incorrect use of the product. All
warranty repairs must be exclusively
undertaken by the factory or any of
its authorized service centers. To
claim a warranty repair, do not open
or intend to repair the product.
Return the damaged unit, at
shippers risk and freight prepaid, to
the nearest service center with a
copy of the purchase invoice.
Introducción
El soporte de pared AX-M está
diseñado para los productos: DR-108 y
DR-108A.
Introduction
The AX-M wall mounting brackets
is designed for: DR-108, and DR-108A.
C
D
F
B
A
E
