Conmutador de modo de funcionamiento (C)
Salidas de altavoces (A)
Selector de sensibilidad (D)
Interruptor de tierra (E)
Cable de red (F)
Rejillas de entrada de aire (G)
Entradas (B)
Este conmutador permite elegir entre modo
estéreo, paralelo o puente. El modo estéreo es el
habitual de un amplificador y el que está ajustado por
defecto, de manera que la señal de entrada A
alimenta el canal A y la señal de entrada B el canal B.
En modo paralelo se alimentan los dos canales
del amplificador con la señal que le entra al canal
A. La entrada del canal B no quedará
desconectada, por lo que puede usarse para 'link'.
Use el modo puente (bridge) para usar la potencia
de los dos canales en una sola salida. Consulte el
apéndice de utilización en modo puente.
La conexión de altavoces a cada salida se realiza
a través de un par de bornas roja y negra para cada
canal. En
, y , también se
dispone de .
Para , la polaridad está claramente
indicada: rojo (+) y negro (-).
En el Speakon situado abajo las asignaciones de
pines son:
Canal A : +1 / -1
Canal B : +2 / -2
Puente (bridge) : +1 /+2
En el Speakon situado arriba las asignaciones de
pines son:
Canal B : +1 / -1
PS-800 PS-1400 PS-2400
conectores Speakon
las bornas
Se dispone de entradas XLR y Jack en cada canal
del amplificador.
La impedancia nominal de entrada es de 20k
ohmios en modo balanceado y 10k ohmios en modo
no-balanceado.
La polaridad sigue la norma AES14-1992 (ANSI
S4.48-1992):
Pin 1 (XLR) o 'Sleeve' (Jack): GND (Masa)
Pin 2 (XLR) o 'Tip' (Jack): (+) Señal no invertida
Pin 3 (XLR) o 'Ring' (Jack): (-) Señal invertida
Este interruptor permite seleccionar entre tres
posibles valores la sensibilidad del amplificador:
0.775V, 1V y 1.44V.
Como en el caso de las rejas de la parte frontal,
deben estar siempre libres de obstrucción, polvo u
objetos que impidan la libre circulación de aire.
Este interruptor se utiliza para evitar bucles de
tierra. Si se detecta el bucle, se pone a 'OFF'.
La conexión del amplificador a la red eléctrica se
realiza a través del conector tipo IEC320-C14
Sin embargo, en el
cable no es desmontable
El cable de conexión a red posee en su interior
tres conductores debidamente aislados, uno de ellos
para la conexión a tierra.
. En el
propio conector se encuentra el portafusible y el
fusible correspondiente.
.
PS-2400

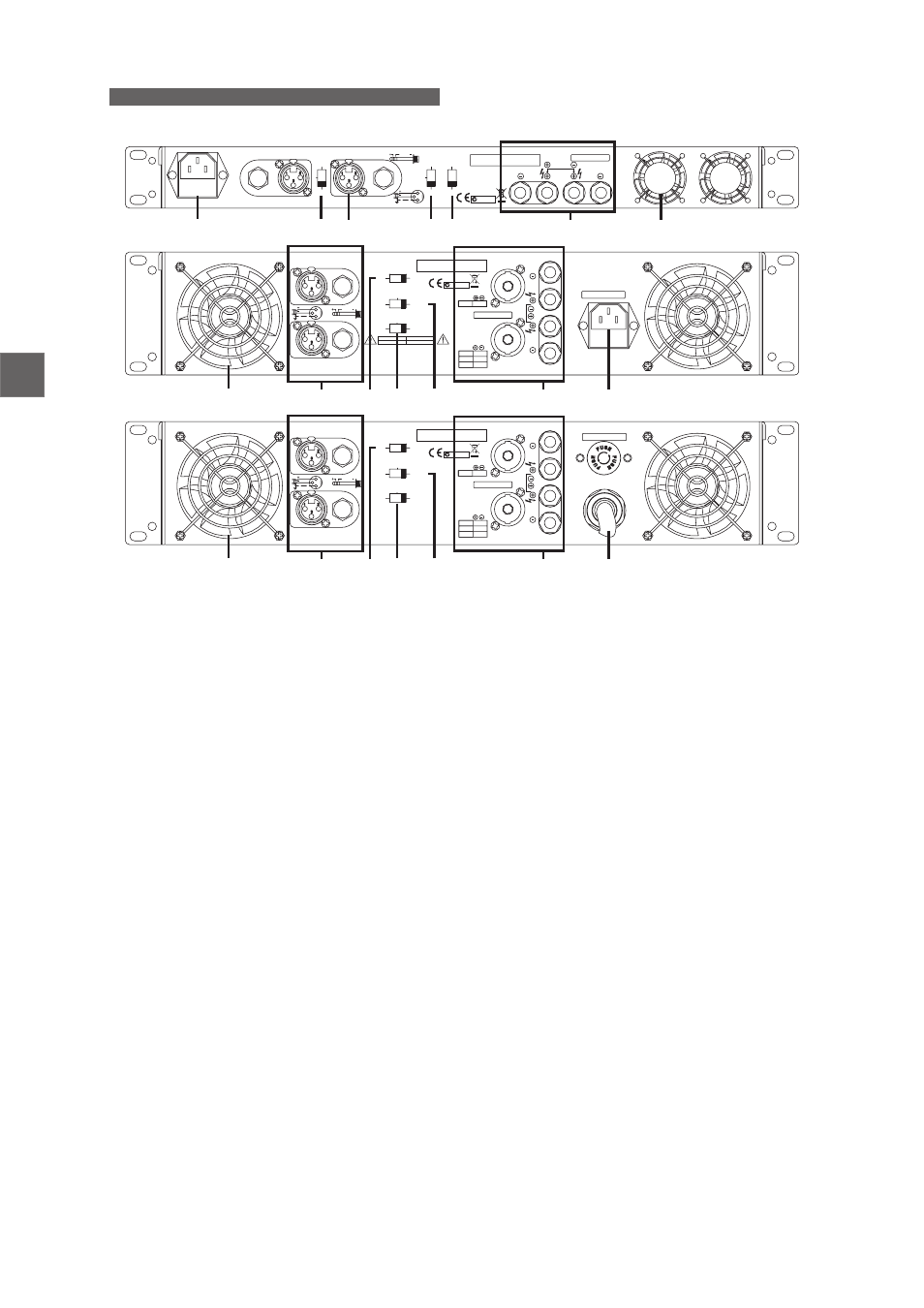

DESCRIPCIÓN DEL PANEL POSTERIOR
FOR CONTINUED PROTECTION AGAINST RISK
OF FIRE REPLACE ONLY WITH THE SAME TYPE
PS-800, PS-1400
PS-2400
PS-200, PS-400
B A G F
STEREO 0.775V ON
N1918
CH B INPUT
CH A INPUT
PARALLEL
1.0V
SENSITIVITY
BRIDGE 1.44V OFF
CH A CH B
BRIDGE
GROUND
GND
GND
COLD
COLD
HOT
HOT 2 3
1 FOR CONTINUED PROTECTION AGAINST RISK OF FIRE, REPLACE ONLY WITH THE SAME FUSE TYPE
SPEAKER OUTPUT
C E D
CH
B
CH
A
BRIDGE
CH A
CH B
BRIDGE 1+
2+
1+ 1-
2-
2+
SPEAKER OUTPUT
WARNING: TO REDUCE RISK OF FIRE OR ELECTRIC SHOCK
DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE
VER MANUAL DE INSTRUCCIONES PARA LA CONEXIÓN
REFER TO INSTRUCTIONS MANUAL FOR CONNECTION
ANSCHLUSSWEISE BITTE DER ANLEITUNG ENTNEHMEN
VOIR MANUEL D'INSTRUCTIONS POUR LA CONNEXION
CH A INPUT
CH B INPUT
D.A.S. AUDIO S.A. (VALENCIA) SPAIN
MADE IN CHINA
1.0V
STEREO
SENSITIVITY
MODE
GROUND
0.775V
BRIDGE
OFF
1.44V
PARALLEL
ON
S.N.
FOR CONTINUED PROTECTION AGAINST RISK
OF FIRE REPLACE ONLY WITH THE SAME TYPE
CH B 1+ 1-
CAUTION ATTENTION
RISK OF ELECTRIC SHOCK DO NOT OPEN DANGER D’ELECTROCUTION NE PAS OUVRIR
GND
COLD HOT
GND
COLD
HOT 2 3
1
N1918
B A F G C E D
CH
B
CH
A
BRIDGE
CH A
CH B
BRIDGE 1+
2+
1+ 1-
2-
2+
SPEAKER OUTPUT
CH A INPUT
CH B INPUT
D.A.S. AUDIO S.A. (VALENCIA) SPAIN
MADE IN CHINA
1.0V
STEREO
SENSITIVITY
MODE
GROUND
0.775V
BRIDGE
OFF
1.44V
PARALLEL
ON
S.N.
CH B 1+ 1-
GND
COLD HOT
GND
COLD HOT 2
3 1
N1918
B A F G C E D
4
ES
Manual del Usuario / PS / User’s Manual
