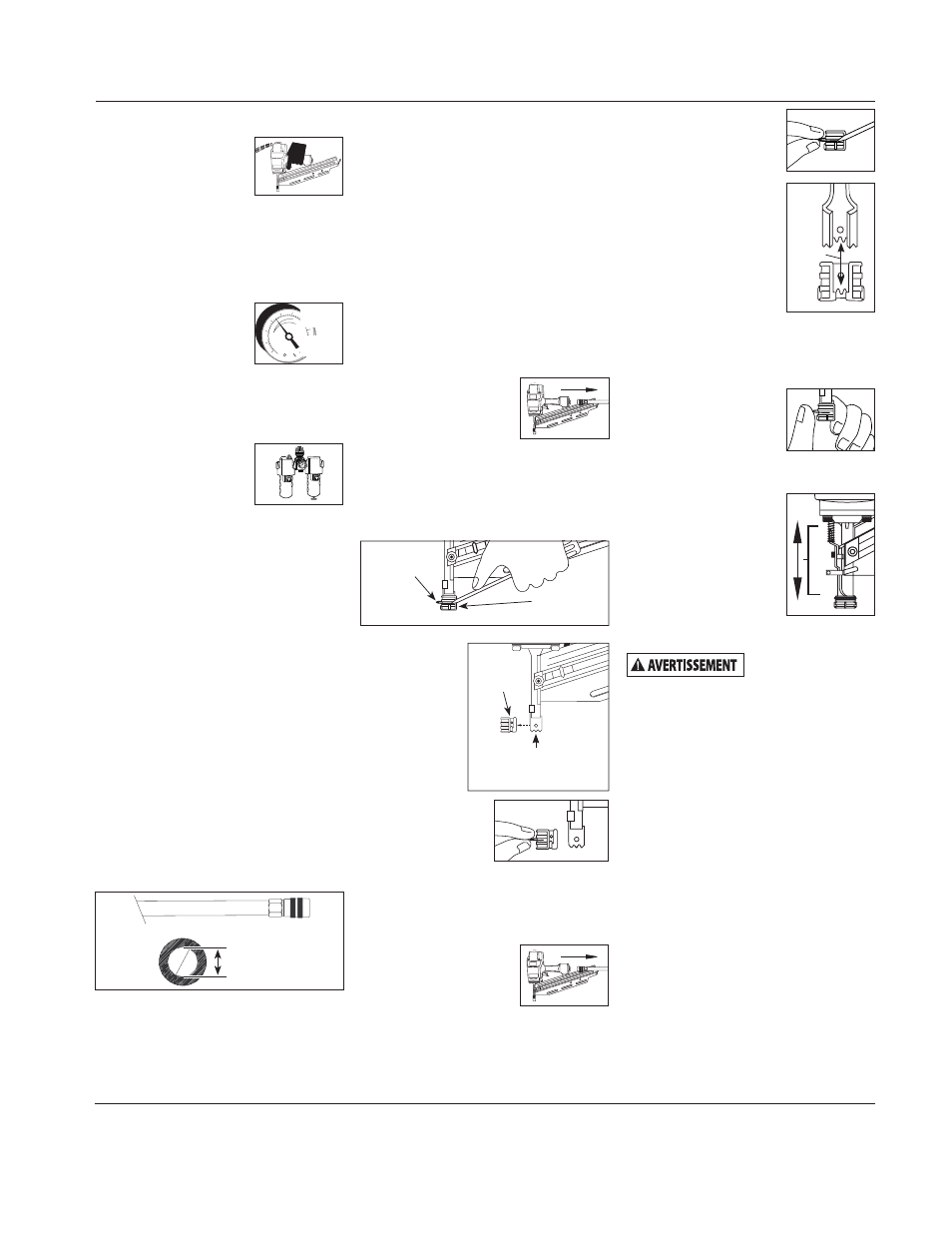

background image

3. Après l’addition

d’huile, faire
fonctionner
brièvement l'outil.
Enlever tout excès d’huile sortant
par le déflecteur d’échappement.

BRANCHEMENT RECOMMANDÉ

Le branchement recommandé est
illustré ci-dessous.

1. Le compresseur

d’air doit conserver
un minimum de
483 kPa pendant
l’utilisation de l'outil. L’alimentation
d’air insuffisante peut réduire la
puissance de l'outil et peut affecter
l’efficacité de l’enfoncement.

2. Un graisseur peut être

utilisé pour fournir
la circulation d’huile
à travers l'outil. Un
filtre peut être utilisé pour enlever
les matières liquides et solides qui
peuvent encrasser les pièces internes
de l'outil.

3. Toujours utiliser des tuyaux

d'admission d'air d'une pression
nominale minimum égale ou plus
grande que la pression de la source
d'alimentation si un régulateur cesse
de fonctionner correctement ou de
1 034 kPa, selon la pression la plus
élevée. Utiliser un tuyau d'air de
9,5 mm (3/8 po) pour les longueurs
jusqu'à 15 m (50 pieds). Utiliser les
tuyaux d’air de 12,7mm (1/2 po)
pour 15m ou plus. Pour un meilleur
rendement, installer un bouchon
rapide de 9,5mm (3/8 po) avec (filets
d’1/4 po NPT) un diamètre intérieur
de .315 (8mm) sur l'outil et un
raccord rapide de 9,5mm (3/8 po) sur
le tuyau.

4. Utiliser un régulateur de pression sur

le compresseur avec une pression de
service de 0 - 862 kPa. Un régulateur
de pression est indispensable pour
maintenir la pression de service de
l'outil entre 483 et 827 kPa.

BUSE NON-GÂCHEUSE POUR
TERRASSES

La buse non-gâcheuse pour terrasses
est conçue pour éliminer les marques
causées par le mécanisme de
déclenchement par contact (WCE)
dentelé. Vous pouvez enlever la buse
non-gâcheuse au besoin (Voir la section
ENLEVER LA BUSE NON-GâCHEUSE
POUR TERRASSES). Utiliser l’outil dans
le mode cycle unique (voir les modes de
fonctionnement) lorsque la buse non-
gâcheuse soit en place.

ENLEVER LA BUSE NON-GÂCHEUSE
POUR TERRASSES

1. Débrancher la source

d’air de la cloueuse.

2. Enlever toutes les attaches du

chargeur (Voir DÉCHARGER LA
CLOUEUSE).

3. Enlever la bague de retenue de la

buse non-gâcheuse.

4. Décoller la

buse non-
gâcheuse du
mécanisme
de
déclenche-
ment par
contact.

5. Remplacer la

bague de retenue
sur la buse
non-gâcheuse
et entreposer
la buse dans un endroit sûr pour
l’usage dans le futur.

INSTALLER LA BUSE NON-GÂCHEUSE

1. Débrancher la source

d’air de la cloueuse.

2. Enlever toutes les attahces du

chargeur (Voir DÉCHARGER LA
CLOUEUSE).

483 kPa
Min.

827 bar
Max.

15-Fr

IFN21950

MODE D’EMPLOI (Suite)

3. Enlever la bague de

retenue de la buse
non-gâcheuse.

4. Placer la buse

non-gâcheuse
soigneusement sur le
bout du mécanisme
de déclenchement par
contact. Positionner la
buse sur le mécanisme
de déclenchement
par contact (WCE) en
s’assurant que les rayures dentelées
de chaque pièce soient alignées et
serrées ensembles.

5. Positionner la bague

de retenue sur la
buse non-gâcheuse et
appuyer fermement
pour le mettre en
place.

6. Vérifier que le

mécanisme de
déclenche-ment par
contact (WCE) et la
gâchette se déplacent
librement sans collage
ou coinçage.

MODE D’OPÉRATION

Toujours

déterminer le mode

d’opération avant d’utiliser l'outil.
Sinon, il y a risque de mort ou blessures
graves.

MODE À CYCLE UNIQUE

Lorsque la gâchette noire est
installée, la cloueuse est dans le
mode cycle unique. Cette méthode
est recommandée lorsque le
placement pécis du clous est requis. Le
fonctionnement dans ce mode nécessite
que la gâchette soit tirée chaque fois
qu’un clou soit enfonçé. La cloueuse
peut être actionnée en appuyant le
mécanisme de déclenchement par
contact (WCE) contre la surface de
travaille et ensuite en tirant sur la
gâchette.

La gâchette doit être relâchée après
l’enfoncement de chaque attache pour
le permettre de se réenclencher.

1034 kPa ou plus

9,5 mm (3/8 po) I.D.

Bague De

Retenue

Buse Non-
Gâcheuse

Mécanisme De

Déclenchement

Par Contact

Buse
Non-
Gâcheuse

Rayures
