Conexión del cable de alimentación

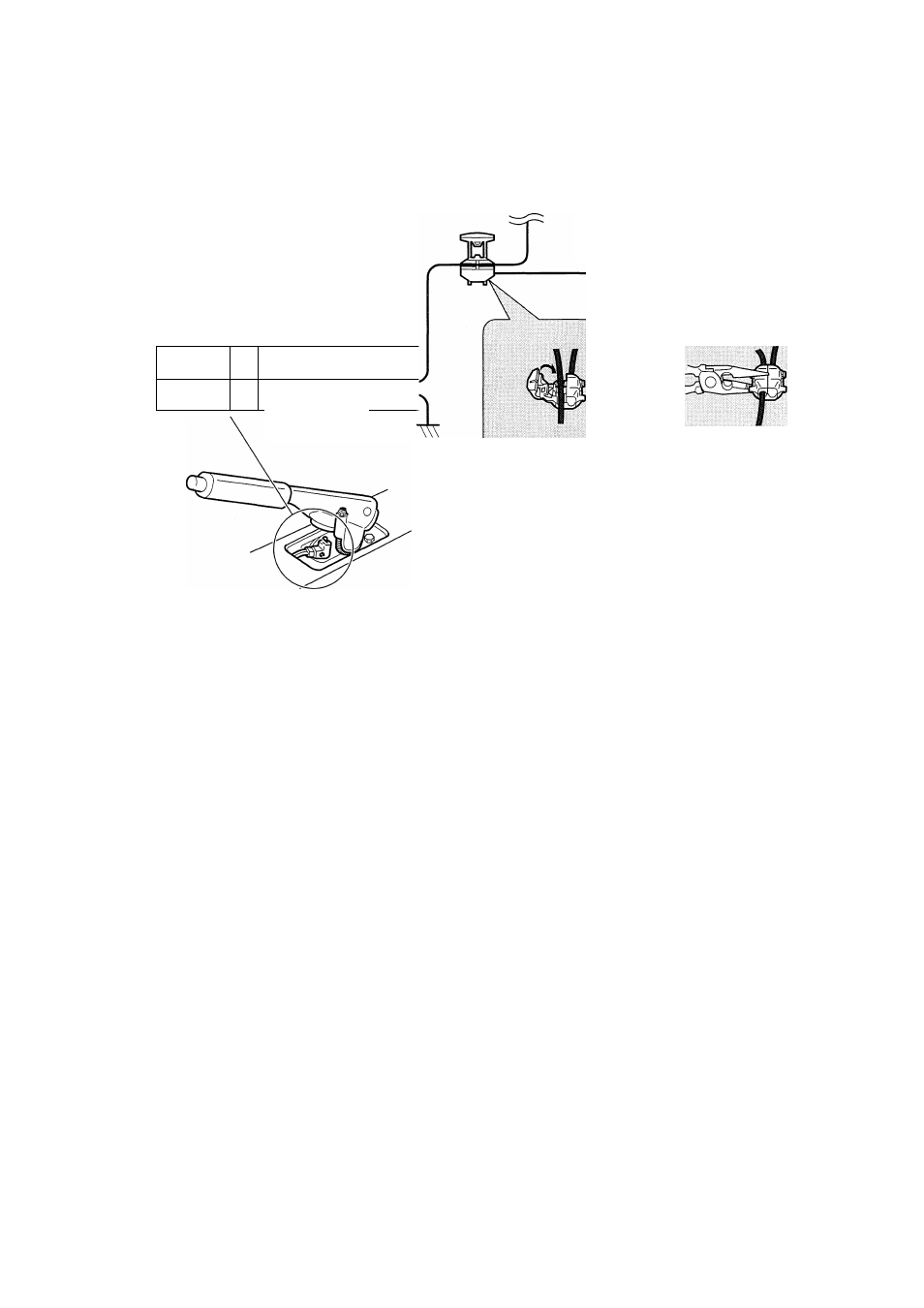

Interruptor del freno de mano
íQ\
Lado de alimentación
(S)
Lado de masa
Azul/amarillo
Se utiliza para detectar el estado ON/OFF del
debe conectarse al lado de alimentación del ii
Método de conexión
Apriete el cable del Apriete
lado de alimentación firmemente con
del interruptor del alicates de punta
freno de mano. de aguja.
Nota:
• La posición del freno de estacionamiento
depende del modelo del vehículo. Para conocer
detalles, consulte el manual del propietario
del vehículo o a su concesionario.
>
Amarillo
Al terminal con suministro constante de
electricidad, independientemente de la posición
del interruptor de encendido.
Rojo
Al terminal de energía eléctrica controlado por el
interruptor de encendido del vehículo (12 V CC.)
ON/OFF.
Portafusible
Resistencia de fusible
Anaranjado
Para iluminar el terminal de interruptor. Resistencia de fusible
Amarillo/negro
Si utiliza un teléfono celular, conéctelo por el cable
de enmudecimiento de audio del teléfono celular.
Si no, mantenga el enmudecimiento de audio libre
de cualquier conexión.
Negro (masa)
A la carrocería del veículo (parte metálica).
