( Italiano }
PRIMA DELL’USO
• Grazie per aver acquistato questo prodotto PIONEER.
• Prima di utilizzare queste casse acustiche, leggere attentamente le istruzioni
per l’uso in modo da sapere come renderne ottimali le prestazioni. Dopo aver
letto le istruzioni, conservarle in luogo facilmente accessibile in caso di necessità.
• L’impedenza nominale di queste casse acustiche è di 8 Ohms. Esse devono
essere perciò collegate ad un amplificatore stereofonico che accetti tale tipo
di carico (le impedenze minima e massima accettate dall’amplificatore sono
riportate generalmente accanto alle uscite degli altoparlanti : "per esempio 4-
16Í2" 0 "6-16 Q").
• Al fine di evitare danni alle casse acustiche in seguito ad un sovraccarico di
potenza elettrica, prendere le seguenti precauzioni :
o Non fornire alle casse acustiche una potenza superiore a quella massima
autorizzata (vedi la scheda tecnica).
o Qualsiasi collegamento d’un apparecchio della catena audio (lettore CD,
tuner...) messo sotto o fuori tensione dev’essere effettuato dopo aver
messo fuori tensione l’amplificatore o perlomeno con le uscite altoparlanti
interrotte (se l’amplificatore lo consente). In caso contrario i rumori parassiti
provocati da tali manipolazioni raggiungono le casse acustiche e possono
danneggiare gli altoparlanti per toni alti.
O Volendo rinforzare determinate frequenze per mezzo d’un equalizzatore
grafico 0 di correttori dei toni bassi e alti, fare attenzione a non spingere
eccessivamente il volume dell’amplificatore poiché in tal caso si raggiungerà
più rapidamente il sovraccarico delle casse acustiche.
O Non forzare un amplificatore di potenza debole a produrre un livello
sonoro elevato perché in tal caso la distorsione armonica aumenta
rapidamente, con conseguenze dannose per gli altoparlanti dei toni alti.
• Evitare di toccare le membrane e le sospensioni degli altoparlanti perché sono
fragili.
3. Collegare i cavi ai morsetti di uscita altoparlanti dell’amplificatore. Collegare
il cavo lato sotto tensione al morsetto "+" e quello lato neutro al morsetto
Gli altoparlanti di queste casse acustiche sono schermati magneticamente.
Per tale ragione, se le casse si trovano troppo vicine ad uno schermo
televisivo, si può verificare un appannamento dei colori. In tal caso,
interrompere l’alimentazione del televisore e rimetterlo quindi sotto tensione
dopo 15 a 30 minuti. Se il problema persiste, allontanare le casse
acustiche dal televisore.
PRECAUZIONI RIGUARDANTI L’INSTALLAZIONE
•Non installare queste casse acustiche nelle vicinanze d’un forno o d’un
apparecchio di riscaldamento. Evitare ugualmente l’esposizione agli intensi raggi
del sole. Tali temperature elevate possono provocare una deformazione della
struttura del mobile e nuocere ai suoni.
•Queste casse acustiche sono pesanti e fragili percui è pericoloso installarle
in una posizione instabile.
•Per una riproduzione sonora ottimale delle alte frequenze, gli altoparlanti per
toni alti devono trovarsi all’altezza delle orecchie dell’ascoltatore. Per le basse
frequenze è possibile aumentare il livello dei toni bassi ponendo le casse
acustiche vicino ad una parete (l’aumento massimo si ottiene con una posizione
nell’angolo del locale d’ascolto).
COLLEGAMENTI
1. Interrompere l’alimentazione dell’amplificatore (QFF).
2. Collegare i cavi ai morsetti d’ingresso nella parte posteriore delle casse
acustiche. Collegare il cavo lato neutro al morsetto e quello lato sotto tensione
al morsetto "-r". Non dimenticare che il morsetto d’ingresso rosso ha una polarità
positiva e che il morsetto d’ingresso nero ha una polarità negativa.

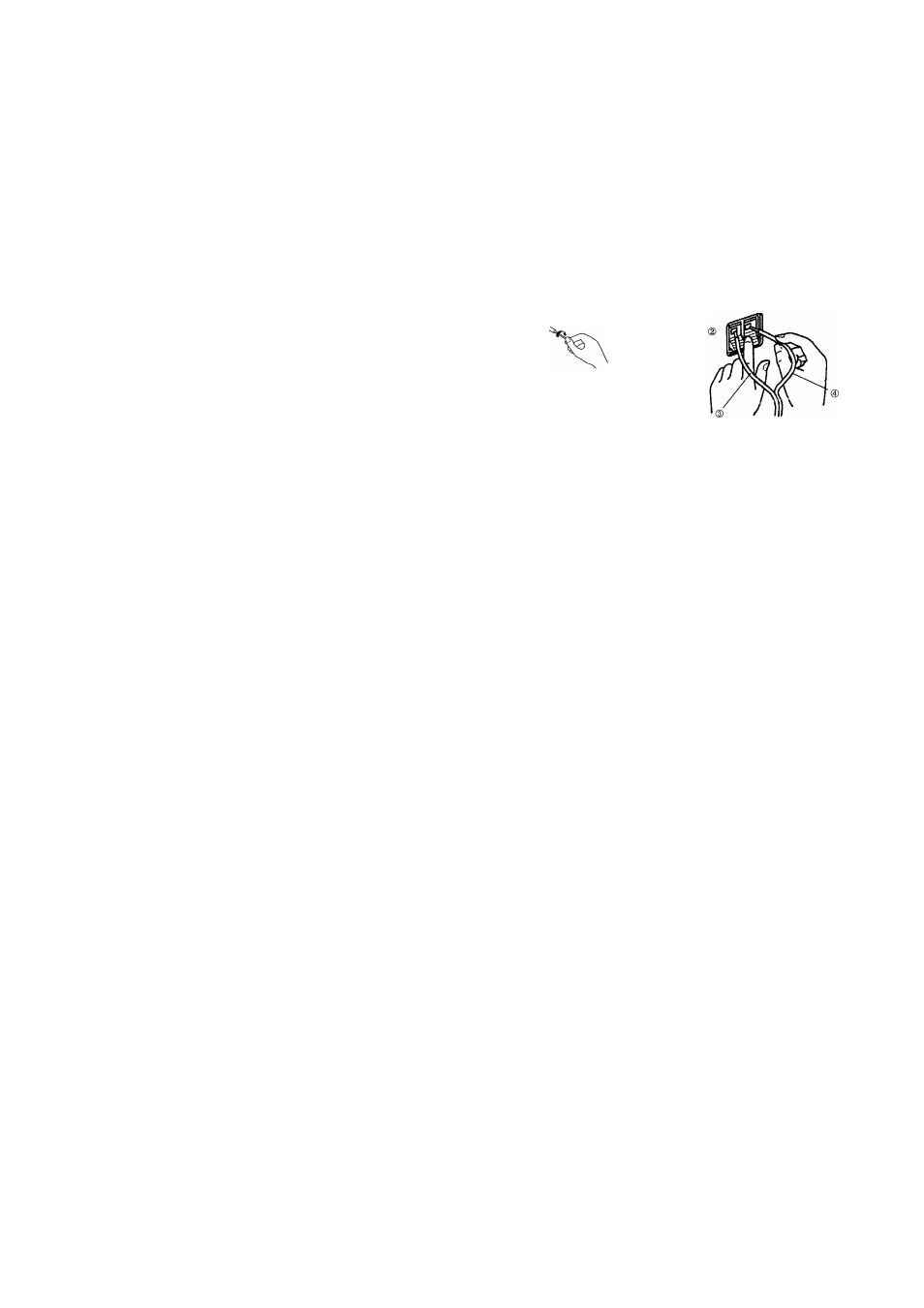

(3) Spelare dell’isolante la
punta del cavo e torcere
l’insieme di conduttori.
(D Abbassare la levetta del terminale
di ingresso e inserire la punta del cavo
nel foro, dopodiché rilasciare la levetta
in modo che ritorni a scatto sulla
posizione originale.
(D Collegare il cavo
altoparlante a tensione
comune al terminale 0
® Collegare il cavo altoparlante sotto
tensione ai terminale © .
OSSERVAZIONI:
• Verificare che i cavi siano ben coiiegati ai morsetti. Un coiiegamento
incompieto può non soitanto provocare un’interruzione o una distorsione dei
suono, ma anche un corto circuito e un guasto aii’ampiificatore.
• Se i cavi di una deiie casse acustiche sono stati coiiegati senza rispettare ie
poiarità, neii’ascoitare una registrazione stereo constaterete che i toni bassi
sono attenuati e che i’immagine stereo situata normaimente tra ie due casse ,
è inesistente.
MANUTENZIONE DEL MOBILE
• Per pulire la polvere e lo sporco usare uno straccio per lucidare.
• Se il mobile è molto sporco, pulire con uno straccio tenero inumidito in un
detersivo neutro diluito da cinque a sei volte nell’acqua e pulire quindi di
nuovo con uno straccio asciutto. Non usare diluente, benzina, bombolette spray
e altri prodotti chimici sui mobili o nelle loro vicinanze perché se ne potrebbero
deteriorare le superfici.
SCHEDA TECNICA
Cassa acustica.............................................................tipo a colonna, bass reflex
Sistema..................................................................................... 3 vie, 3 altoparlanti
Altoparlanti : Woofer..........................................................conieo da 13 em
Medium ..........................................................conioo da 7 cm
Tweeter.......................................................duomo da 2,5 cm
Impedenza nominale.......................................................................................... 8
Banda passante (-3 dB).................................................................. 40 - 20000 Hz
Sensibilità....................................................................89 dB/W a 1 m di distanza
Potenza musicale (DIN) :..................................................................................80 W
Dimensioni esterne............... ............................ 180 x 850 x 230 mm (L x A x P)
Peso................................................................................................................. 6 kg
Accessori
Istruzioni per l’uso.................................................................................................. 1
Garanzia.................................................................................................................1
Cavi....................................................................................................................... 2
OSSERVAZIONE :
Le caratteristiche e ii concetto sono soggetti a modifiche senza preavviso in
vista di migiioramenti.
Pubblicazione della Pioneer Corporation.
© 2001 Pioneer Corporation.
Tutti i diritti di riproduzione e di traduzione sono riservati.
