Aligner les portes
IMPORTANT : Nivel er d'abord l'arrière du réfrigérateur tel que
décrit dans “Fermeture des portes”.
Les portes peuvent être inégales après le nivellement du
réfrigérateur. Voir dessin 9 dans “Portes du réfrigérateur”. Les
portes sont préréglées à l'usine de façon à ce que la porte du
réfrigérateur soit plus haute que celle du congélateur d'environ
une pièce de vingt-cinq cents d'épaisseur. Lorsque les portes
sont chargées d'aliments, elles devraient être égales. Si la
hauteur des portes a besoin d'être ajustée après que les portes
sont chargées d'aliments, suivre ces étapes.
1. Utiliser une clй а douille à tête hexagonale pour ajuster les vis
de nivellement des roulettes à l'avant jusqu’à ce que les
portes soient égales. Tourner la vis de nivellement des
roulettes à l’avant vers la droite pour soulever ce côté du
réfrigérateur ou tourner la vis de nivellement vers la gauche
pour abaisser ce côté. Voir dessin 10 dans “Portes du
réfrigérateur”.
REMARQUE : Ouvrir et fermer les portes du réfrigérateur et
du congélateur après chaque ajustement pour vérifier
l’alignement des portes.
2. Ouvrir les portes et replacer la grille de la base. Aligner les
languettes d’appui de la grille avec les agrafes en métal.
Pousser la grille fermement pour qu’elle s’enclenche en
position.
REMARQUE : S’assurer de refixer la fiche technique derrière
la grille de la base.
Lire toutes les instructions avant de commencer.
IMPQRTANT : Si on doit utiliser le réfrigérateur avant qu’il soit
raccordé à la canalisation d’eau, placer la commande de la
machine à glaçons à la position OFF (arrêt).
À l’aide d’une perceuse électrique reliée à la terre, percer un
trou de
V a " (6,35 mm) dans le tuyau de canalisation d’eau
froide choisi.
Raccordement à une canalisation d’eau
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.
3. Trouver une canalisation d’eau froide verticale de
VV' (12,7 mm) à V/À' (3,18 cm) près du réfrigérateur.
IMPQRTANT :
■ S'assurer qu'il s'agit de la canalisation d'eau froide.
■ Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous.
Ainsi, l’eau ne risquera pas d’arroser la perceuse. Ceci
empêche également les sédiments qu’on trouve
normalement dans l’eau de s’accumuler dans le robinet
d’arrêt.
4. Pour déterminer la longueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inférieur à l’arrière du
réfrigérateur et le tuyau d’arrivée d’eau. Ajouter une longueur
de 7 pi (2,1 m) pour permettre le déplacement du
réfrigérateur pour le nettoyage. Utiliser un tube en cuivre de
V a (6,35 mm) de diamètre extérieur. Veiller à ce que le tube
soit coupé d’équerre aux deux extrémités.

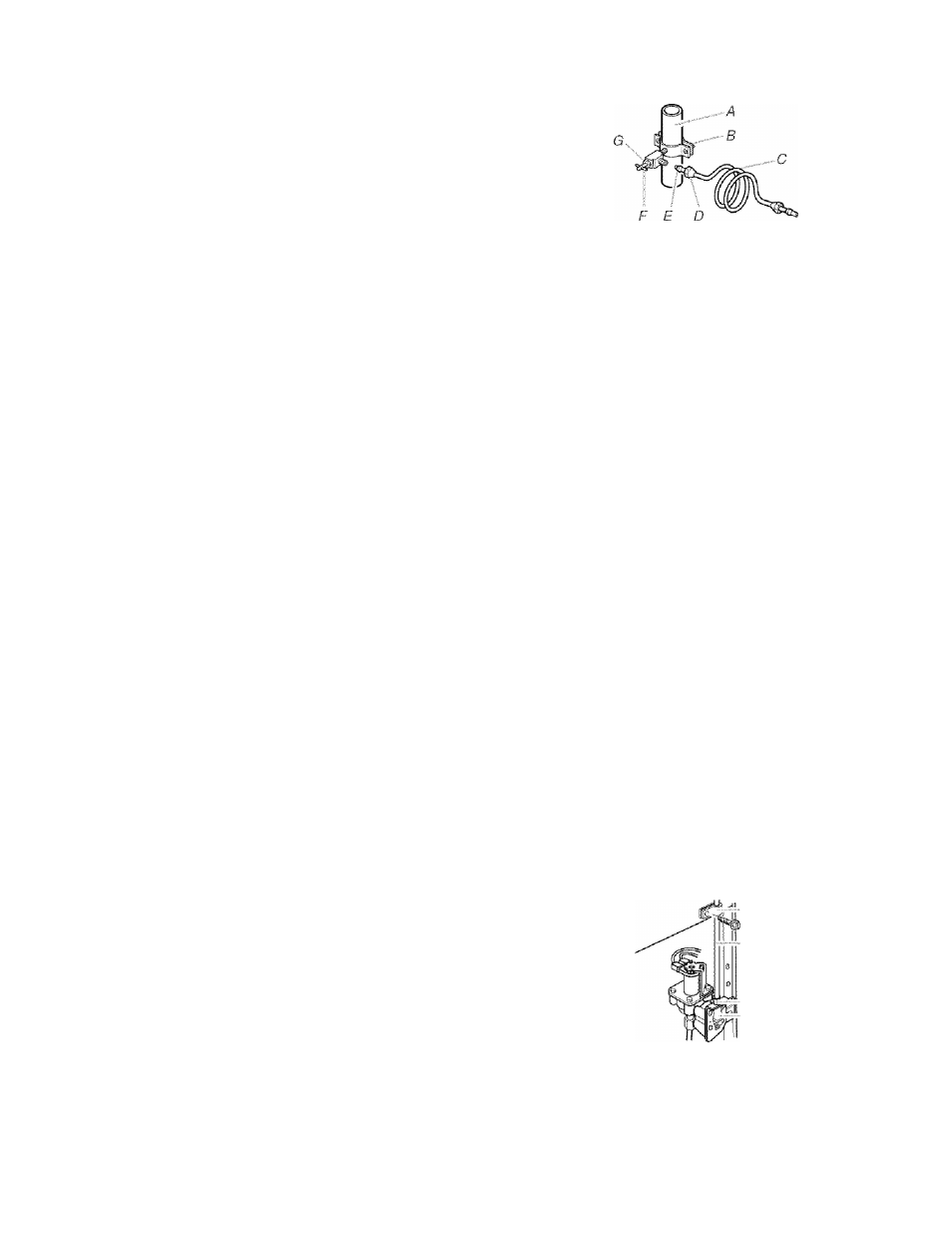

A. Canalisation d’eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression
E. Bague de compression
F. Robinet d’arrêt
G. Écrou de serrage
6 . Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la
bride de tuyau. Vérifier que le raccord du robinet est bien
engagé dans le trou de
V a " (6,35 mm) percé dans la
canalisation et que la rondelle d’étanchéité est placée sous la
bride de tuyau. Serrer l’écrou de serrage. Serrer lentement et
uniformément les vis fixant la bride de prise en charge sur le
tuyau afin d'assurer l’étanchéité de la rondelle. Ne pas serrer
excessivement car ceci pourrait provoquer l’écrasement du
tube en cuivre.
7. Enfiler l’écrou et la bague de compression sur le tube en
cuivre comme on le voit sur l’illustration. Insérer l’extrémité
du tube aussi loin que possible dans l’ouverture de sortie du
robinet. Visser l’écrou de compression sur le raccord de
sortie avec une clй а molette. Ne pas serrer excessivement.
8 . Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet principal d’arrivée d’eau. Enrouler le tube
en cuivre en spirale.
Raccordement au réfrigérateur
Style 1
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Connecter le tube en cuivre à la valve d'arrivée d’eau en
utilisant un écrou et une bague de compression tel qu’illustré.
Serrer l’écrou de compression. Ne pas serrer excessivement.
3. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le
tube au réfrigérateur tel qu'illustré. Ceci aide à éviter
d’endommager le tube lorsque le réfrigérateur est poussé
contre le mur.
4. OUVRIR le robinet d’arrêt.
5. Inspecter pour rechercher les fuites. Serrer tous les raccords
(y compris les raccordements au niveau de la valve d’entrée
d’eau) ou les écrous qui coulent.
A
A. Bride du tube
B. Tube en cuivre
C
D
C. Écrou de compression
D. Valve d'entrée d'eau
