INSTALACION
Escoja un lugar que le permita Nevar ei aire frío al área
que desea,- Las ventanas que se usen para la
instalación deben tener ia resistencia suficiente para
soportar el peso de! equipo de aire acondicionado Una
buena instalación con alendan especia! a ia correcta
posición de la unidad disminuirá la probabilidad de que
sea necesario efectuar reparaciones.
Cuando se desea enfriar más de una habitación, la
instalación es muy importante puesto que e! aire frío no
dobla esquinas. Para enfriar sus habitaciones, el aire
frío debe desplazarse desde el equipo de aire
acondicionado en una trayectoria recta.

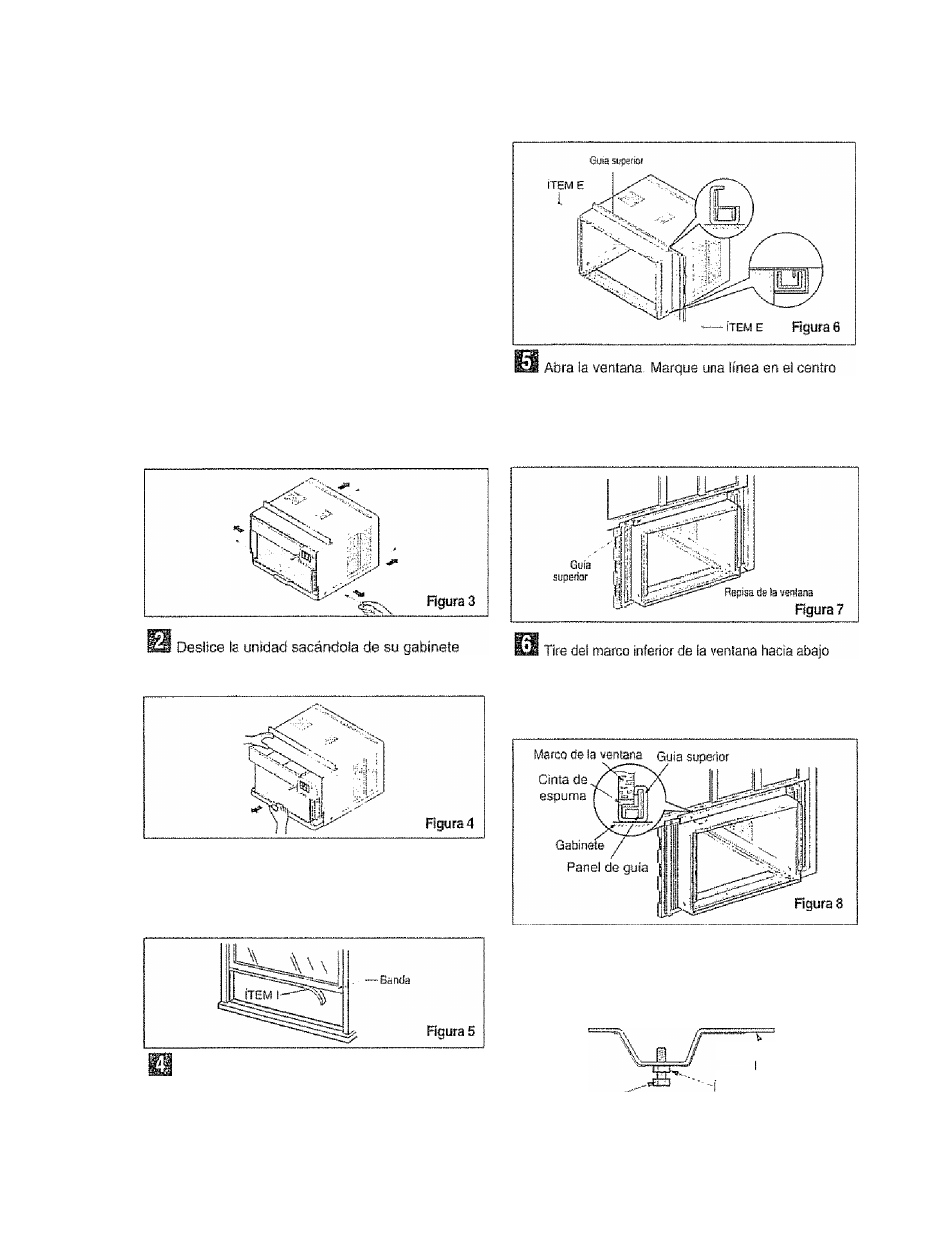

CÓMO INSTALARLO
Saque los tornillos que aseguran el gabinete
en ambos lados y en la parte posterior.
agarrando el asa del recipiente de la base y tirando
de ella hacía delante mientras sostiene el gabinete.
Corte la cinta de espuma (ITEM I) a la
extensión apropiada
Despegue el refuerzo y pegúelo en el lado de abajo
H
p I THAfcn d9 ífi vpn{rнn?н
I
4
J I i t I LA V Wrl I kCiXt .»«iy« <*
Inserte ios paneles de guía (ITEM A) en la guía
superior y las guías de marco del equipo de aire
acondicionado. Sujete las cortinas en ia unidad con
los tornillos (ÍTEM E).
de ia repisa de la ventana (o en la posición deseada
de! equipo de aíre acondicionado) Coloque
cuidadosamente el gabinete en la repisa de la ventana
y alinee la marca central en la parte frontal inferior con
la línea certtral marcada en la repisa de la ventana
detrás de la guía superior hasta que se encuentre la guia
con el marco
NOTA: No tire del marco de la ventana tan hacia abajo
que quede restringido el movimiento del panel guía.
Monte sin apretar el soporte de antepecho
usando las piezas indicadas en la Figura 9,
INTERIOR EXTERIOR
ITEM B
TEM D
ÍTEM C
Figura 9
- 3 0 -
