Aligner les portes
IMPORTANT : Niveler d'abord l'arrière du réfrigérateur tel que
décrit dans "Fermeture des portes".
Les portes peuvent être inégales après le nivellement du
réfrigérateur. Voir dessin 10. Les portes sont préréglées à l'usine
de façon à ce que ia porte du réfrigérateur soit plus haute que
celle du congélateur d'environ une pièce de vingt-cinq cents
d'épaisseur. Lorsque les portes sont chargées d'aliments, elles
devraient être égales. Si la hauteur des portes a besoin d'être
ajustée APRÈS que les portes sont chargées d'aliments, suivre
ces étapes.
1. Utiliser une clй а douille à tête hexagonale pour ajuster les vis
de nivellement des roulettes à l'avant jusqu’à ce que les
portes soient égales. Tourner la vis de nivellement des
roulettes à l’avant vers la droite pour soulever le côté du
réfrigérateur ou tourner la vis de nivellement vers la gauche
pour abaisser ce côté. Voir dessin 11.
REMARQUE : Ouvrir et fermer les portes du réfrigérateur et
du congélateur apres chaque ajustement pour vérifier
l’alignement des portes.
2. Ouvrir les portes et replacer la grille de la base. Aligner les
languettes d’appui de la grille avec les agrafes en métal.
Pousser la grille fermement pour qu’elle s’enclenche en
position.
REMARQUE : S’assurer de refixer la fiche technique derrière
la grille de la base.
Lire attentivement toutes les instructions avant de commencer.
IMPORTANT : Si on doit utiliser le réfrigérateur avant qu’il soit
raccordé à la canalisation d'eau, placer la commande de la
machine à glaçons à la position OFF (arrêt).
Raccordement à une canalisation d’eau
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.
3. Trouver une canalisation d’eau froide verticale de
V 2 " (12,7 mm) à VA" (3,18 cm) près du réfrigérateur.
IMPORTANT :
■ S'assurer qu'il s'agit de la canalisation d'eau froide.
■ Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous.
Ainsi, l’eau ne risquera pas d’arroser la perceuse. Ceci
empêche également les sédiments qu'on trouve
normalement dans l'eau de s’accumuler dans le robinet
d’arrêt.
4. Pour déterminer la longueur du tube en cuivre requise, il faut
mesurer la distance entre le point de connexion inférieur
gauche à l’arrière du réfrigérateur et le tuyau d'arrivée d’eau.
Ajouter une longueur de 7 pi (2,1 m) pour permettre le
déplacement du réfrigérateur pour le nettoyage. Utiliser un
tube en cuivre de V
4 " (6,35 mm) de diamètre extérieur. Veiller
à ce que le tube soit coupé d’équerre aux deux extrémités.
5. À l'aide d’une perceuse électrique reliée à la terre, percer un
trou de V
4 " (6,35 mm) dans le tuyau de canalisation d’eau
froide choisie.

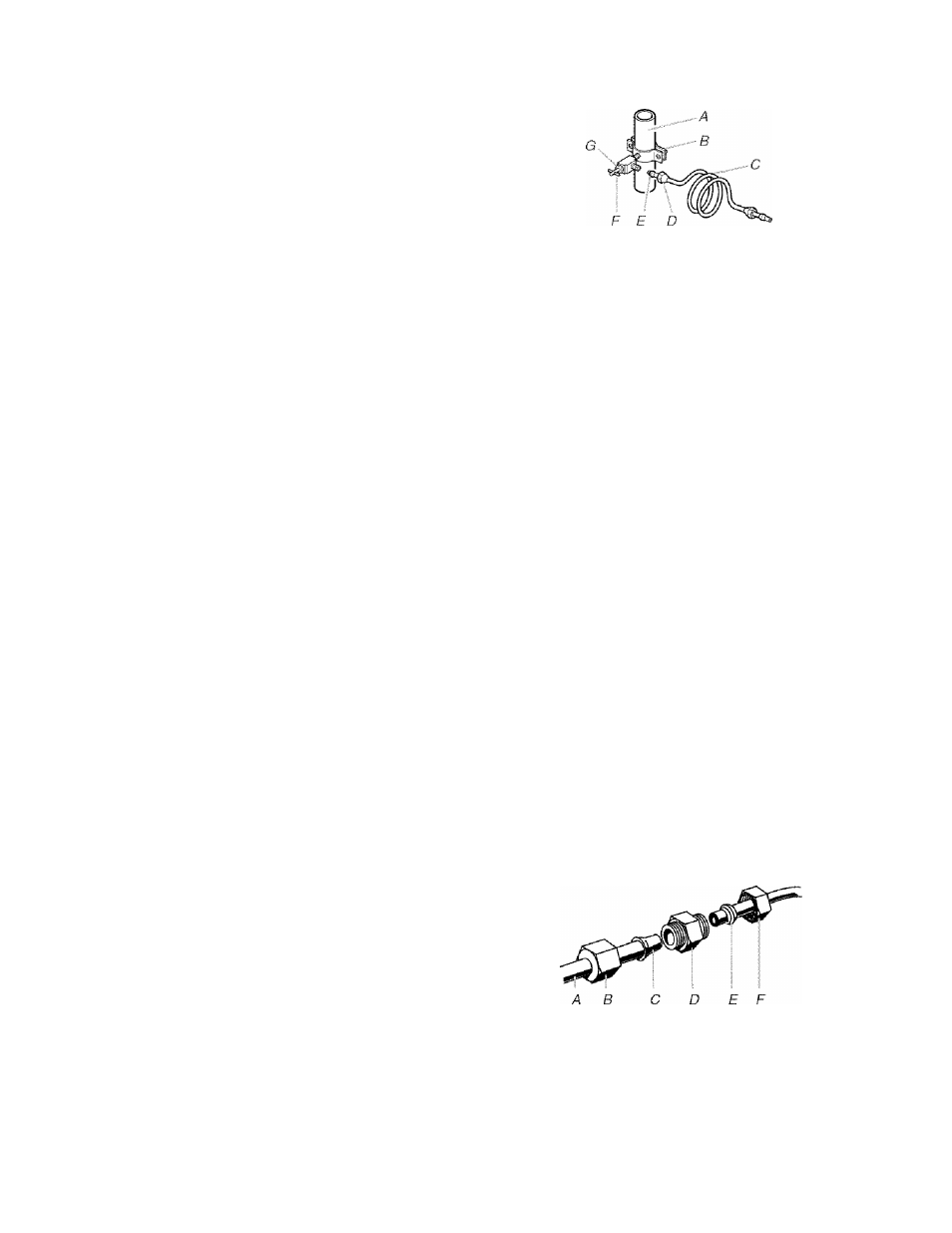

A. Canalisation d’eau froide
B. Bride de prise en charge
C. Tube en cuivre
D. Écrou de compression
E. Bague de compression
F. Robinet d’arrêt
G. Écrou de serrage
8 .
Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la
bride de prise en charge. Vérifier que le raccord du robinet est
bien engagé dans le trou de V
4 " (6,35 cm) percé dans la
canalisation et que la rondelle d’étanchéité est placée sous la
bride de prise en charge. Serrer l’écrou de serrage sur la tige
du robinet. Serrer soigneusement et uniformément les vis
fixant la bride de prise en charge sur la tuyauterie afin que la
rondelle forme une jonction étanche. Ne pas serrer
excessivement car ceci pourrait provoquer l’écrasement du
tube en cuivre.
Enfiler l’écrou et la bague de compression du raccord sur le
tube en cuivre comme on le voit sur l’illustration. Insérer
l’extrémité du tube aussi loin que possible dans l’ouverture
de sortie du robinet. Visser l’écrou du raccord de
compression sur le raccord de sortie avec une clй а molette.
Ne pas serrer excessivement.
Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d’arrivée d’eau et laisser l'eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet principal d’arrivée d’eau. Enrouler le tube
en cuivre.
Raccordement au réfrigérateur
Style!
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Enlever le ruban gommé d’expédition du tube gris, en
serpentin pour l’eau, à l’arrière du réfrigérateur.
3. Un raccord de V 4 " x 'A" est nécessaire pour connecter le
conduit pour l'eau à une canalisation d'eau existante de la
maison. Enfiler l’écrou dans le joint à l’extrémité du tube de
cuivre.
REMARQUE : Serrer l’écrou à la main. Ensuite le serrer avec
une clé deux tours de plus. Ne pas serrer excessivement.
A. Tube vers le D. Raccord (fourni)
réfrigérateur £ virole (à acheter)
B. Écrou (fourni) £ Ecrou (à acheter)
C. Renflement
OUVRIR le robinet d’arrêt.
Inspecter pour rechercher les fuites. Serrer tous les raccords
(y compris les raccordements de la valve d’entrée d’eau) ou
les écrous qui coulent.
