Instructions d'installation

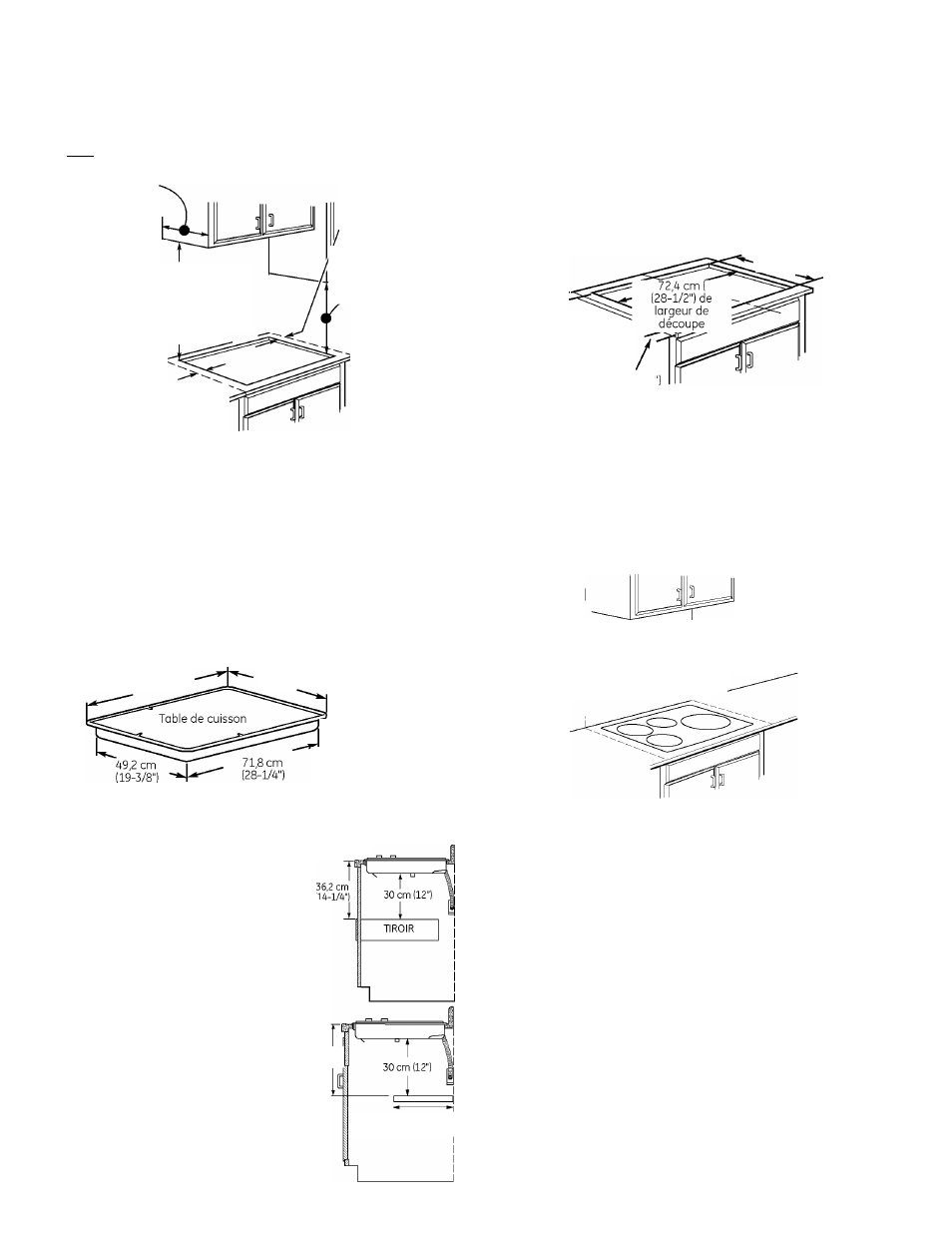

PREPARATION DE L'OUVERTURE
I 1 I L'espace libre doit avoir AU MINIMUM les
dimensions suivantes.
33 cm (13") MAX
de profondeur
des placards
supérieurs non
protégés
76 cm (30") MIN.
d'espace libre
entre le plan de
travail et la surface
supérieure non
protégée
5 cm (2") MIN. d'espace libre
sur la gauche de l'appareil
du bord de l'ouverture à la
paroi murale
5 cm (2") MIN.
d'espace libre
sur la droite de
L ''
l'appareil, du bord
de l'ouverture à la
_ paroi murale
38 cm (15") MIN. de
hauteur des deux
côtés de l'appareil,
du plan de travail
au placard le plus
proche
Si un espace iibre de 76 cm (30") entre ia surface de
cuisson et ies matériaux combustibies ou ies piocords
métoiiiques supérieurs ne peut pas être obtenu, un espace
iibre minimai de 61 cm (24") sera nécessaire et ie dessous
des piocords, au-dessus de io tobie de cuisson, devront
être protégés avec un carton d'isoiotion d'une épaisseur
supérieure à 6 mm (1/4") et recouvert d'une feuilie
metoiiique d'une épaisseur supérieure à 0,3 mm (0,0122").
ITI DIMENSIONS HORS TOUT
DE LA TABLE DE CUISSON
75,5 cm (29-3/4")
(75,9 cm [29-7/8"] SS)
54,3 cm (21-3/8")
(54,5 cm [21-1/2" SS]) au centre
jL 11,7 cm (4-5/8":
■-__ au déflecteur
¡T avant
8,3 cm (3-1/4")
à la prise d'air
arriére
H ESPACES LIBRES VERTICAUX
REMARQUE : Laissez un dégagement
verticai minimum de 30 cm (12 po)
entre ie dessus de ia tabie de cuisson
(ou une profondeur minimum de 36,2 cm
(14-1/4 po) et toute surface combustibie,
par exempie un tiroir d'armoire.
IMPORTANT : pour garantir la longévité
des composants électroniques, laissez un
espace libre minimal de 30 cm (12") pour
la circulation d'air sous le fond de la table
de cuisson. (Sauf pour une installation
au-dessus d'un four simple.) Le fond 36,2 cm
de la surface de cuisson est doté
d'orifices d'admission d'air et
d'échappement qui contribuent à
refroidir les composants. N'installez pas
d'étagère ou de compartiment sous la
table de cuisson de plus de 45,7 cm (18")
de profondeur.
45,7 cm (18") max. de |
profondeur d'étagère I
H DIMENSIONS DE LA DÉCOUPE
DANS LE PLAN DE TRAVAIL
Pour garantir la précision de la découpe, il est
préférable d'utiliser un gabarit pour effectuer
l'ouverture dans le plan de travail.
4 9 , 8 cm (19-5/8") de
profondeur de découpe
4,4 cm (1-3/4") min
entre la découpe et le
mur derrière la table de
6,4 cm (2-1/2'
min. du bord avant
de la découpe au
bord avant du
plan de travail
Utilisez un meuble support
d'au moins 75 cm (30") de large.
H
Assurez-vous que les revêtements muraux, le
plan de travail et les placards autour de la
table de cuisson peuvent supporter la chaleur
(jusqu'à 93°C [200°F]) générée par la table de
cuisson.
Les revêtements muraux,
les placards et le plan
de travail doivent être
capables de supporter
une chaleurjusqu'd 93°C
(200°F).
14
H LE FOND DE LA SURFACE DE CUISSON
EST DOTÉ D'ORIFICES D'ADMISSION
D'AIR ET D'ÉCHAPPEMENT QUI
CONTRIBUENT À REFROIDIR LES
COMPOSANTS.
nl2.7cm(5po)
i:
Laissez une profondeur
minimum de 12,7 cm
(5 po) entre la table de
cuisson et une enceinte.
REMARQUE : L'enceinte doit être construite
en bois. Aussi, un panneau d'accès est
nécessaire pour la boîte dejonction, les
supports de retenue et l'entretien ou les
réparations.
