GEA Bock HG34P CO2 - Manual (Page 25)

D
GB
F
E
25
09918-02.2015-DGbFEI
9| Dimensions and connections
SV
DV Suction line
Discharge line see technical data, Chapter 8
A Connection suction side, not lockable
1/8“ NPTF
A1 Connection suction side, lockable
7/16“ UNF
B* Connection discharge side, not lockable
1/8“ NPTF
B1 Connection discharge side, lockable
7/16“ UNF
D1 Connection oil return from oil separator
1/4“ NPTF
E Connection oil pressure gauge
1/8“ NPTF
F Oil drain M10
H Oil charge plug
1/4“ NPTF
J Oil sump heater (accessories) Ø 15 mm
K Sight glass 1 1/8“- 18 UNEF
L1 Thermal protection thermostat
1/8“ NPTF
O Connection oil level regulator 1 1/8“- 18 UNEF
SI1 Decompression valve HD
1/8“ NPTF
SI2 Decompression valve ND
1/8“ NPTF
* = only with additional adapter possible
Dimensions in mm

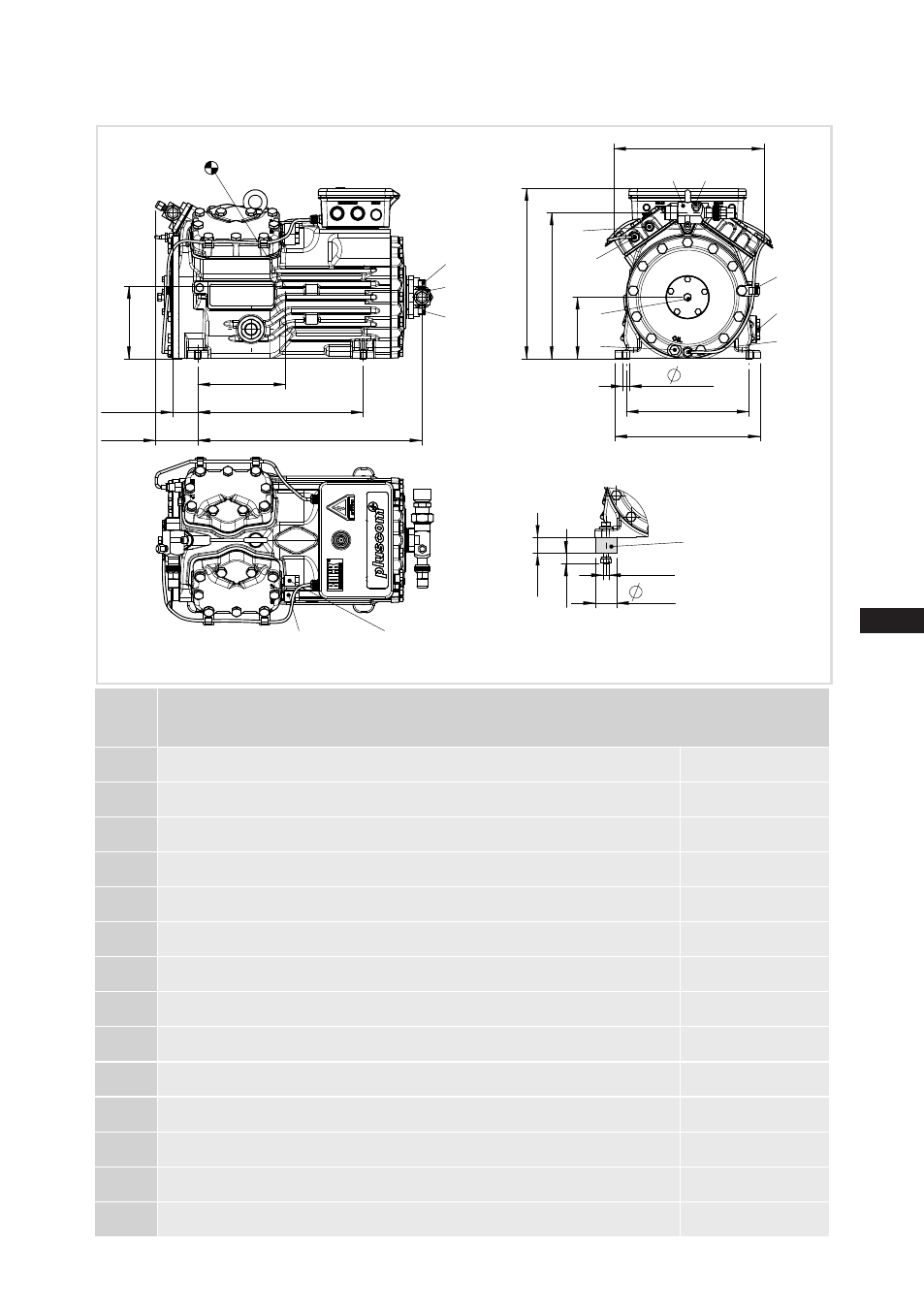

Fig. 20 1) SV 90° rotatable
271
230
ca.285
310 43
79
420
ca.135
ca.165
A
H,D1
J
E O,K
B1 DV
L1
F
272
ca.315
4x 12
115
