Lubricate screw
thread with soap
Lubrique la rosca del
tornillo con jabón
DO NOT over tighten screws.
Tighten screws by hand only
NO sobre apriete los tornillos.
Apriete los tornillos sólo a mano
!

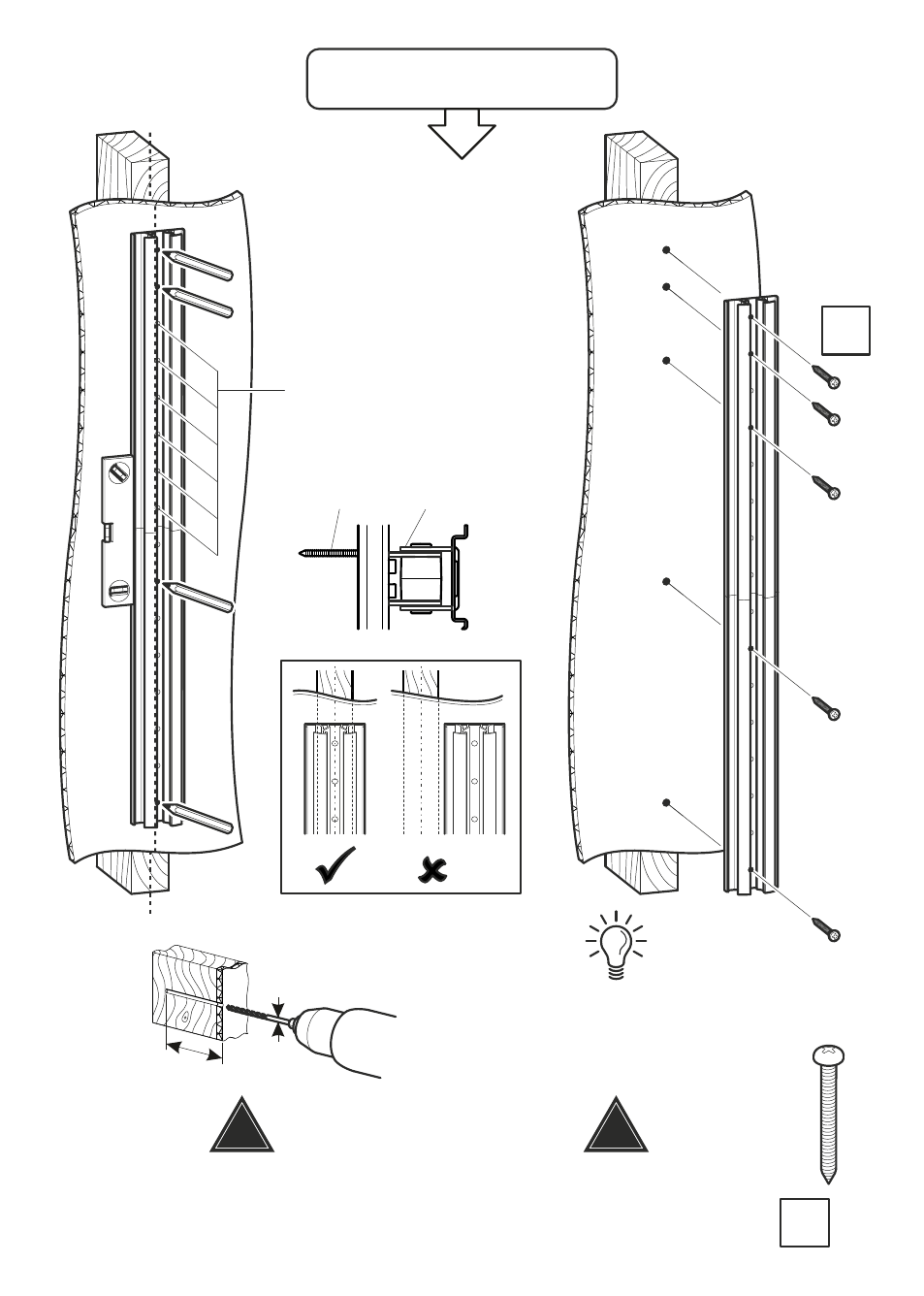

Wood Stud
Estructura de madera
Ø3mm
(1/8")
70mm (2
3/4
")
Ensure bracket is in the
centre of the wood stud.
Asegúrese de que el soporte está
en el centro de la viga de madera.
Place third screw as
near to the top of the
TV Bracket as possible.
Sitúe el tercer tornillo lo
más cerca posible de
la parte superior
del soporte de TV
O x5
Third screw
Tercer
tornillo
TV Bracket
Soporte
de TV
O
