AVF Group ESL822B: Flat Panel TV Mount with AV Shelving - Manual (Page 4)

TV
1-
TV
2
TV
3-
TV
4
TV
5-
TV
6
TV
7-
TV
8 M8 =
M6 =
M4 =
M5 =
1
!
!
75 -
400mm Y
75 - 660mm X

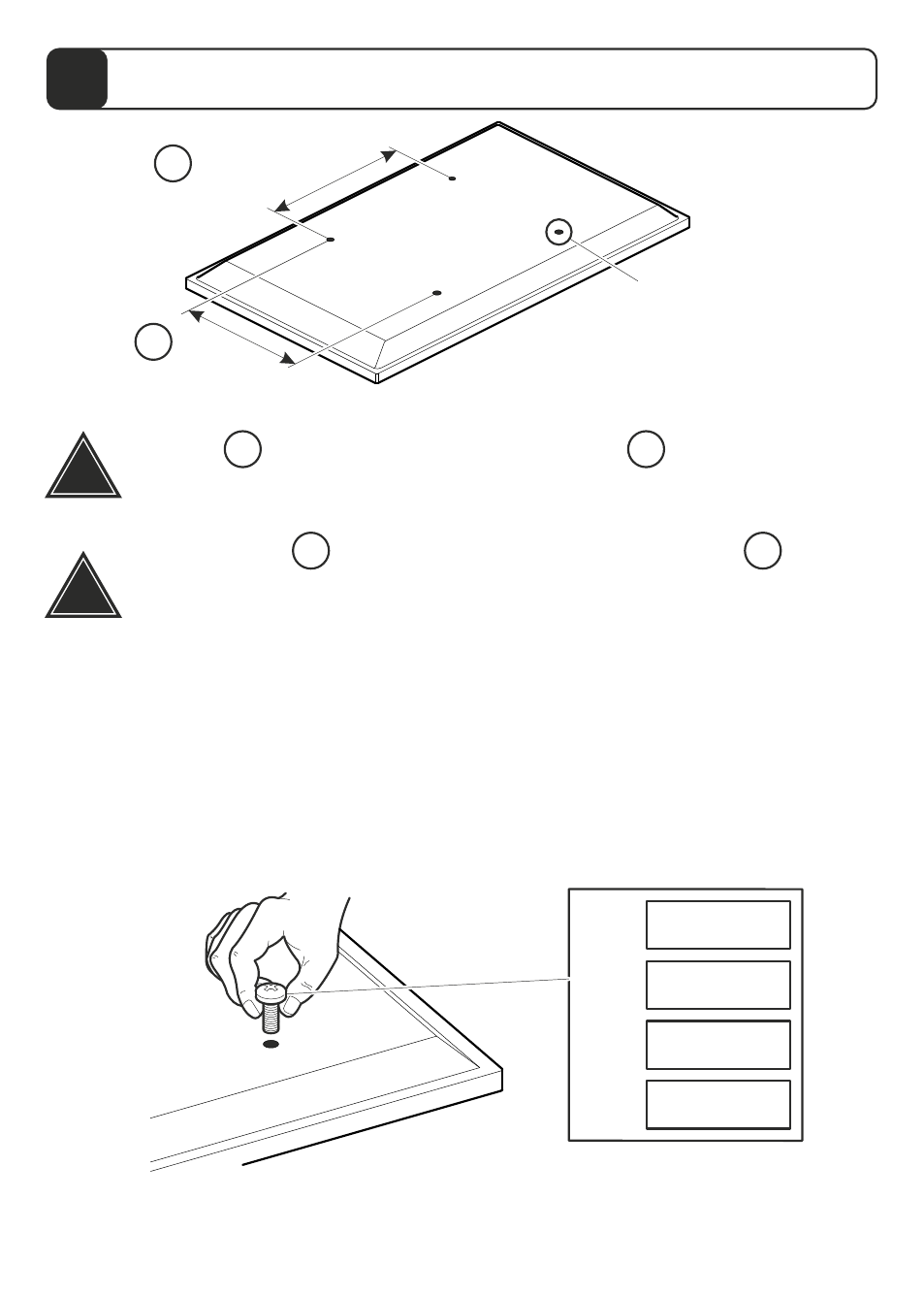

Measure the TV Fixing Holes Width and Height
Mida los orificios de su TV, lo ancho y lo alto
TV Fixing Holes
Orificios de su
TV para Fijar el
Soporte
If width X is greater than mm or height Y greater than
mm STOP installation now and contact the customer help line
660
400
Si la anchura X es mayor que 660mm o la altura de Y es
mayor que 400mm DETENGA la instalación inmediatamente y
póngase en contacto con la línea de ayuda al cliente
You are provided with 4 diameters of TV fixing screws, M4, M5, M6 and M8.
Determine the screw diameter that fits and remember for step 4.
Se le proporciona con 4 diámetros de tornillos de fijación para su TV: M4,
M5, M6 y M8. Determine el diámetro del tornillo que le quede a su TV y
recuérdelo para el paso 4.
