INSTALACIÓN
MANTENIMIENTO
8. Mantenimiento
Los calentadores de agua Stiebel Eltron DHC estan diseñados para
una larga y duradera vida de servicio. La vida util del equipo
depende de la calidad de agua y del uso. La unidad, de por
si, no requiere de ningún tipo de mantenimiento. Sin embargo,
para asegurar el flujo de agua se recomienda que se remuevan
los depósitos que puedan acumularse en el filtro („aerator“) del
lavamanos o en las duchas.
Nota
EN CASO DE MAL FUNCIONMENTO DEL EQUIPO FAVOR
SOLICITAR LOS SERVICIOS DE UN PLOMERO O ELECTRICIS-
TA CERTIFICADO. POR FAVOR NO INTENTE REPARARLO
USTED MISMO.

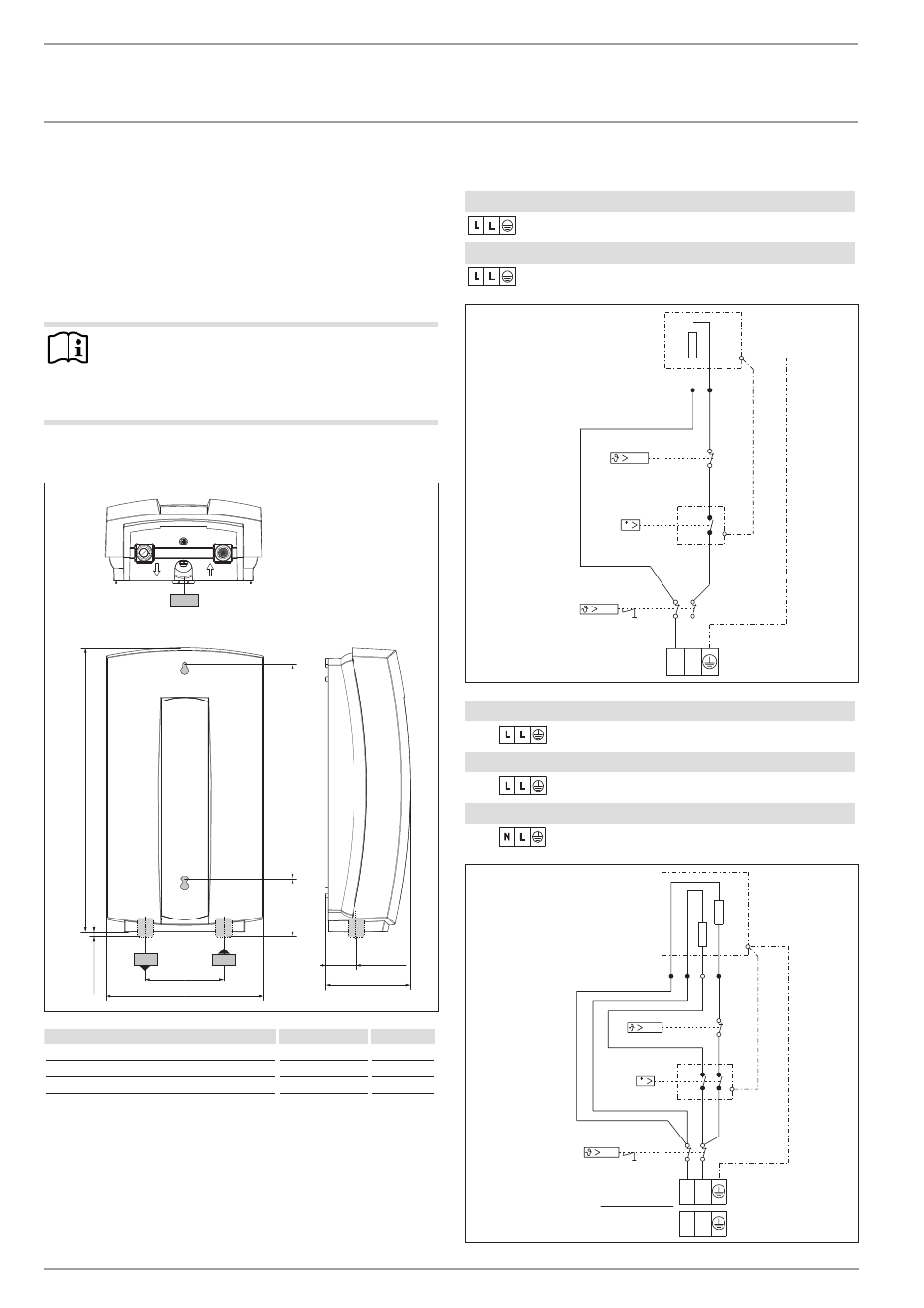

9. Datos técnicos
b01
c06
c01
c01
c06
38 (1.5")
360 (14.17")
200 (7.88")
100 (3.94")
110 (4.33")
273 (10.75")
75 (2.953")
8 (0.315")
D
00000
21
55
8
b01 Cable de alimentación
c01 Conexión de agua fría
" NPT
1/2
c06 Conexión de agua caliente
" NPT
1/2
9.1 Diagrama eléctrico
DHC 3-2, DHC 4-2, DHC 5-2
2/GRD ~ 208 / 240 V
DHC 4-3
2/GRD ~ 277 V
L L
V
85
�0
2�
02
�0
00
8
DHC 6-2, DHC 8-2, DHC 10-2
A
2/GRD ~ 208 / 240 V
DHC 9-3
A
2/GRD ~ 277 V
DHC 3-1
B
1/N/GRD ~ 120 V
V
L L
N L
85
�0
2�
02
�0
00
9
A
B
