Page 14

14
| DHC
WWW.STIEBEL-ELTRON.COM
INSTALLATION
MONTAGE DE L’APPAREIL
INSTALLATION

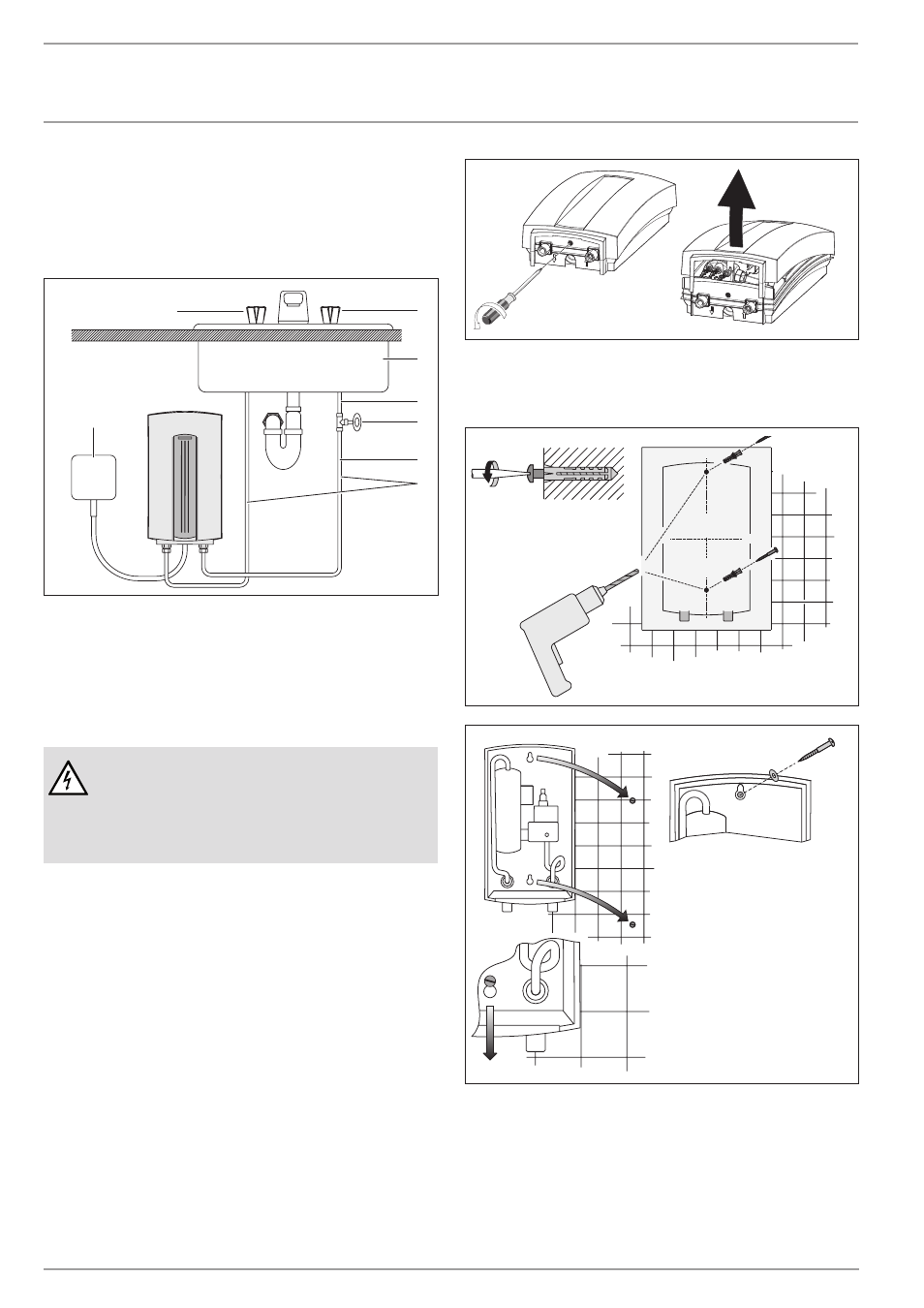

3. Montage de l’appareil
26
�0
2�
02
�0
33
0
7
6
1
4
3
2
8
5
1 Boîte de raccordement électrique
2 Conduite d’alimentation en eau pour installation à robinet
3 T de réduction 3/8‘’
4 Vanne de fermeture
5 Tuyau principal ½’’
6 Evier
7 Robinet d’eau (droit)
8 Robinet d’eau (gauche)
DANGER Électrocution
L’APPAREIL DOIT ETRE INSTALLE EN POSITION VERTICALE
AVEC LES SORTIES D’EAU DIRIGEES VERS LE BAS. NE
PAS INSTALLER L’APPAREIL A UN ENDROIT OU IL SERAIT
REGULIERE MENT ECLABOUSSE. UN CHOC ELECTRIQUE
POURRAIT EN RESULTER.
1. Installer le DHC aussi près que possible du point de tirage
d’eau chaude, par exemple directement en dessous de
l’évier ou juste à côté de la cabine de douche.
2. Installer le DHC dans une zone non exposée au gel. En cas
de risque de gel, enlever l’appareil avant l’apparition des
températures négatives.
3. Laisser un minimum de 5‘’ d’espace libre sur tous les côtés
pour la maintenance.
4. Enlever le cache en plastique.
26
�02
�02
�1
36
0
5. Fixer solidement l’appareil en faisant coulisser les trous de
montage sur les deux vis préalablement fixées au mur. Les
vis et les chevilles en plastique pour montage sur maçonne-
rie ou bois sont fournies.
26
�0
2�
02
�0
33
1
26
�0
2�
02
�1
355
