INSTRUCTIONS DU SUPPORT À BICYCLETTES VERSA

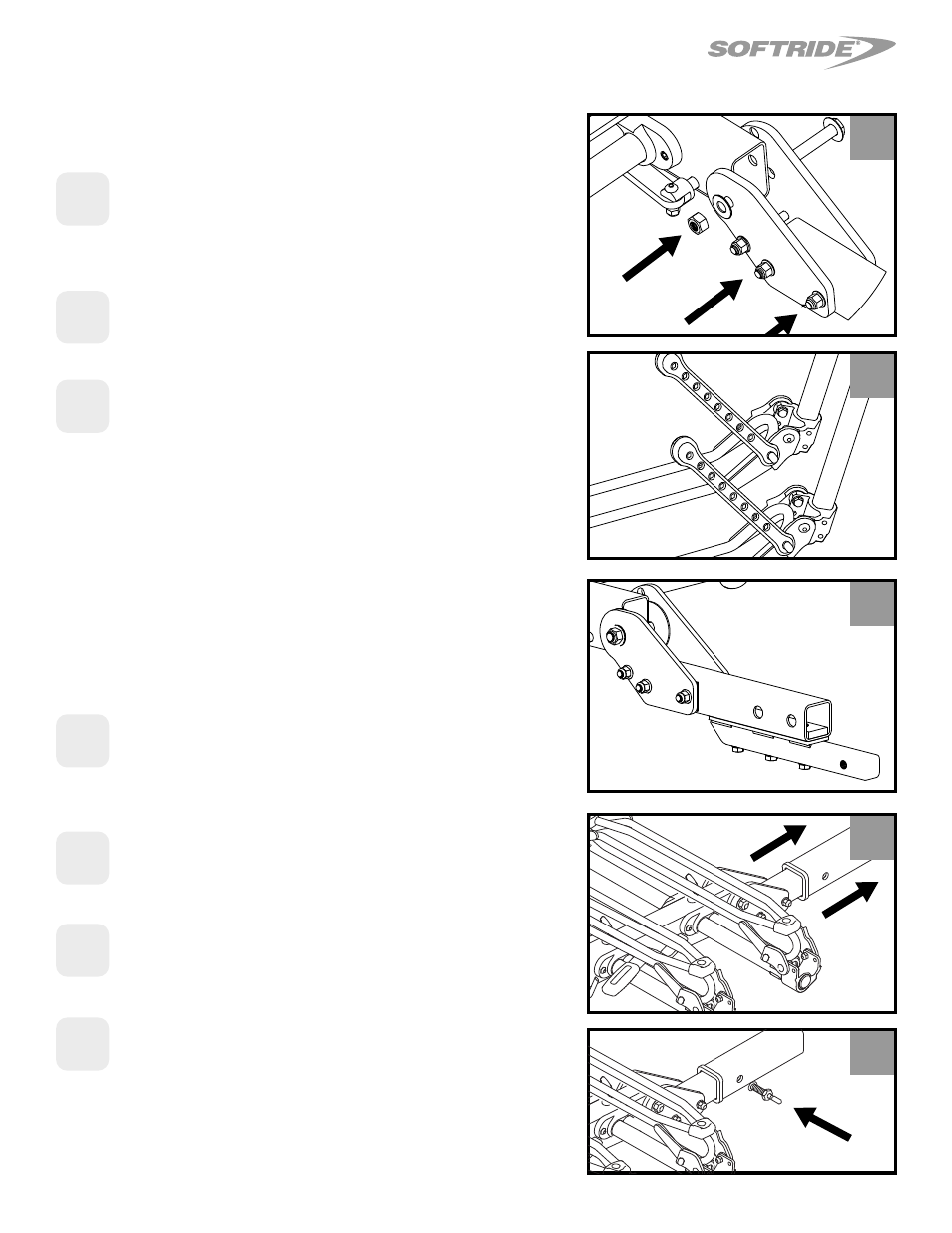

Assemblage du support (cont.)
Serrez les deux boulons d’attelage de 10mm po à
250 +/-5 livres-pouce.
Un serrage insuffisant de
l’axe d’articulation peut entraîner une défail-
lance catastrophique du support.
6
Placez les courroies sur le support à la base des
bras en boucle.
7
Installation du support
Pour supports de 2 po seulement. Assurez-vous
que l’écrou à l’intérieur du tube du support est
bien aligné avec le trou dans la barre d’attelage.
Corrigez au besoin avec un tournevis.
1
Alignez le trou dans le support avec le trou dans
la barre d’attelage.
2
Glissez le support dans la barre d’attelage du
véhicule.
3
Placez la rondelle de blocage sur le boulon
d’attelage et insérez le boulon à travers la barre
d’attelage dans l’écrou du tube du support. Pour
les supports de 2 po, serrez le boulon d’attelage
à 60 +/-5 pi-lb. Pour les supports de 1,25 po,
serrez le boulon d’attelage à 40 +/-5 pi-lb.
Assurez-vous que le boulon est serré et que la
rondelle de blocage est aplatie.
4
5-6
ATTACH AND
TIGHTEN
Pour convertir vos 2po à un rack 1,25po rack,
vous devrez ajouter sur la 1,25po à l'assemblée
2po barre d'attelage. Retirez les noix de titulaire à
l'intérieur de la 2po barre d'attelage de réunion.
Faites glisser l'écrou de trois trous à l'intérieur de
la plaque 2po barre d'attelage, en alignant les
trous. Pass trois boulons à travers la rondelle de
blocage et de 1,25po barre d'attelage et serrer
l'écrou de la plaque. Assurez-vous que les trois
boulons sont serrés solidement et vérifiez le
serrage des boulons de temps en temps.
8
3
ATTACH AND TIGHTEN
2-3
4
7
8
