lOO

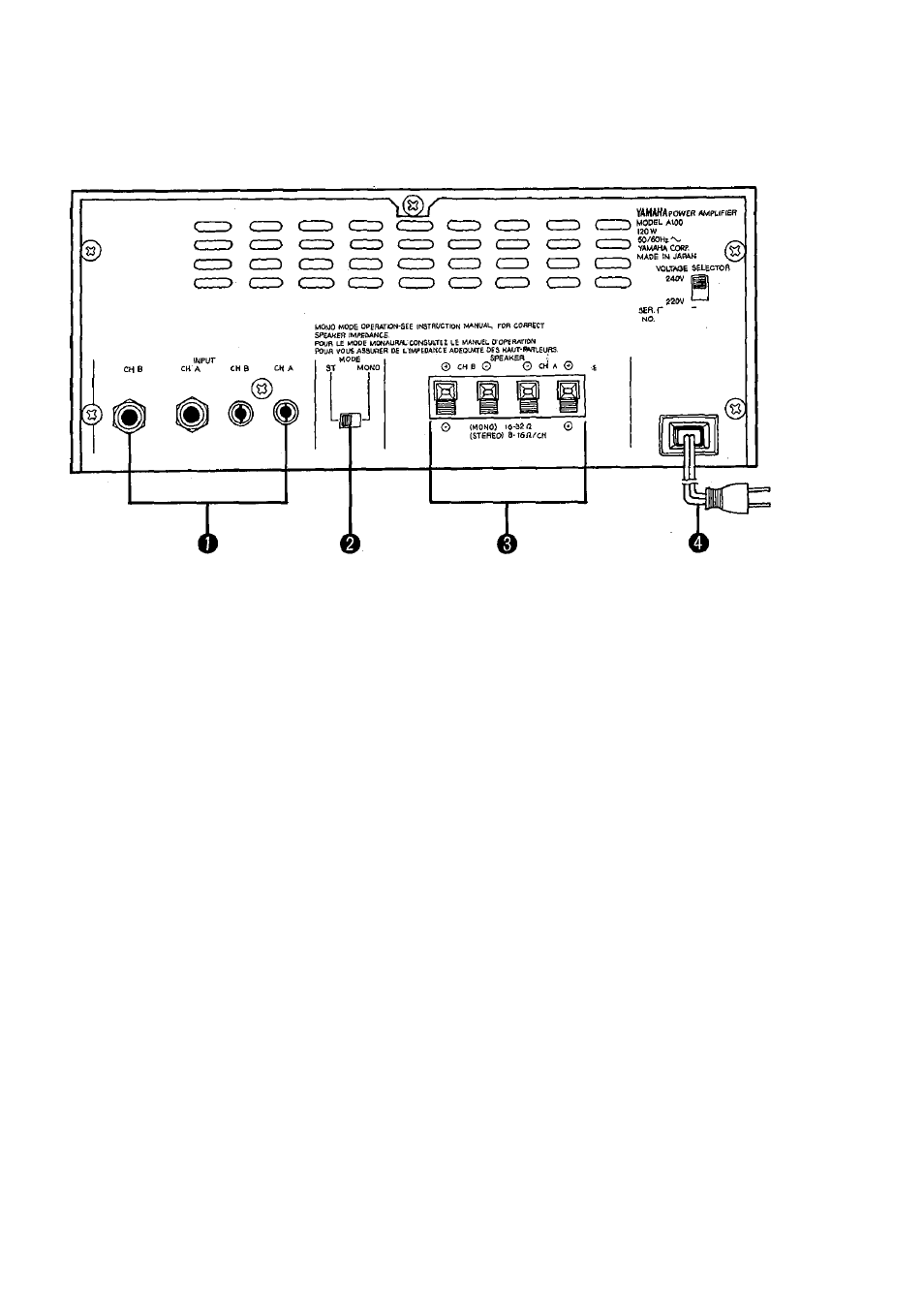

(Face arrière)
(Modèle général)
e
0
Prises d'entrée (INPUT CH A, B)
Ces prises sont utilisées pour connecter une table de mixage ou un
préamplificateur au Al 00. Raccorder aux prises jack ou aux prises à broches
selon le cas. Lorsque les prises jack et les prises à broches sont connectées, les
prises jack prévalent.
* En configuration mono (BTL), n'utiliser que les prises CH A.
Sélecteur de mode (MODE ST/MONO)
Utiliser ce sélecteur pour sélectionner, soit le fonctionnement en stéréo, soit le
fonctionnement en mono. Lorsque ce sélecteur est mis sur la position MONO, le
Al 00 devient un amplificateur de puissance mono ayant une puissance de sortie
nominale de 100 W (sous 16 ohms).
Bornes d'enceinte (SPEAKER CH A, B)
Connecter les enceintes à ces bornes. Lorsque le Al 00 est utilisé comme un
amplificateur de puissance stéréo, connecter aux prises CH A et CH B. Faire
attention de ne pas inverser les polarités (+), (-) aussi bien côté amplificateur que
côté enceintes. Les enceintes doivent avoir une impédance nominale comprise
entre 8 ohms et 16 ohms lorsque le Al 00 est utilisé comme un amplificateur de
puissance stéréo. Lorsque le Al 00 est utilisé comme un amplificateur de puis­
sance mono, connecter la borne (+) de l'enceinte à la borne CH A (+) et la borne
(-) à la borne CH B (+). L'enceinte doit avoir une impédance nominale comprise
entre 16 ohms et 32 ohms lorsque le Al 00 est utilisé comme un amplificateur de
puissance mono.
Vérifier la polarité (+), (-) une fois de plus avant de connecter les câbles
d'enceinte, appuyer sur le levier de la borne, introduire la partie dénudée du câble
dans l'orifice de la borne et relâcher le levier.
Cordon d'alimentation secteur
Brancher ce cordon à une prise secteur. (Les caractéristiques d'alimentation cor­
respondent à la tension secteur/fréquence de la région où l'appareil a été acheté.)
