EVH 5150III 100 Watt Amp Head - Manual (Page 33)

33

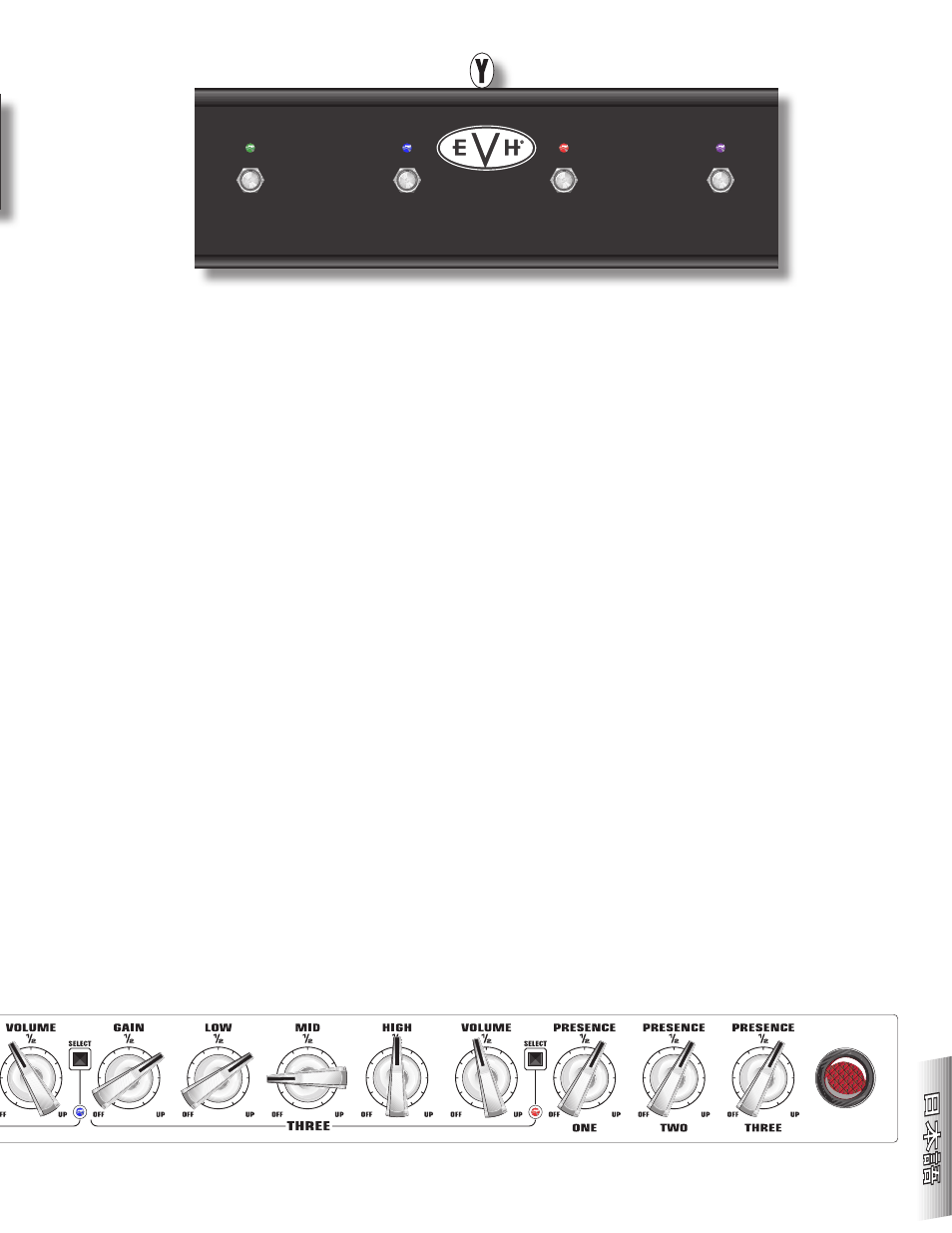

Y. EVH FOOTSWITCH（EVHフットスイッチ）- 3つのチャンネル
と、エフェクト・ループの選択に使用します。各チャンネルに割り
振られたLEDの色（緑／青／赤）は、それぞれアンプリファイアー
のフロントパネルと同じ色となっています。
NOTE: 5150-IIIフットスイッチは、電源を投入する前に接続して
ください。電源がONの状態で接続を外すまたは再接続を行うと、
アンプが正しく作動しないことがあります。
仕様
タイプ: PR 684
パーツ番号: 2251000x00* (120V, 60Hz); 2251001x00* (110V, 60Hz) TW; 2251003x00*
(240V, 50Hz) AUS;
2251004x00* (230V, 50Hz) UK; 2251005x00* (220V, 50Hz) ARG; 2251006x00*
(230V, 50Hz) EUR;
2251007x00* (100V, 50Hz) JPN; 2251009x00* (220V, 60Hz) ROK
消費電力: 533W
出力: 100 Watts RMS into 4, 8, or 16 Ohms
入力インピーダンス: 1M Ω
出力インピーダンス: 4 Ω / 8 Ω / 16 Ω （選択可能）
ヒューズ: 100V版, F7A L, 250V; 120V版, F6A L, 250V; 220-240V版, F3A L, 250V;
フットスイッチ（付属）: 4ボタン, one / two / three / effects on-off (070926)
チューブ: 6L6WXT出力チューブ×4、12AX7プリアンプ・チューブ×8
重量: 55 lb (25 kg)
高さ: 10.25" (26 cm)
幅: 29.75" (75.5 cm)
奥行き: 11.5" (29.3 cm)
推奨スピーカー・エンクロージャー
5150-III 412 ストレート・スピーカー・エンクロージャー、2252100x00*
* 外装カラーコード: ブラック "x"=0、アイボリー"x"=4
POWER
ON
OFF
T4A L
250V
FUSE
LOAD
IMPEDANCE
4½ 8½ 16½
ON
SEND RETURN
EFFECTS LOOP
FOOT
SWITCH
PREAMP
OUT
STANDBY
OFF
INPUT
POWER
V Hz 533W
4½ min TOTAL
100W
PARALLEL
SPEAKER OUTPUTS
ONE TWO THREE EFFECTS
