24

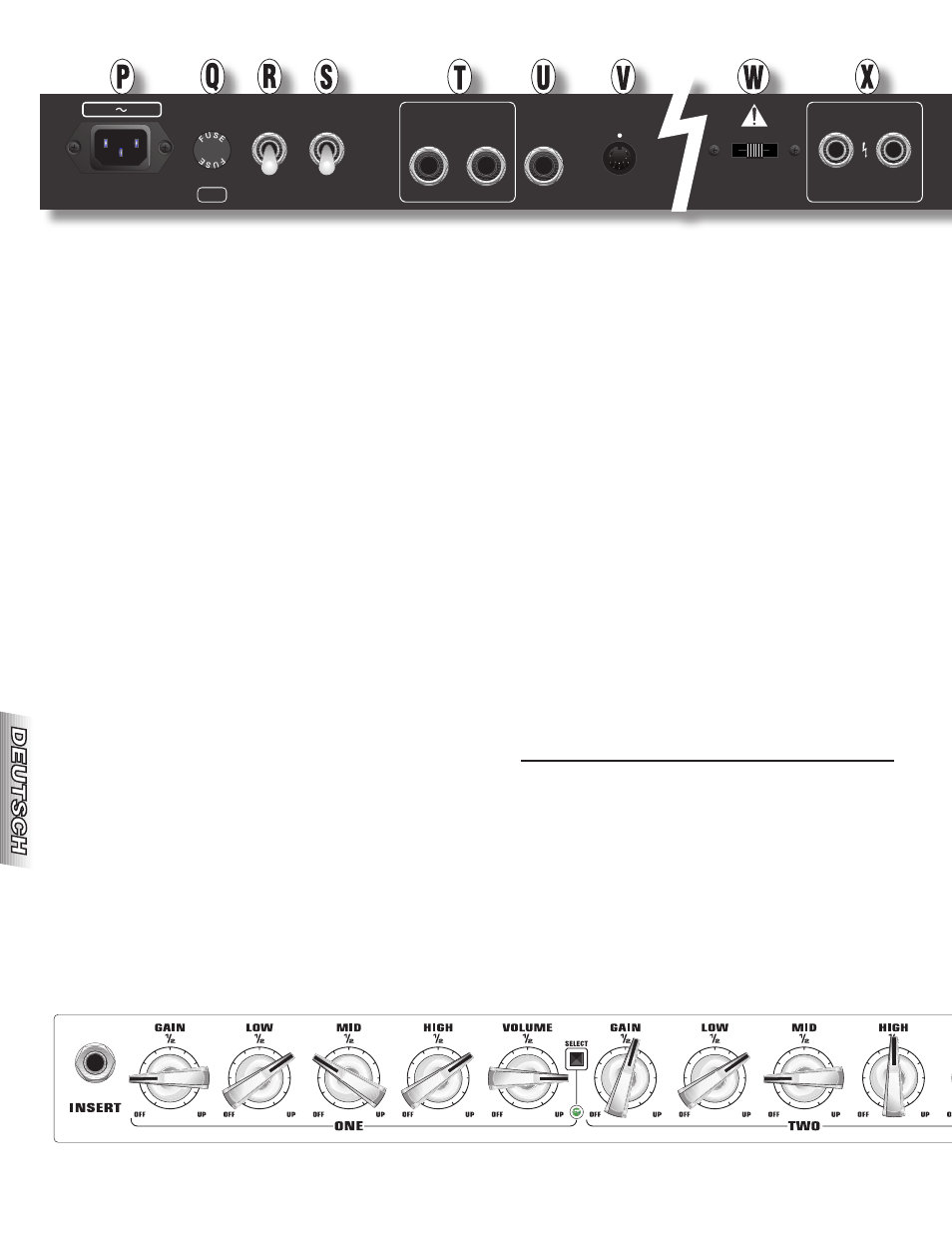

P . NETZEINGANG—Schließen Sie hier das mitgelie ferte
Netzkabel entsprechend den Spannungs- und Frequenz-
nennwerten an, die auf der Rückseite des Amps angege-
ben sind.
Q . FUSE—Benutzen Sie nur Ersatzsicherungen gleichen
Nenn werts.
R . POWER—Schaltet den Amp EIN (ON).
S . STANDBY—Schaltet den Amp in den STANDBY-Modus,
um die Röhren in Spielpausen warm zu halten. Beim
Ein schalten des Amps sollte STANDBY auf "OFF" stehen.
Warten Sie 30 Sekunden und setzen Sie dann STANDBY
auf "ON." Dies verlängert die Lebensdauer der Röhren.
T . EFFECTS LOOP—Holt die maximale Leistung aus Rack-
Effekten oder Effektpedalen, wie Reverb, Delay, Chorus
etc., heraus. Verbinden Sie SEND mit dem Eingang des
Effekt geräts und RETURN mit dessem Ausgang.
U . PREAMP OUT—Verbinden Sie diese Buchse mit EFFECTS
RETURN oder POWER AMP IN eines zweiten Amps, um
mehrere Verstärker gleichzeitig zu betreiben. Über die-
sen Ausgang kann man das Preamp-Signal auch direkt zu
einem Mischer leiten.
V . FOOTSWITCH—Schließen Sie hier das Kabel des mitge-
lieferten Fußschalters an (siehe EVH FUSSSCHALTER {Y}
auf der nächsten Seite).
W . LOAD IMPEDANCE—Wählen Sie die Ausgangsimpendanz
des Amps (4, 8 oder 16 Ohm), um sie an die Boxenimpedanz
anzupassen.
HINWEIS: Die (empfohlene) 5150-III 412 Box besitzt eine
Impedanz von 16 Ohm. Beim Betrieb einer einzelnen 5150-III
412 Box stellen Sie den LOAD IMPEDANCE-Schalter auf “16Ω”
ein. Beim Betrieb von zwei 5150-III 412 Boxen stellen Sie den
LOAD IMPEDANCE-Schalter auf “8Ω” ein.
X . SPEAKER OUTPUTS—Zum Anschließen von Boxen. Beim
Betrieb einer einzelnen Box ist jede der beiden Buchsen
einsetzbar. Benutzen Sie nur hochwertige, nicht abge-
schirmte Boxenkabel.
HINWEIS: Bei eingeschaltetem EVH Amp ("ON") muss immer
eine Box an einen der Boxenausgänge angeschlossen sein.
Wenn Sie Boxenanschlüsse oder Impedanzeinstellungen
ändern, stellen Sie den Verstärker auf "OFF" oder "STANDBY".
Die Boxenkonfigurationen lauten:
BOXEN-
BOXEN- IMPEDANZ-
AUSGANG AUSGANG EINSTELLUNG
16Ω + KEINE = 16Ω
16Ω + 16Ω = 8Ω
8Ω + KEINE = 8Ω
8Ω + 8Ω = 4Ω
4Ω + KEINE = 4Ω
Empfohlene Einstellungen
POWER
ON
OFF
T4A L
250V
FUSE
LOAD
IMPEDANCE
4½ 8½ 16½
ON
SEND RETURN
EFFECTS LOOP
FOOT
SWITCH
PREAMP
OUT
STANDBY
OFF
INPUT
POWER
V Hz 533W
4½ min TOTAL
100W
PARALLEL
SPEAKER OUTPUTS
