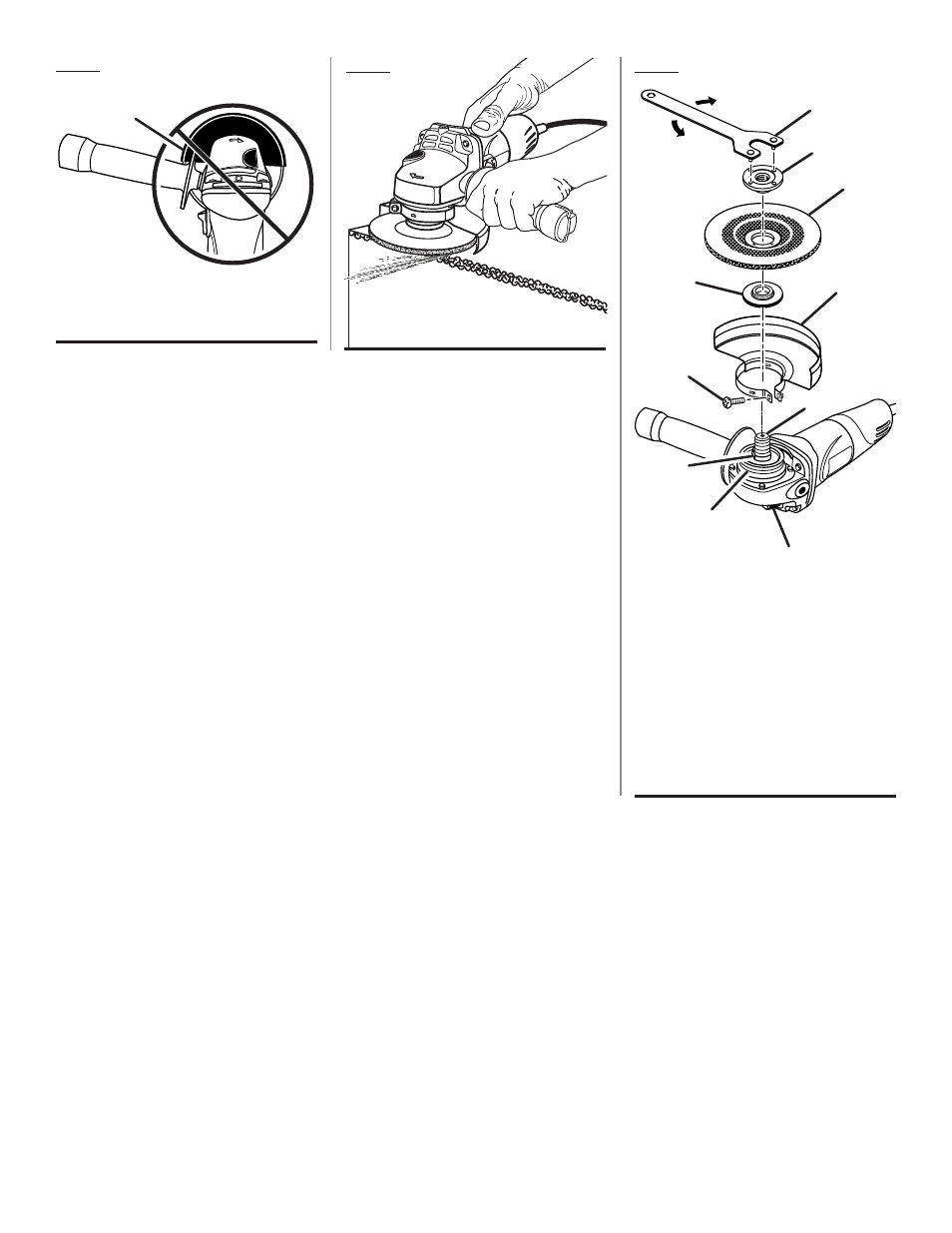

Ryobi AG4031G User Manual
Page 33
13
Fig. 5
A
-
Incorrect location of guard (mauvaise
position du garant, ubicacion incorrecta del
protector)
A
Fig. 7
A - To tighten (serrer, para apretar)
B - To loosen (desserrer, para aflojar)
C - Disc flange (flasque, brida circular)
D - Clamp screw (vis, tornillo de la abrazadera)
E - Bearing cap (chapeau de palier, tapa de
cojinete)
F - Spindle lock (blocage de la broche, bloqueo
del husillo)
G - Spindle (broche, husillo)
H - Guard (garant, protector)
I - Grinding wheel (meule, muela de esmeril)
J - Flange nut (écrou, tuerca)
K - Wrench (clé, llave)
L - Flat(s) [méplat(s), caras planas]
K
J
I
H
C
D
B
A
F
G
E
L
Fig. 6
