Petsafe E-Z Roof™ - 7.5’ x 13’ - Manual (Page 9)

www.petsafe.net 9

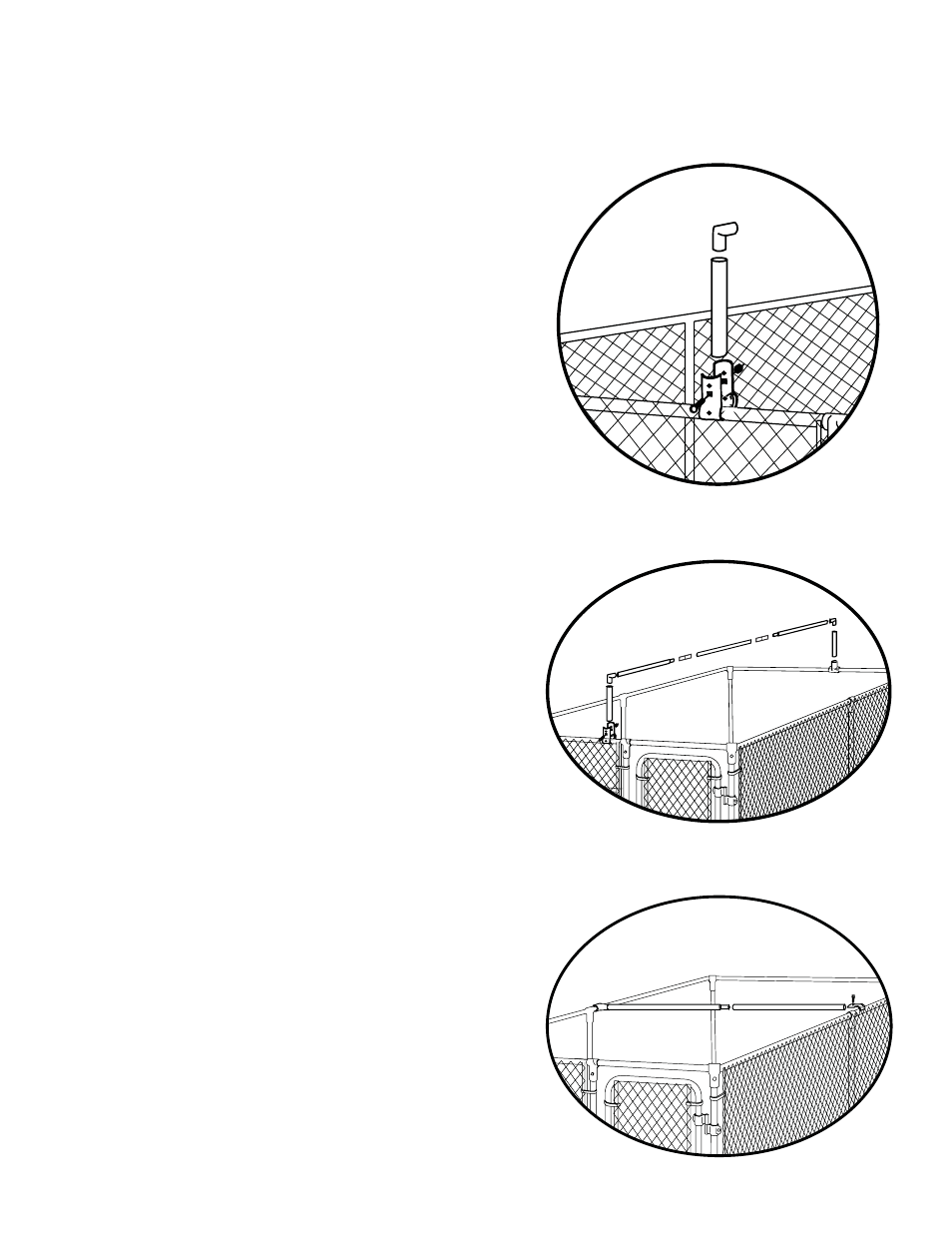

Assembler les colliers d’attache,
les tubes de 50.8 cm (20 po) et les coudes
1. Mettre à part les 4 éléments de collier d’attache, 2
tubes de 50.8 cm (20 po), 2 boulons et 2 écrous.
2. Insérer 1 coude dans 1 tube de 50.8 cm (20 po).
3. En commençant par le côté de la porte, fi xer avec 1
boulon 2 éléments de collier à l’armature supérieure
du panneau frontal du chenil. Positionner le collier
au centre du panneau.
4. Attacher un tube de 50.8 cm (20 po) dans le collier
et serrer l’écrou.
5. Répéter les étapes 2 à 4 de l’autre côté du chenil.
Serrer légèrement le collier sur l’armature.
__________________________________________________________________________________________________
Assembler les tubes de faîtage
1. Mettre à part 2 manchons de 15 cm, 1 tube ordinaire
de 135,25 cm et 2 tubes emboîtables de 135,25 cm.
2. En commençant par le côté de la porte, insérer un
tube emboîtable sur le coude. Placer un manchon
de 15 cm sur l’extrémité emboîtable du tube. Insérer
le tube ordinaire sur le tube emboîtable et dans le
manchon. Ensuite insérer l’autre manchon de 15 cm
sur l’autre extrémité du tube ordinaire. Terminer en
insérant l’autre tube emboîtable dans le tube ordinaire
et le manchon, puis sur le coude à l’autre bout.
3. Serrer les écrous des colliers quand tous les tubes sont
assemblés.
__________________________________________________________________________________
Assembler l’entretoise transversale
1 Mettre à part 4 éléments de collier d’attache, un tube
ordinaire de 113 cm, un tube emboîtable de 113 cm,
2 boulons et 2 écrous
2. Commencer par un côté du chenil. Fixer 2 éléments
de collier d’attache à l’armature supérieure du chenil.
Positionner le collier au centre du panneau.
3. Insérer le tube emboîtable dans le collier et serrer
fermement avec le boulon et l’écrou.
4. Insérer le tube ordinaire de 113 cm sur le tube
emboîtable.
5. Fixer 2 éléments de collier d’attache à l’armature
supérieure du côté opposé du chenil. Insérer le tube
ordinaire dans le collier et serrer fermement avec le
boulon et l’écrou.
Étape
1
Étape
2
Étape
3
