14 1-888-632-4453

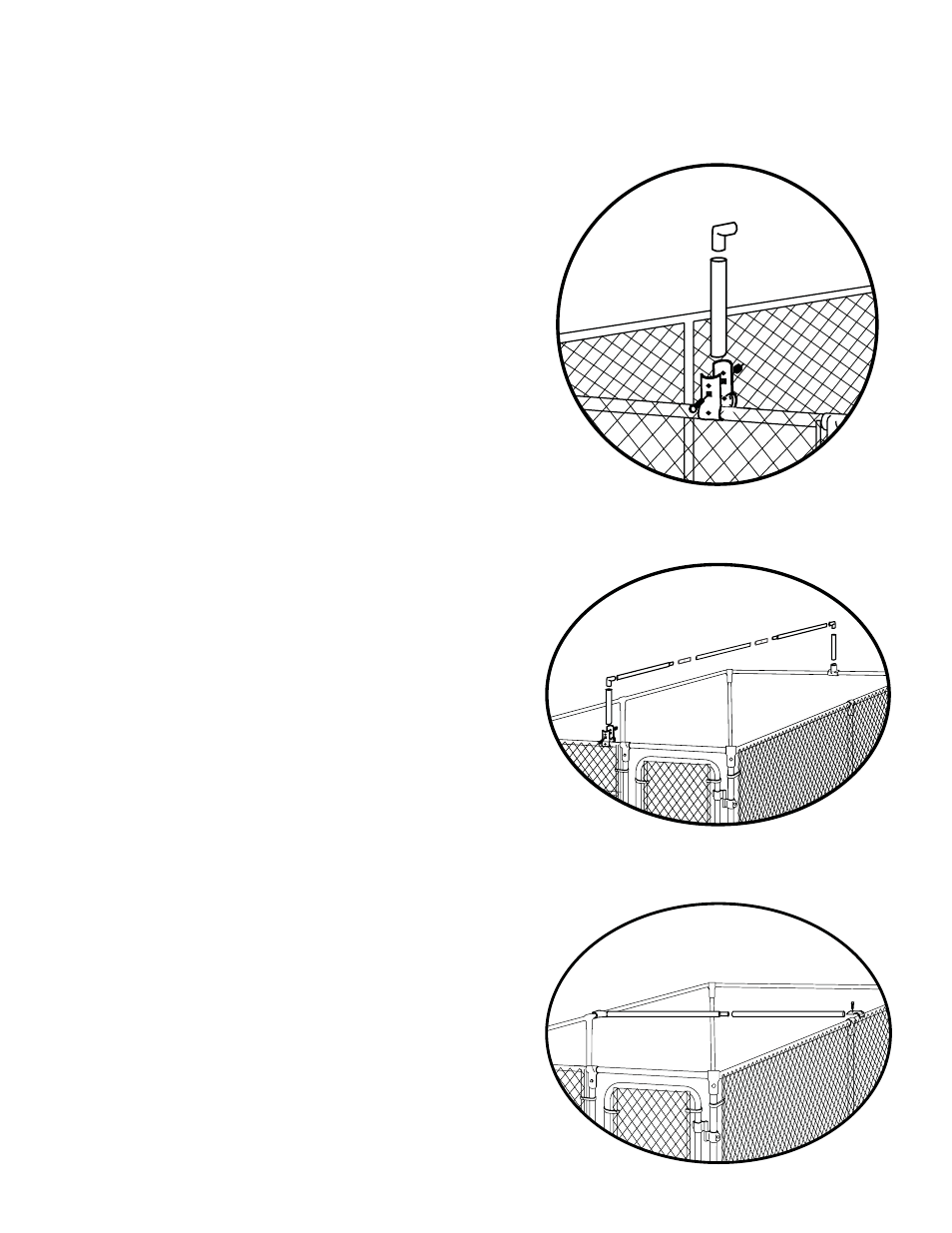

Conectando Abrazaderas de marco,
Tubos de 0,51 m y Codos
1. Junte 4 abrazaderas de marco, 2 tubos de 0,51 m, 2
Codos, 2 tornillos y 2 tuercas.
2. Inserte 1 codo dentro de 1 tubo de 0,51 m.
3. Comenzando en el lado de la puerta, sujete 2
abrazaderas de marco a la parte superior del marco
de la perrera. Coloque la abrazadera en el centro del
tubo del marco donde está la puerta.
4. Instale el tubo de 0,51 m con el codo en las
abrazaderas y apriete con 1 tornillo y 1 tuerca.
5. Repita los pasos del 2 al 4 en los demás lados de la
perrera. Sujete sin apretar las abrazaderas al marco
de la perrera.
__________________________________________________________________________________________________
Conectando Tubos Rectos y Tubos para embonar
1. Junte 2 conectores de 0,15 m, 1 tubo recto de 1,35 m
y 2 tubos de extremos embutidos de 1,35 m.
2. Iniciando por el lado de la puerta, inserte un tubo
de extremo embutido al codo plástico. Coloque un
conector de 0,15 m sobre el extremo embutido del
tubo. Inserte el tubo recto al extremo embutido
del tubo y al conector de 0,15 m. Después inserte
el segundo conector de 0,15 m y colóquelo en el
otro extremo del tubo plano. Termine insertando el
extremo embutido del segundo tubo al tubo recto y
al conector de 0,15 m asi como colocarlo en el codo
plástico opuesto.
3. Apriete las abrazaderas de marco después de haber
conectado todos los tubos.
_________________________________________________________________________________________________
Ensamblado de Abrazadera de Cruz
1. Junte 4 abrazaderas de marco de riel, 1 tubo recto de
1,13 m, 1 tubo de extremo embutido de 1,13 m, 2
pernos de carrocería y 2 tuercas.
2. Empezando por un lado de la perrera. Junte dos
abrazaderas a la parte superior del marco de la perrera.
Coloque las abrazaderas en el centro del panel.
3. Inserte el tubo con extremo embutido de 1,13 m a la
abrazadera y ajuste con un perno y una tuerca.
4. Inserte el tubo recto de 1,13 m al tubo de extremo
embutido.
5. Junte 2 abrazaderas a la parte superior del marco del
lado opuesto de la perrera. Inserte el tubo plano a la
abrazadera y ajuste con el perno y tuerca restantes.
Paso
1
Paso
2
Paso
3
