Desmontaje de la cubierta, la solapa y el panel
frontal
Este procedimiento se realiza mejor con el sistema colocado de lado (consulte la Figura 5-4).
1 Desmonte la solapa y colóquela a un lado:
a Con la llave del sistema, desbloquee el panel biselado.
b Saque el bisel del sistema de forma que quede perpendicular al mismo (consulte
la Figura 5-4).
c afloje los tornillos mariposa para soltar el bisel (consulte la Figura 5-4).
d Saque el bisel del chasis.

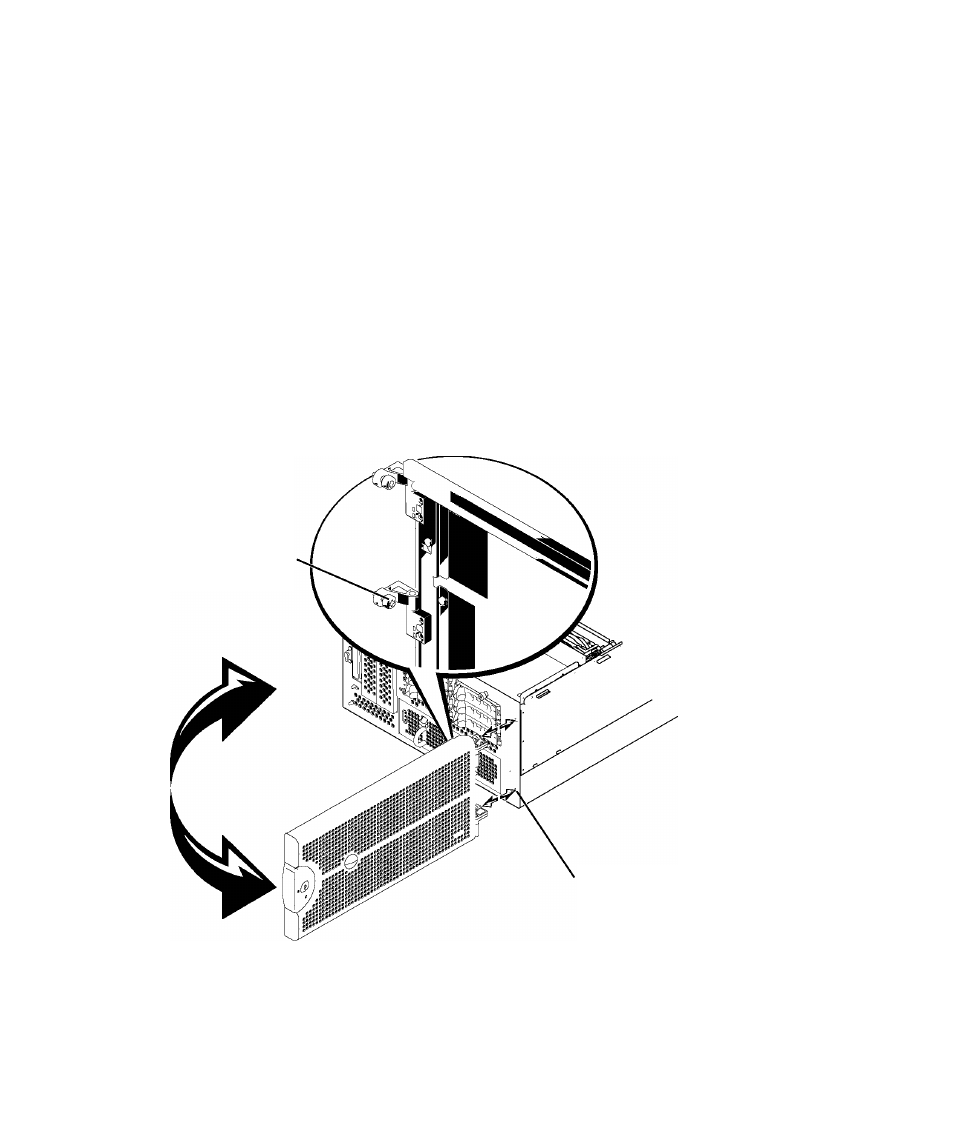

F i g u r a 5-4. E x t r a c c i ó n o c o l o c a c i ó n d e l b i s e l f r o n t a l
tomillo mariposa (2)
orificios de
montaje (2)
G u í a d e c o n v e r s i ó n d e e s t a n t e a t o r r e | 5 - 9
