Montage du support d’étagère

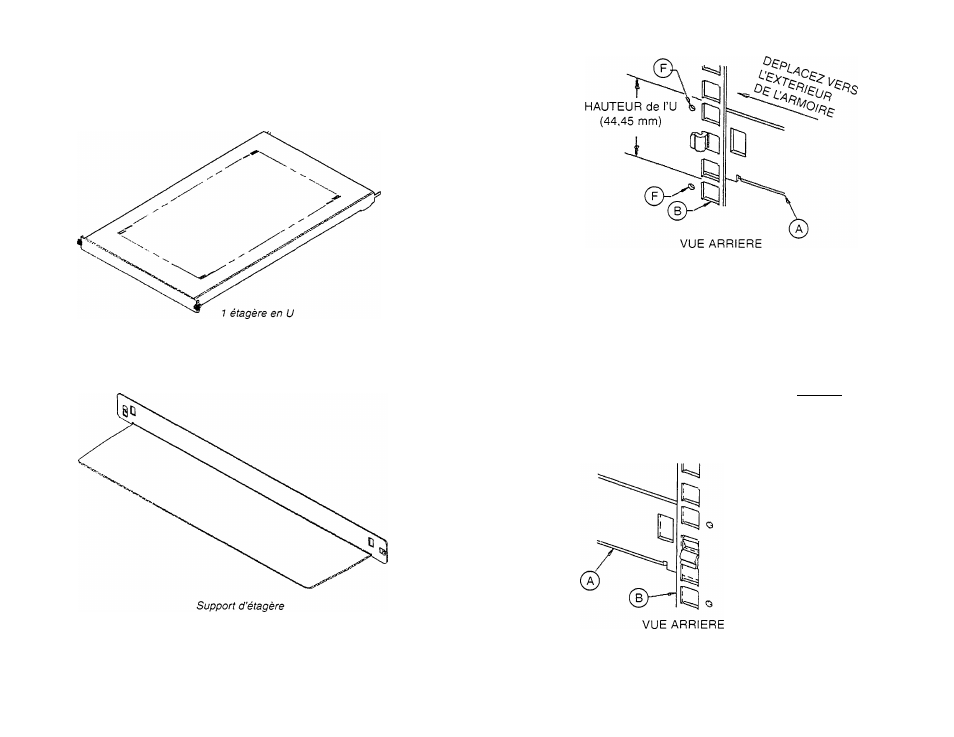

1. Fixez le support d’étagère [A] sur le panneau arrière à remplacement prévu à cet effet [B].
Positionnez le support d’étagère [A] de façon à ce que les attaches (tige courte) soient
dirigées vers l’intérieur du panneau arrière.
2. Centrez le support d’étagère [A] entre les repères de hauteur U [F] du panneau arrière [B],
Remarque
:<< U » est un terme standard utilisé en assemblage électronique pour indiquer
un espace vertical utilisable dans un boîtier.
Pour de plus amples renseignements, reportez-vous au logiciel Pack Advisor (Conseils de
montage en armoire) Dell disponible sur le site Web de DELL à http://w/ww.dell.corn
3. Enfoncez l’attache horizontale dans l’encoche carrée située au centre du panneau arrière
[B] et faites la glisser vers l’extérieur de l’armoire.
ENFONCEZ VERS LE
BAS DE L’ARMOIRE
4. Pressez l’attache verticale située de l’autre côté du support d’étagère [A] dans la monture
du panneau vertical [B] et enfoncez-la jusqu’à ce que le crampon de verrouillage s'engage.
