C2 Tilting grader Blade - 7

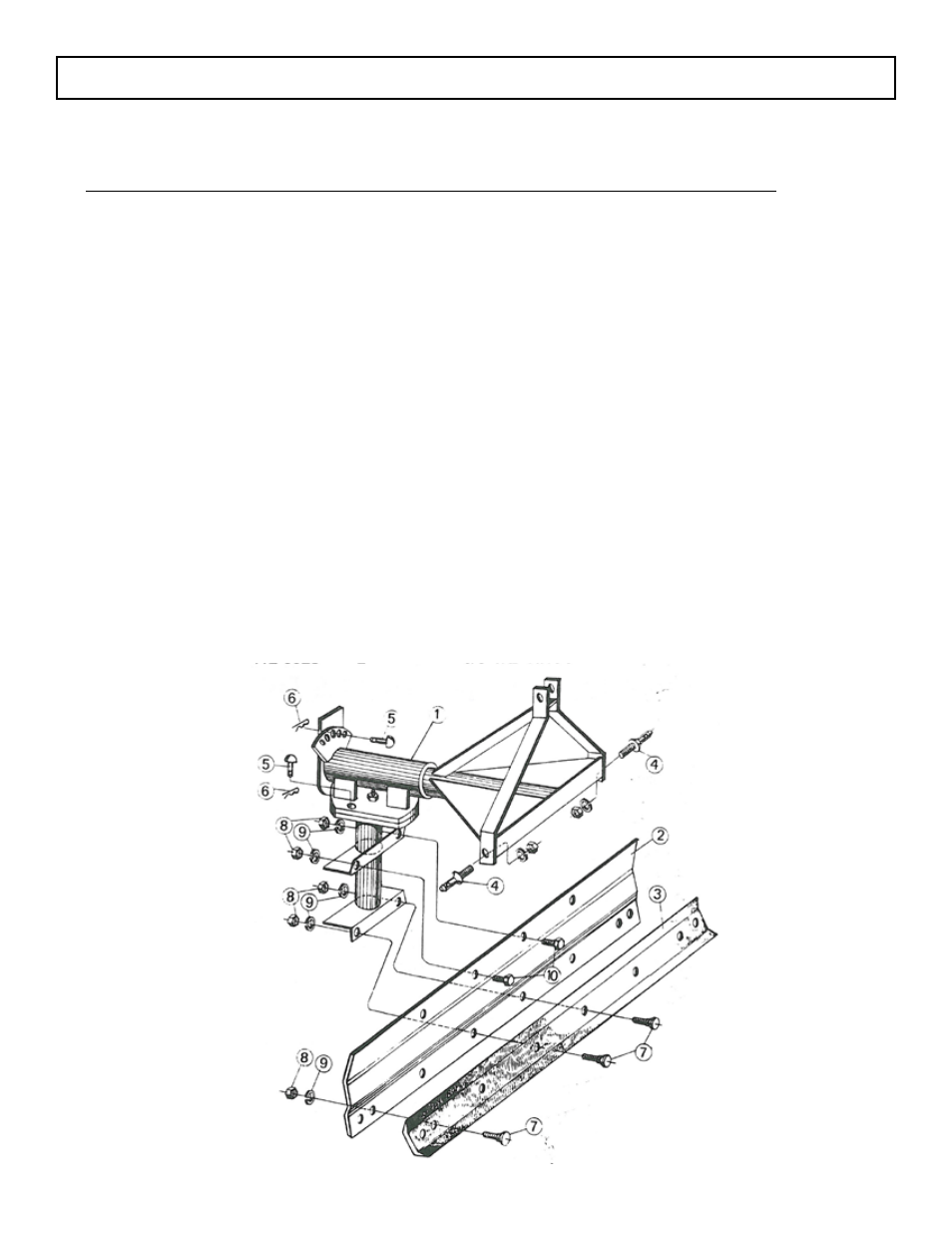

C2 tiltiNG BlADE PARtS liSt
itEM PARt NO. QUANtity DESCRiPtiON
. . . . . . . . . . . . . . . . . . . . . . . . 003-5342 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5’ tilting Blade
. . . . . . . . . . . . . . . . . . . . . . . . 003-5542 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6’ tilting Blade
. . . . . . . . . . . . . . . . . . . . . . . . 003-5531 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7’ Tilting Blade
1 . . . . . . . . . . . . . . . . . . . . . . 103-5966 . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .upper main Frame
2 . . . . . . . . . . . . . . . . . . . . . . 116-1624 . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .5’ moldboard
. . . . . . . . . . . . . . . . . . . . . . . . 116-6272 . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .6’ moldboard
. . . . . . . . . . . . . . . . . . . . . . . . 116-3610 . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .7’ Moldboard
3 . . . . . . . . . . . . . . . . . . . . . . 416-6564 . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .5’ Cutting edge
. . . . . . . . . . . . . . . . . . . . . . . . 416-8430 . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .6’ Cutting edge
. . . . . . . . . . . . . . . . . . . . . . . . 416-3906 . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .7’ Cutting Edge
4 . . . . . . . . . . . . . . . . . . . . . . 412-7770 . . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . . . . . . . . . . .Lift Pin
5 . . . . . . . . . . . . . . . . . . . . . . 412-0552 . . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . . . . . . . . . . .Index Pin
6 . . . . . . . . . . . . . . . . . . . . . . 900-9006 . . . . . . . . . . . . . . 2 . . . . . . . . . . . . . . . . . . . . . . . .Hitch Pin Clip
7 . . . . . . . . . . . . . . . . . . . . . . 412-4699 . . . . . . . . . . . . . . 5’-6, 6’&7’-8 each . . . . . . . .5/8” x 1-3/4” Plow Bolt GR5
8 . . . . . . . . . . . . . . . . . . . . . . 412-0059 . . . . . . . . . . . . . . AR . . . . . . . . . . . . . . . . . . . . . .5/8” nut
9 . . . . . . . . . . . . . . . . . . . . . . 412-0073 . . . . . . . . . . . . . . AR . . . . . . . . . . . . . . . . . . . . . .5/8” Lockwasher
10 . . . . . . . . . . . . . . . . . . . . . 900-9006 . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .5/8” x 2” HHCS GR5
11 . . . . . . . . . . . . . . . . . . . . . 103-5968 . . . . . . . . . . . . . . 1 . . . . . . . . . . . . . . . . . . . . . . . .Bottom Assy
