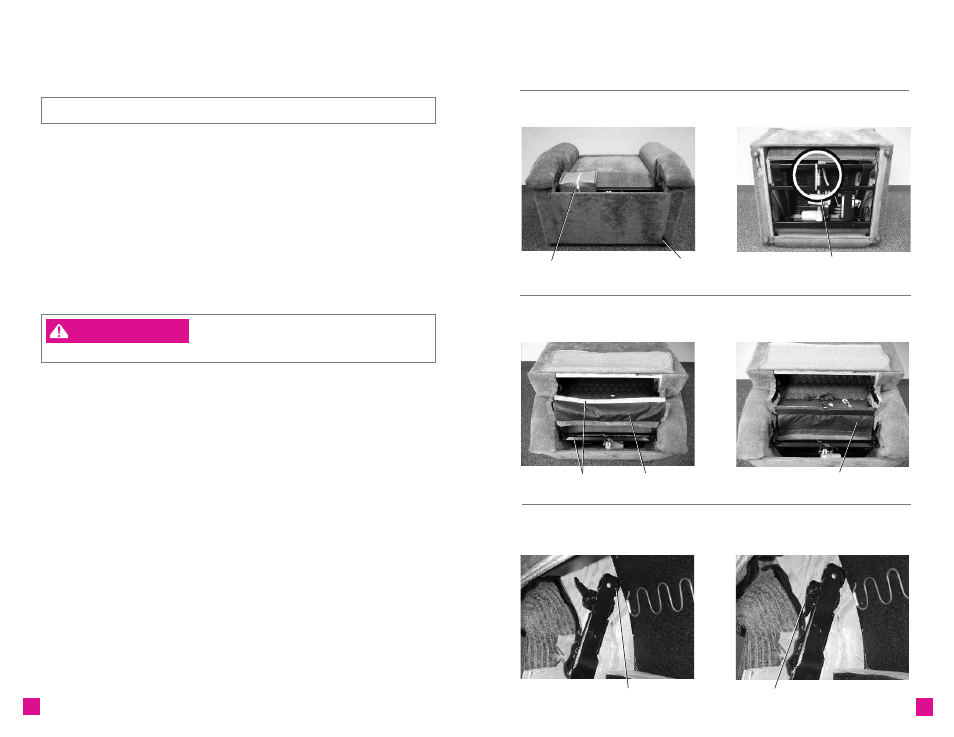

F IGURA 2
F IGURA 4 F IGURA 3
Caja del transformador
de energía Conector del transformador
de energía
F IGURA 1
Cable de
amarre
Cinta de sujeción Aleta
negra no tejida Aleta negra no tejida
F IGURA 6 F IGURA 5
Ménsulas de soporte del respaldo
y del cuerpo acopladas Palanca de inmovilización en
posición trabada
(Se muestra el 1ML) (Se muestra el 1ML)
Funda negra
de material no tejido
Instrucciones de armado del sillón
reclinable eléctrico Luxury-Lift ®
Instrucciones de armado del sillón
reclinable eléctrico Luxury-Lift ®
AVISO :
No enchufe el transformador hasta que se le indique.
1. Corte cuidadosamente el cable de amarre que sujeta la caja del transformador de energía
al travesaño posterior (F IGURA 1). Deje la caja a un lado.
2. El conector del transformador de energía se encuentra en el panel tapizado posterior, hacia la parte
inferior del sillón (F IGURA 1). Quite el conector del transformador de energía del panel tapizado.
3. Gire el sillón elevador sobre su respaldo. Localice el cable de amarre en la base posterior (F IGURA 2).
• Corte cuidadosamente el cable de amarre que sujeta la base elevadora (F IGURA 2).
• Vuelva a colocar el sillón en posición vertical, teniendo cuidado de no pellizcar el conector
o el cordón del transformador de energía.
4. Coloque el respaldo del sillón atravesado sobre los apoyabrazos, con el frente orientado hacia el asiento.
• Note la ubicación de la cinta de sujeción en la aleta negra no tejida y en el travesaño del resorte
posterior del asiento (F
IGURA 3). No sujete la cinta todavía.
• Baje la aleta negra no tejida hacia el asiento (F IGURA 4).
– Para reducir el riesgo de lesiones:
• No opere la unidad antes de haber instalado y asegurado el respaldo.
ADVERTENCIA
5. Instale el respaldo.
• Coloque el respaldo atravesado sobre los apoyabrazos del sillón, levántelo a un pequeño ángulo
y alinee las ménsulas de soporte del mismo con las ménsulas del cuerpo.
• Baje el respaldo sobre el cuerpo, asegurándose de que las ménsulas de soporte se enganchen
completamente (F
IGURA 5).
- Levante la funda del tapizado del respaldo para confirmar visualmenteque ambos juegos
de ménsulas de soporte (del respaldo y el cuerpo) estén acopladas (F IGURA 5). Si una o ambas
ménsulas no lo están, quite el respaldo y repita los pasos anteriores.
- Si no logra instalar correctamente el respaldo, comuníquese con el representante de La-Z-Boy ®
para solicitar ayuda.
• Fije las ménsulas de soporte utilizando un destornillador para empujar hacia abajo las palancas
de inmovilización (F
IGURA 6).
(Continuación de las Instrucciones de armado)
31 30
(Se muestra el 1ML) (Se muestra el 1ML)
