Instrucciones para armar el sillón de masaje,
térmico reclinable con diez motores La-Z-Touch ®
Instrucciones para armar el sillón de masaje,
térmico reclinable con diez motores La-Z-Touch ®

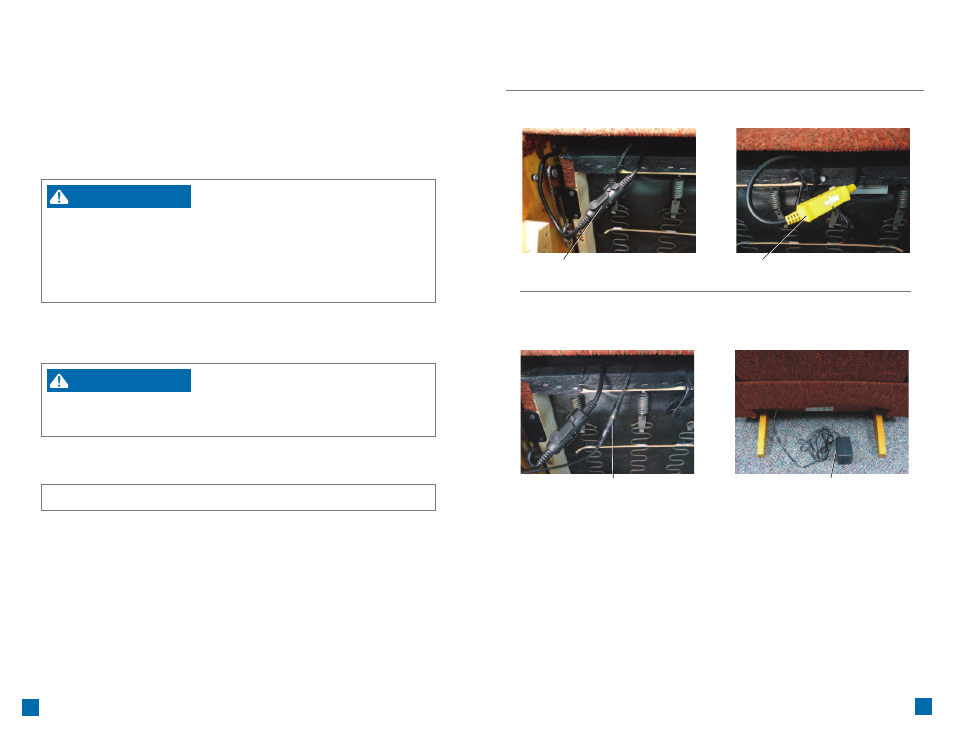

5. Alinee los puntos blancos en los conectores redondos grandes para el control remoto y empuje los
conectores para juntarlos. Cierre la cubierta para asegurar la conexión del control remoto (F IGURA 7).
6. Presione los dos conectores rectangulares amarillos juntos hasta que traben (F IGURA 8).
7. Enchufe el conector del transformador en el conector redondo más pequeño. Asegúrese
de que los conectores estén afianzados de manera segura (F IGURA 9).
– Para reducir el riesgo de lesiones graves:
• Revise una vez por mes el estado del transformador, los cordones, enchufes y conectores
eléctricos. Mantenga el transformador y cordones eléctricos alejados de fuentes de calor.
Nunca opere la unidad si tiene un transformador, cordón, enchufe o conector eléctrico
dañado. Comuníquese con su distribuidor de La-Z-Boy
® si necesita servicio.
• No permita que el cordón eléctrico quede comprimido entre las partes en movimiento o entre
el marco y el piso. No coloque el cordón debajo de la alfombra o en una ubicación en donde
se puede desgastar.
– Para reducir el riesgo de lesiones graves:
• Asegúrese que el respaldo y descansapiernas tengan suficiente espacio para su operación.
Coloque tapetes y mesas de forma que el descansapiernas pueda extenderse sin que haga
contacto con los mismos.
9. Elija una ubicación para el sillón que esté cerca de un tomacorriente. Continúe con las
instrucciones de operación.
AVISO: Para que no se dañen los conectores o cordones, es importante
liberar todas las conexiones antes de retirar el respaldo.
10. Para retirar el respaldo, desenchufe el transformador del tomacorriente e invierta los
pasos de las instrucciones de armado.
F IGURA 8
F IGURA 9
Conexión del motor
de masaje
Conexión del transformador
F IGURA 7
Conexión del control remoto
F IGURA 10
Transformador
ADVERTENCIA
8. Aleje el cordón de la base y regrese cuidadosamente el sillón a la posición recta.
Asegúrese que el cordón no esté comprimido en partes en movimiento o debajo
de la base (F
IGURA 10).
ADVERTENCIA
Las especificaciones del transformador dependen de la fecha de producción. Consulte el transformador para
determinar cuáles son las especificaciones relevantes para su producto.
Especificaciones del transformador
de energía para calor y masaje de 10 motores del La-Z-Touch:
Entrada: 120V AC 60Hz 36W, salida: 12V AC 2000mA.
O
Entrada: 100-240V AC 50-60Hz 1.5A, salida: 13.8V DC 2.9A.
