59 58
AVIS :
Ne pas brancher au mur avant que ce soit demandé.

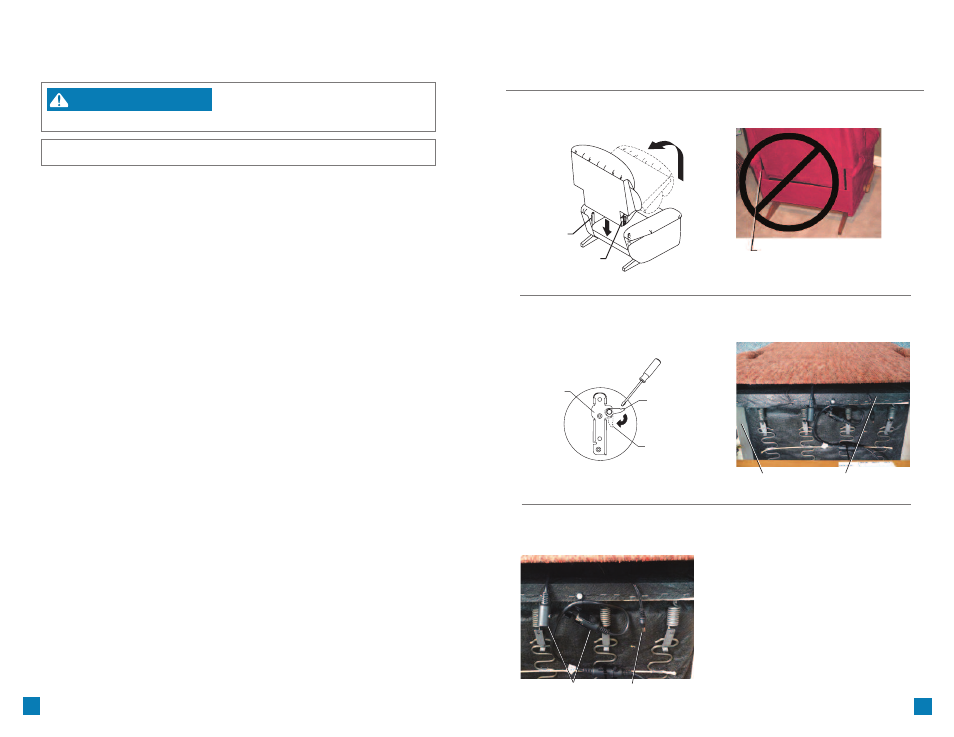

1. Le transformateur électrique est fixé à la bascule du siège. Couper le câble d’attache avec
soin et mettre le transformateur électrique de côté.
2. Installer le dossier
• Déposer le dossier sur le bras du meuble. Soulever légèrement le dossier et aligner
les fixations du dossier avec les fixations de la charpente (F
IGURE 1).
• Faire basculer le dossier sur le meuble en vous assurant que les fixations du dossier
et de la charpente sont entièrement engagées.
- Pour vous assurer que le dossier est installé correctement et que les deux jeux de fixations
du dossier et de la charpente sont bien engagés, se tenir debout derrière le fauteuil et
tourner le dossier d’un côté à l’autre. Si un ou deux côtés quittent leur position, les fixations
ne sont pas bloquées (F
IGURE 2). Retirer le dossier et répéter les étapes ci-dessus.
- Si vous n’arrivez pas à installer correctement le dossier, communiquer avec votre détaillant
La-Z-Boy pour de l’aide.
• Bloquer les fixations en poussant sur les leviers de blocage avec un tournevis (F IGURE 3).
3. Pour accéder aux connecteurs, faire basculer doucement le meuble vers l’avant pour qu’il
repose sur ses bras et le dessus du dossier. Les connecteurs se trouvent à l’arrière du fauteuil,
sous l’arrière du siège (F
IGURE 4).
4. Identifier les trois connecteurs électriques.
• Les deux gros connecteurs ronds sont ceux de la commande manuelle (F IGURE 5).
• Les deux connecteurs ronds plus petits sont ceux du transformateur électrique (F IGURE 5).
Montage du fauteuil inclinable massage
chaleur 2 moteurs La-Z-Touch MD
– Pour réduire le risque de blessures :
• Ne pas faire fonctionner le meuble avant d’avoir installé et bloqué le dossier.
AVERTISSEMENT
(Montage - suite)
F IGURE 4 F IGURE 3
F IGURE 5
Connecteurs de la
commande manuelle
Fixation de la
charpente
Fixation
du dossier
Les fixations du dossier et de
la charpente de ce côté ne sont
pas bloquées. Retirer le dossier
et le réinstaller.
Fixation du
dossier
Levier de
blocage
Position
bloquée
Montage du fauteuil inclinable massage
chaleur 2 moteurs La-Z-Touch MD
F IGURE 1 F IGURE 2
Coté gauche
(vue assise) Arrière du siège
Extérieur du siège
Connecteur du
transformateur électrique
