G U I D E D ' U T I L I S A T I O N
4
C3
C2

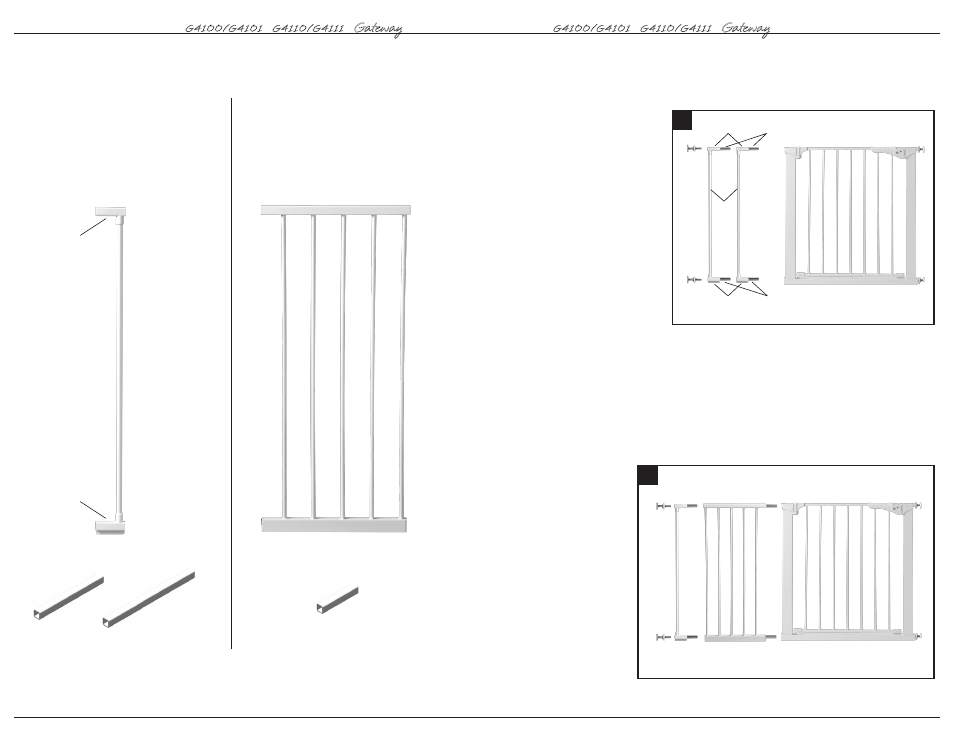

A Boîtier d'extension supérieur (2)
B Boîtier d'extension inférieur (2
C1 Tube d'extension 20 cm (2)
C2 Tube d'extension 26,6 cm (2)
D Tube d'extension (2)
Liste des pièces G4100/G4101
C3 Tube d'extension 12,6 cm (2)
D Extension
Liste des pièces G4110/G4111
C1
D
A
B
D
G4100/G4101 G4110/G4111 Gateway
®
5
G U I D E D ' U T I L I S A T I O N
1
G4100/G4101 (uniquement)
Les boîtiers, barres et tubes de rallonge
carrés (15,8 cm) de la barrière pourront
être necessaries.
Selon le nombre de rallonges ajoutées,
insérer les tubes d’extensions carrés
appropriés dans les extrémités (c) de la
barrière. Connecter la barre (d) à un
boîtier d’extension supérieur (a) et un
boîtier d’extension inférieur (b).
Pousser l’ensemble sur les tubes
d’extension. Aucune partie métallique
ne doit dépasser des tubes d’extension.
Il faudra peut-être appuyer sur les
tubes pour garntir leur insertion
compléte dans les extrémités de la
barrière. Glisser les axes dans les
tubes d’extension.
2
G4110/G4111
(avec ou sans
G4100/G4101)
Insérer les tubes de rallonge carrés
de 10 cm (c) dans les extrémités
de la barrière. Raccorder la
rallonge (d) à la barrière. Aucune
partie métallique ne doit dépasser.
Il faudra peut-être appuyer. Glisser
les axes dans la rallonge.
REMARQUE : Si des rallonges
supplémentaires sont utilisées, la
rallonge de 31,7 cm devra être
installée en premier sur la barrière.
Pour terminer l’installation, se
reporter au guide d’utilisation de la
série Gateway ® correspondante.
Installation
G4100/G4101 G4110/G4111 Gateway
®
1
(d)
(c) (a)
(b) (c)
2
(c) (c)
(c) (c)
(d)
