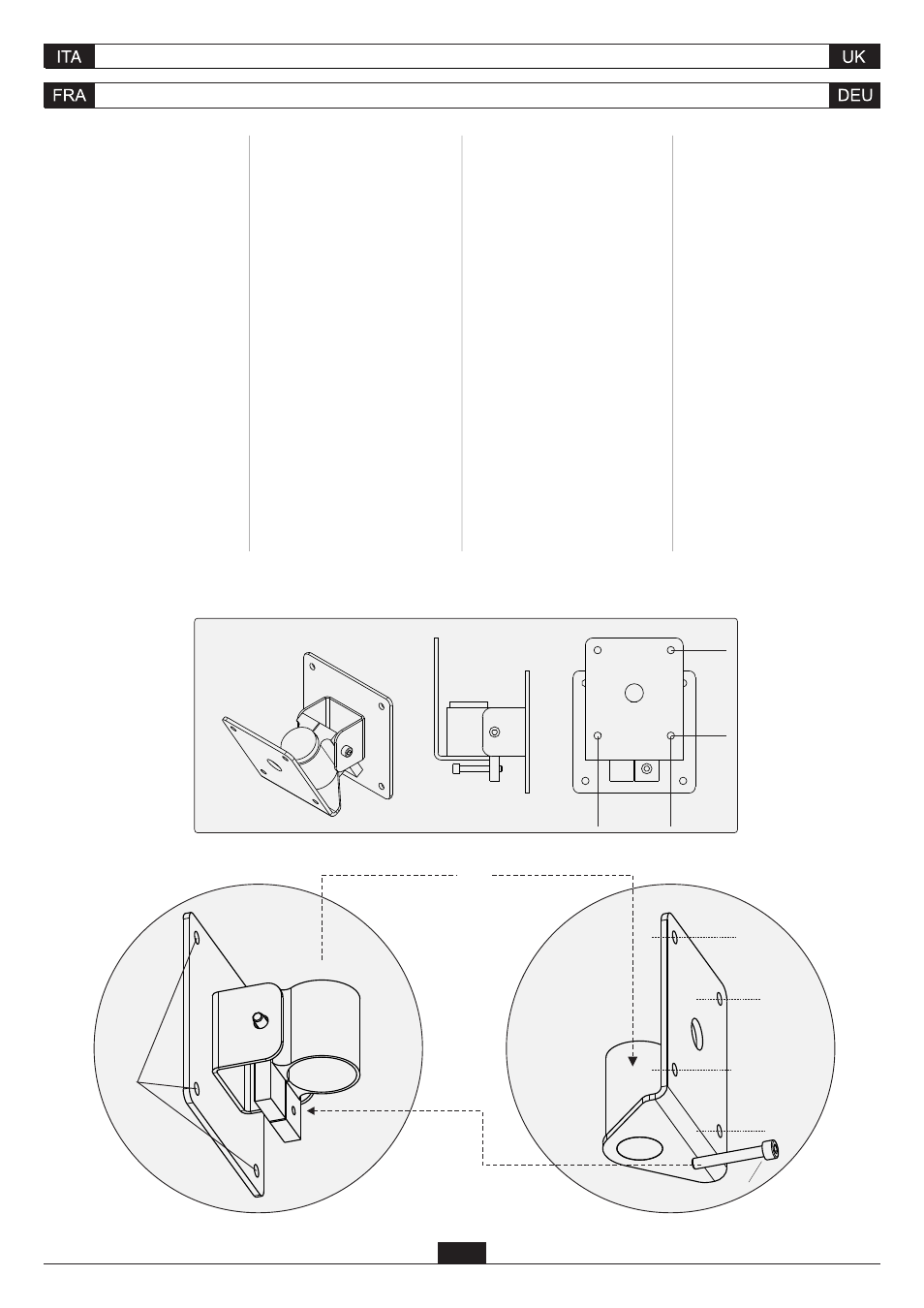

MODALITÀ DI INSTALLAZIONE INSTALLATION MODES
MODALITÉS D'INSTALLATION INSTALLATIONSART
> Selezionare con cura l'area
dove installare i diffusori e
assicurarsi che la struttura sia
adeguata a supportare il peso
del box.
> Fissare la parte del supporto
che va a muro (A) utilizzando
appropriati tasselli su tutti i fori
di fissaggio (B).
> Posizionare l'altra parte del
supporto (C) sulla parte
posteriore del diffusore
utilizzando le 4 viti M5 in
dotazione.
> Agganciare il diffusore sul
supporto a muro (D)
> Inserire la vite (E) nel
corrispondente foro (F) per
d a r e u n a a n g o l a z i o n e
desiderata al diffusore e per
u n u l t e r i o r e f a t t o r e d i
sicurezza.
INSTALLAZIONE TRAMITE
SUPPORTO A MURO
ORIENTABILE
INSTALLATION THROUGH
SWINGING WALL SUPPORT
INSTALLATION PAR
SUPPORT MURAL
ORIENTABLE
INSTALLATION MITHILFE
VON AUSRICHTBARER
WANDHALTERUNG
60 mm
70 mm
A
C
D
VV-W108
VERVE 108 A / 108
28
> Carefully choose the area
where speakers will be
installed, making sure that the
s t r u c t u r e c a n s u p p o r t
cabinet's weight.
> Secure the wall section of the
support (A) by using suitable
plugs in all its fixing holes (B).
> Fix the other section of the
support (C) to the rear of the
speaker using the 4 M5
screws provided.
> Lock the speaker to the wall
support (D).
> Insert the screw (E) in the
relevant hole (F) so to place
the speaker to the desired
angle and for further safety.
> Sélectionner avec soin
l'endroit où placer les
diffuseurs et vérifier que la
structure soit apte à soutenir
le poids du boîtier.
> Fixer la partie du support
mural (A) en utilisant des
chevilles aptes pour tous les
trous de fixation (B).
> Placer l'autre partie du
support (C) sur l'arrière du
diffuseur en utilisant les 4 vis
M5 fournies.
> Ancrer le diffuseur au support
mural (D).
> Introduire la vis (E) dans le
trou correspondant (F) afin de
donner l'angulation souhaitée
au diffuseur et pour des
raisons de sécurité aussi.
> Den Installationsbereich der
Lautsprecher mit Sorgfalt
auswählen und sicherstellen,
d a s s
d i e S t r u k t u r
angemessen ist, um das
Gewicht des Kastens zu
tragen.
> Den Teil der Halterung, der an
die Wand (A) kommt, mittels
geeigneter Dübel an allen
Befestigungslöchern (B)
befestigen.
> D e n a n d e r e n Te i l d e r
Halterung (C) an den hinteren
Teil des Lautsprechers
positionieren, dafür die 4
mitgelieferten Schrauben M5
verwenden.
> Den Lautsprecher auf die
Wandhalterung (D) hängen.
> Die Schraube (E) in die
entsprechende Bohrung (F)
e i n f ü h r e n , u m d e m
Lautsprecher die gewünschte
Neigung zu geben und zur
weiteren Sicherheit.
